توضیحات

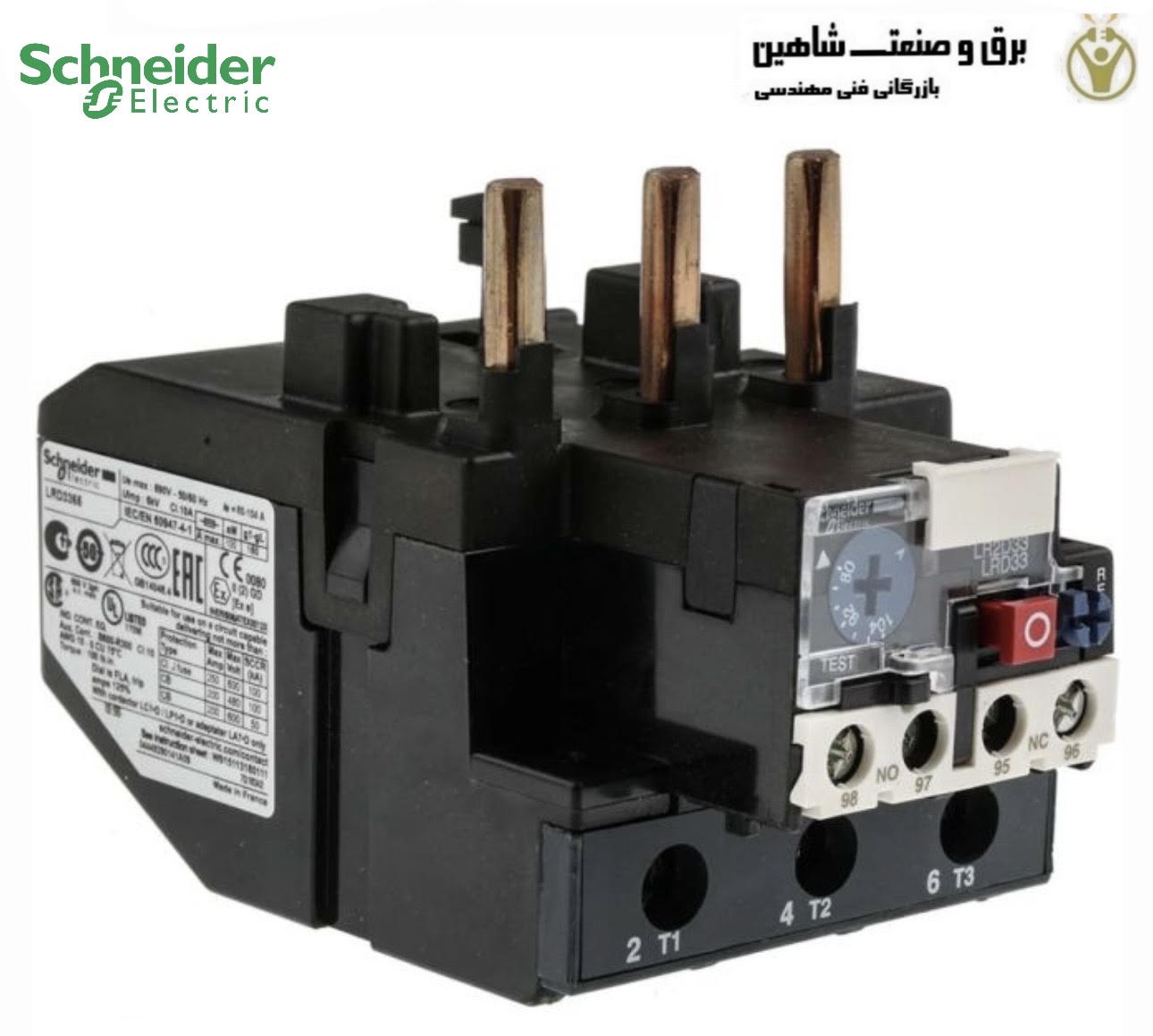

رله بیمتال Schneider اشنایدر 80 تا 104 آمپر مدل LRD3365 (رله اضافه بار حرارتی) ، از موتورهای موجود در مدارهای AC در برابر اضافه بار، قطعی فاز و خاموش شدن طولانی مدت موتور محافظت می کند. این رله در صورت اضافه جریان، مداری را که مانیتور می کند، قطع می کند و از ورود برق به مدار کنترل کنتاکتور جلوگیری می کند. جریان قابل تنظیم است، بنابراین می توانید از آن برای محافظت از موتورهایی با FLC بین 80 تا 104 آمپر استفاده کنید. معمولاً دستگاه هایی مانند این را با کنتاکتور به عنوان بخشی از استارت موتور یا روی پنل کنترل پیدا خواهید کرد.
رله حرارتی اضافه بار دارای یک نوار دو فلزی است. هنگامی که یک جریان اضافی از نوار عبور می کند، دو فلز با سرعت های مختلف گرم و منبسط می شوند و باعث خم شدن نوار و قطع مدار می شوند.
ویژگی ها و مزایای بیمتال اشنایدر 80 تا 104 آمپر LRD3365
- محدوده دمای کارکرد از -20 درجه سانتیگراد تا +60 درجه سانتیگراد، آن را برای تجهیزات اتوماسیون صنعتی با محیط های سخت مناسب می کند.
- ترمینال های پیچی به شما کمک می کنند تا به سرعت اتصالات ایمن برقرار کنید.
- دارای قابلیت انتخاب تنظیم مجدد خودکار و دستی
کاربردها
- ساختمان ها و زیرساخت ها
- ماشین آلات تولیدی
جزئیات فنی
- برند: اشنایدر الکتریک (Schneider Electric)
- جریان نامی موتور (FLC): ۸۰ تا ۱۰۴ آمپر
- نوع محصول: رله اضافه بار حرارتی (بیمتال)
- جریان کنتاکت رله: ۱۰۴ آمپر
- سری: LRD
- نوع نصب: مستقیم
- تعداد پل: ۳ پل
- توان نامی: ۴۵ کیلووات
- نوع ترمینال: پیچی
- وضعیت کنتاکت ها در حالت عادی: ۱ کنتاکت باز (NO) / ۱ کنتاکت بسته (NC)
- روش تنظیم مجدد (Reset): خودکار و دستی
- درجه حفاظت (IP): IP20
- تعداد کنتاکت های کمکی: ۲ عدد
- عرض: ۵۵ میلی‌متر
- محدوده جریان قابل تنظیم: ۸۰ تا ۱۰۴ آمپر
- حداقل دمای کاری: ۲۰- درجه سانتیگراد
- طول: ۲۳۶ میلی‌متر
- ولتاژ کنتاکت: ۶۹۰ ولت AC
- حداکثر دمای کاری: ۶۰ درجه سانتیگراد
- عمق: ۱۲۳ میلی‌متر
