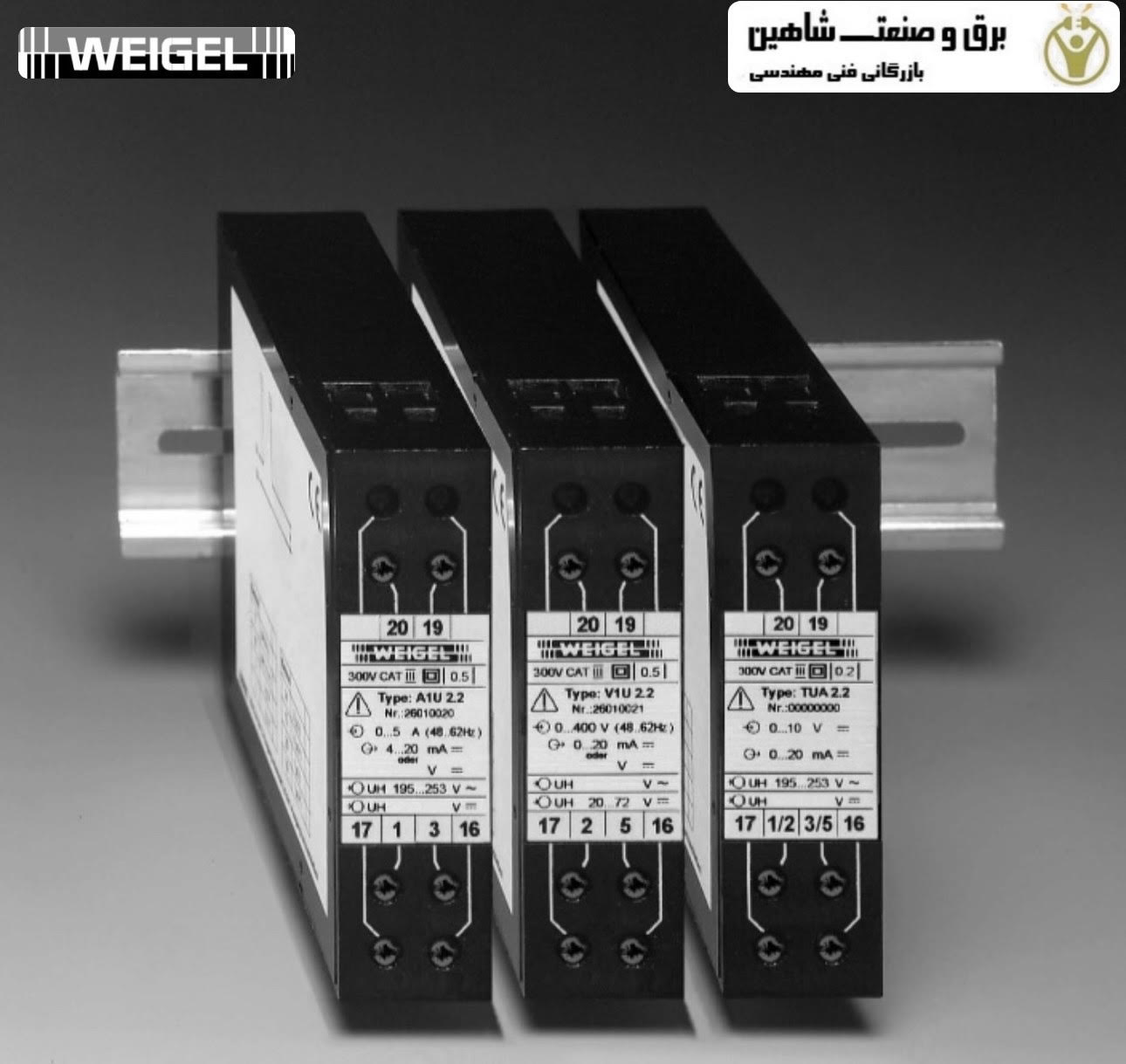

ترانسدیوسر ولتاژ DC ویگل weigel آلمان مدل VUD2.2 کد 17051272، ورودی را به جریان DC تحمیلی یا ولتاژ DC تحمیلی تبدیل می کند. این سیگنال های خروجی را می توان با نشان دادن ابزارهای کالیبره شده در واحدهای کمیت اندازه گیری شده نشان داد یا می توان برای اندازه گیری و کنترل صنعتی استفاده کرد. در صورت رعایت حداکثر یا حداقل بار مجاز، می توان چندین دستگاه ارزیابی را به طور همزمان (نشانگر، کنترلر، ضبط کننده و …) وصل کرد. ابزارها را می توان در محل اندازه گیری یا در اتاق های کنترل از راه دور قرار داد. ولتاژ تغذیه به یک ورودی برق کمکی جداگانه تامین می شود. ورودی، خروجی و منبع تغذیه کمکی به صورت گالوانیکی از یکدیگر جدا شده اند. خروجی ها ضد اتصال کوتاه و قطع هستند. مبدل ها بر اساس آخرین قوانین ایمنی طراحی شده اند و در برابر تداخل تست شده اند. آنها برای نصب در ماشین های الکتریکی و تابلوهای برق در نظر گرفته شده اند. قوانین و مقررات ایمنی مربوطه باید رعایت شود. مبدل ولتاژ VUD2.2 یک محصول پرکاربرد برای تجهیزات اتوماسیون صنعتی است.
ویژگی های ترانسدیوسر ولتاژ DC ویگل weigel آلمان مدل VUD2.2 کد 17051272
- طراحی بدنه: محفظه با قفل برای نصب روی ریل DIN 35 میلی متری (DIN EN 50022)
- جنس بدنه: ABS/PC مشکی، با مواد افزودنی مقاوم در برابر شعله مطابق با UL 94 V?0
- پایانه های اتصال: پایانه های پیچ
- سطح مقطع هادی اتصال: حداکثر. ≤ 4 میلی متر مربع
- درجه حفاظت: محفظه IP 40، پایانه های IP 20
- ولتاژ تست: 2210 ولت تمام مدارها در برابر محفظه
3536 ولت تمام مدارها به یکدیگر - ولتاژ کاری: 300 ولت (ولتاژ اصلی فاز خنثی)
- کلاس حفاظتی: II
- دسته اضافه ولتاژ: CAT III
- درجه آلودگی: 2
- ابعاد: W × H × D 22.5 × 80 × 115 میلی متر
- وزن: تقریبا 0.12 کیلوگرم
- مقدار ورودی: ولتاژ DC UEN = 60 mV … 300 V
- مقاومت ورودی: تقریبا 33 kΩ/V برای UEN = 60 میلی ولت … 30 ولت
- تقریبا 2 kΩ/V برای UEN > 30 ولت
- ولتاژ بار: 60 میلی ولت
- مصرف برق: (UE)2/RE – ورودی ولتاژ
- ولتاژ کاری: حداکثر 300 ولت DC
- محدوده اندازه گیری: 0…UEN
- تحریک محدوده مجاز: 1.2 * UEN
- محدودیت اضافه بار: 1.2*UEN دائمی، 2*UEN حداکثر. 1 ثانیه
- خروجی فعلی
– جریان خروجی IA: جریان DC اجباری (0…20 میلی آمپر) *
– IAN جریان نامی: 0…20 میلی آمپر یا 4…20 میلی آمپر
– بار خروجی RA: 0…12 V / IAN
– محدودیت فعلی: به 120…140 درصد مقدار نهایی * - ولتاژ خروجی
– ولتاژ خروجی UA: ولتاژ DC اجباری (0…12 ولت) *
– ولتاژ اسمی UAN: 0…10 ولت یا 2…10 ولت
– بار خروجی RA: ≥ 4 کیلو اهم - خطای بار: ≤ 0.1٪ با تغییر بار 50٪
- ریپل باقیمانده: ≤ 1%rms
- زمان ته نشینی: زمان ته نشینی تقریباً 500 میلیثانیه
- تقریبا 250 میلیثانیه – در صورت درخواست *
- تقریبا 100 ms – در صورت درخواست *
- ولتاژ بی باری: ≤ 15 ولت
