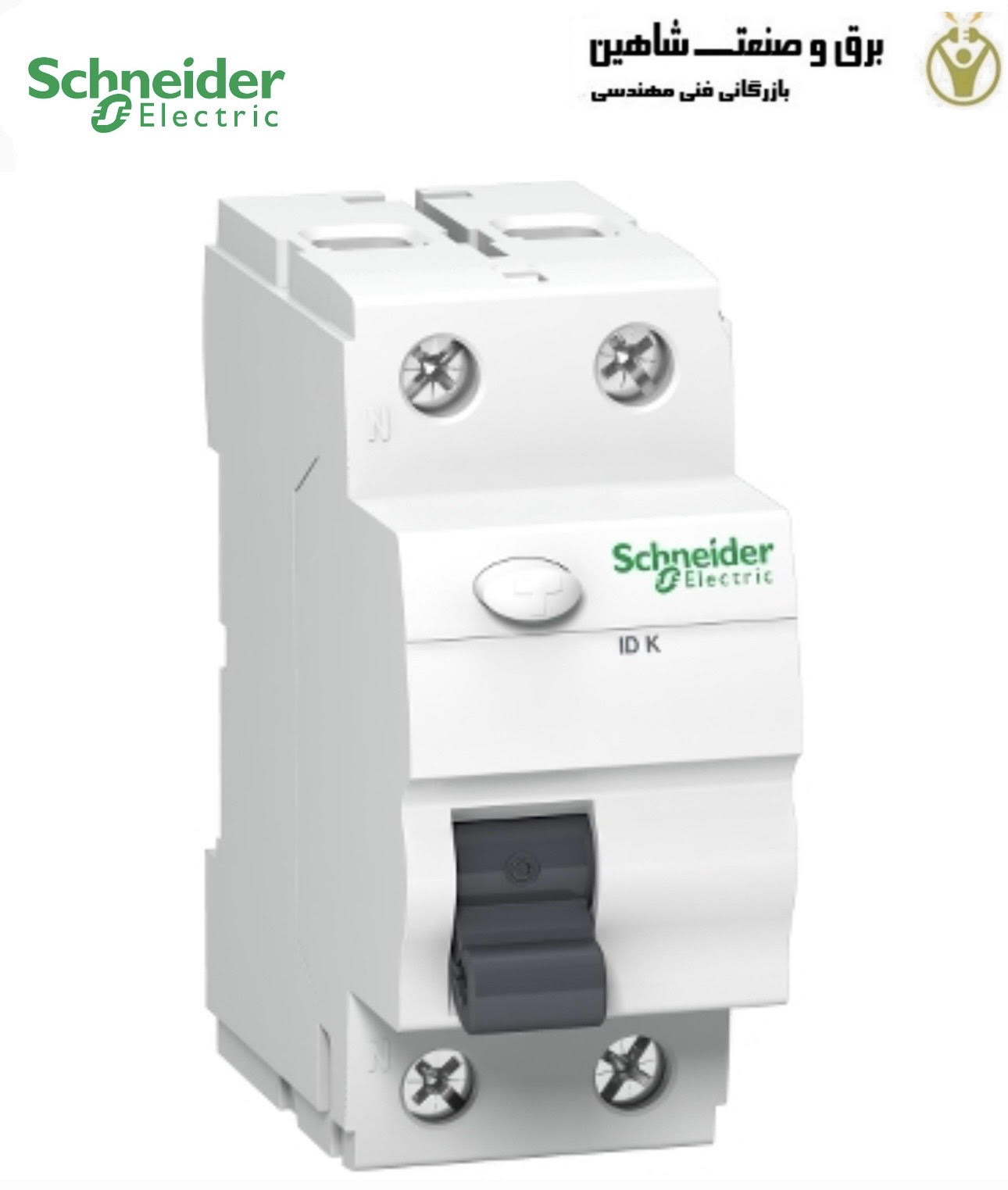

کلید قطع (مدارشکن) جریان باقیمانده schneider مدل A9KR11225BQ، یک قطع کننده مدار 2P با جریان نامی 25 آمپر، حساسیت 30 میلی آمپر با کلاس حفاظت از نوع AC است. این محصول مدار را در برابر شوک الکتریکی با تماس مستقیم یا غیر مستقیم و خطرات آتش سوزی ایمن می سازد. یک دکمه تست برای بررسی عملکرد صحیح دستگاه جریان باقیمانده وجود دارد. اتصال به پایین دست توسط شینه شانه دو اتصال یا بالادست/پایین دست توسط پایانه های تونل انجام می شود. این محصول براساس استاندارد IEC/EN 61008-1 طراحی شده است.
ظرفیت قطعی و اتصال کوتاه (Im/IΔm) 500A است. جریان اتصال کوتاه نامی شرطی (Inc/IΔc) 4.5 کیلو آمپر دارد. استقامت مکانیکی تا 5000 سیکل و استقامت الکتریکی تا 4000 سیکل است. ولتاژ عملیاتی Ue 220VAC تا 240VAC است. ولتاژ عایق نامی Ui 440VAC است. فرکانس 50 هرتز است. قابل نصب بر روی ریل DIN است. دارای عرض 4 در گام های 9 میلی متری است. رنگ محصول سفید (RAL9003) است. ابعاد این محصول برابر (W) 36mm x (H) 81mm x (D) 68mm است. وزن 0.18 کیلوگرم است. دارای درجه حفاظت IP20 (طبق استاندارد IEC/EN 60529) و یک بار در محفظه مدولار IP40 می شود. دمای کار از -5 درجه سانتیگراد تا 55 درجه سانتیگراد است. دمای نگهداری از -25 درجه سانتیگراد تا 85 درجه سانتیگراد است. کلید قطع جریان باقیمانده A9KR11225BQ یک جزء کلیدی در تجهیزات اتوماسیون صنعتی است.
مشخصات فنی کلید قطع جریان باقیمانده schneider مدل A9KR11225BQ اشنایدر
- محدوده: Acti9
- نام محصول: Acti9 ID K
- نام کوتاه دستگاه: ID K
- توضیحات پل: 2P
- موقعیت خنثی: چپ
- جریان نامی: 25 آمپر
- نوع شبکه: AC
- حساسیت به نشت زمین: 30 میلی آمپر
- تأخیر زمانی حفاظت در برابر نشت زمین: آنی
- کلاس حفاظت در برابر نشت زمین: نوع AC
- مکان دستگاه در سیستم: گروه درامد
- فرکانس شبکه: 50 هرتز
- ولتاژ عملیاتی نامی برابر 220 … 240 ولت AC 50 هرتز است.
- تکنولوژی قطع جریان باقیمانده: مستقل از ولتاژ
- جریان اتصال کوتاه مشروط نامی:
GL63: Inc 4.5 kA
K60: Inc 6 kA - ولتاژ نامی عایق: 440 ولت AC 50 هرتز
- ولتاژ مقاومت در برابر ضربه نامی برابر 4 کیلو ولت است.
- نشانگر موقعیت تماس: خیر
- نوع کنترل: جابجایی
- حالت نصب: Clip-on
- پشتیبانی نصب: ریل DIN
- گام های 9 میلی متری: 4
- ارتفاع: 81 میلی متر
- عرض: 36 میلی متر
- عمق: 68 میلی متر
- وزن خالص: 0.18 کیلوگرم
- تعداد در هر مجموعه: ست 6 عددی
- رنگ: سفید
- دوام مکانیکی: 5000 سیکل
- دارای رطوبت نسبی 95 درصد در 55 درجه سانتی گراد است.
- دمای هوای محیط برای عملیات: -5…55 درجه سانتیگراد
- دمای هوای محیط برای نگهداری: -25…85 درجه سانتیگراد
