توضیحات

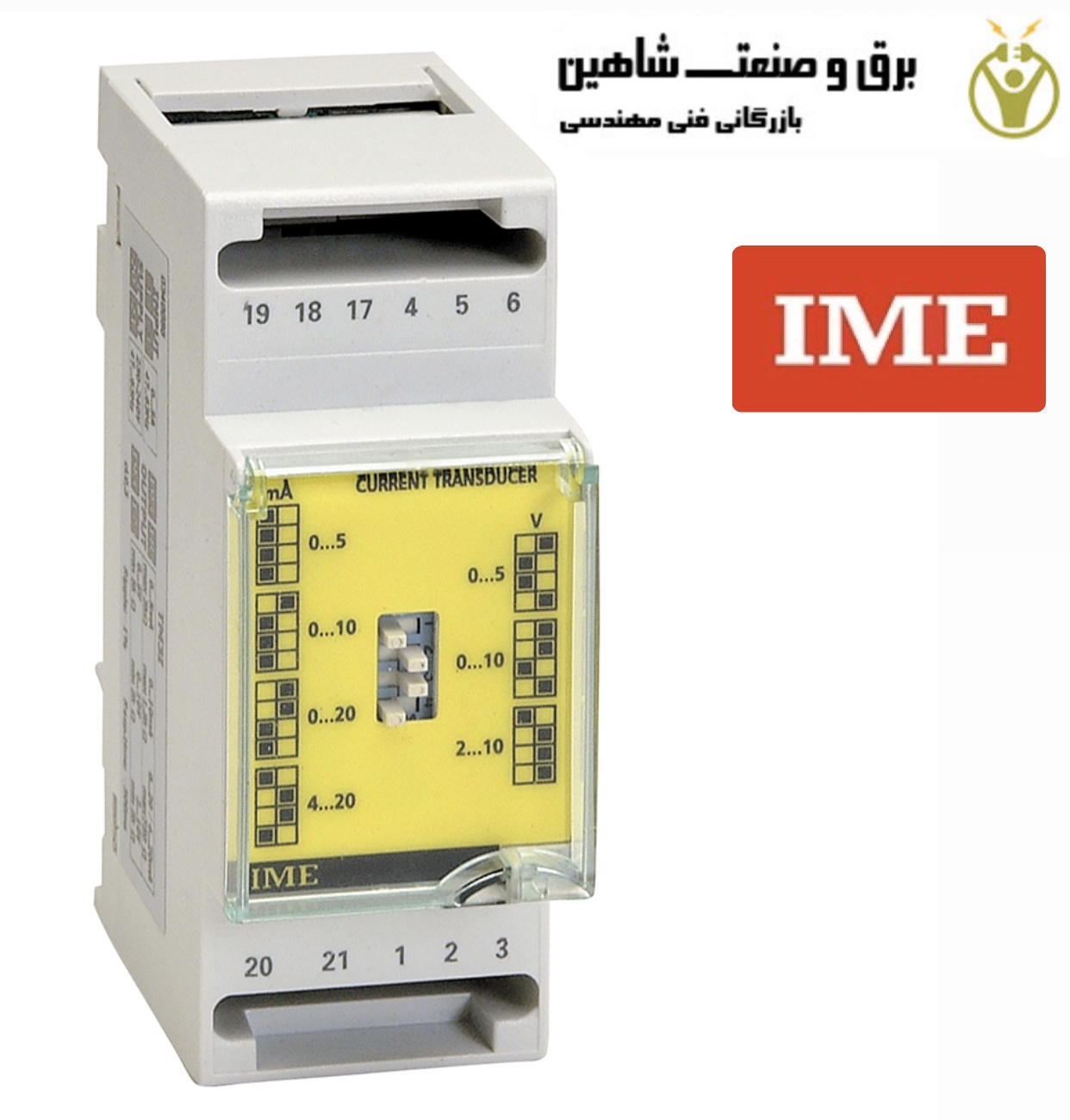

ترانسدیوسر و مبدل جریانی IME ایتالیا مدل TM3I210 آی ام ای وسیلهای است که سیگنال جریانی را که میخواهیم اندازهگیری کنیم، به نام جریان “اولیه”، به سیگنال دیگری به نام جریان یا ولتاژ “ثانویه” تبدیل میکند که توسط برد یا ابزارهای الکترونیکی کنترل قابل استفاده است. از آنجایی که جریان اولیه می تواند متفاوت باشد (AC یا DC، چند میلی آمپر به kA، جدا شده یا غیر…)، تنوع زیادی از مبدل های جریان با استفاده از فناوری های مختلفی که در زیر توضیح داده شده است، وجود دارد.
ترانسدیوسر و مبدل جریانی IME ایتالیا مدل TM3I210 آی ام ای چگونه کار می کند؟
اندازه گیری مستقیم جریان الکتریکی یک کار بسیار چالش برانگیز است. این اغلب با اندازه گیری اثرات جانبی جریان عبوری ساده می شود. اندازه گیری افت ولتاژ ایجاد شده در یک شنت مقاومتی (قانون اهم) یا اندازه گیری میدان مغناطیسی اطراف هادی اولیه (قانون آمپر).
اندازهگیری جریان با استفاده از یک شنت مقاومتی کاملاً ساده است، اما مستلزم آن است که کاربر مدار اولیه را برای وارد کردن شنت قطع کند، خنکسازی مناسب شنت را فراهم کند، یا حداقل اندازهگیری مناسب شنت را برای محدوده جریان مورد نیاز انجام دهد، با جنبه منفی داشتن یک سیگنال اندازه گیری جریان که از سطوح ولتاژ اولیه بالقوه خطرناک جدا نشده است.
اندازهگیری جریان با استفاده از میدان مغناطیسی تولید شده این مزیت را دارد که یک اندازهگیری جریان غیرتماسی است، بهطوریکه مدار اولیه نیازی به قطع شدن با وارد کردن یک جزء تلفاتی مانند شنت مقاومتی ندارد. میدان مغناطیسی ایجاد شده توسط یک جریان عبوری از یک هادی اولیه متناسب با جریان اعمال شده است و بنابراین اطلاعات مربوط به دامنه جریان را حمل می کند.
نحوه تبدیل میدان مغناطیسی اندازهگیری شده به اطلاعات دامنه جریان به اصل اندازهگیری بستگی دارد (پیوند به «انواع مختلف مبدلهای جریان چیست»)، اما مزیت مشترک این است که اندازهگیری جریان کاملاً از توان اولیه جدا میشود. مداری که اغلب کار مهم کنترل و حفاظت از سیستم های الکتریکی پیچیده را آسان تر می کند.
