توضیحات

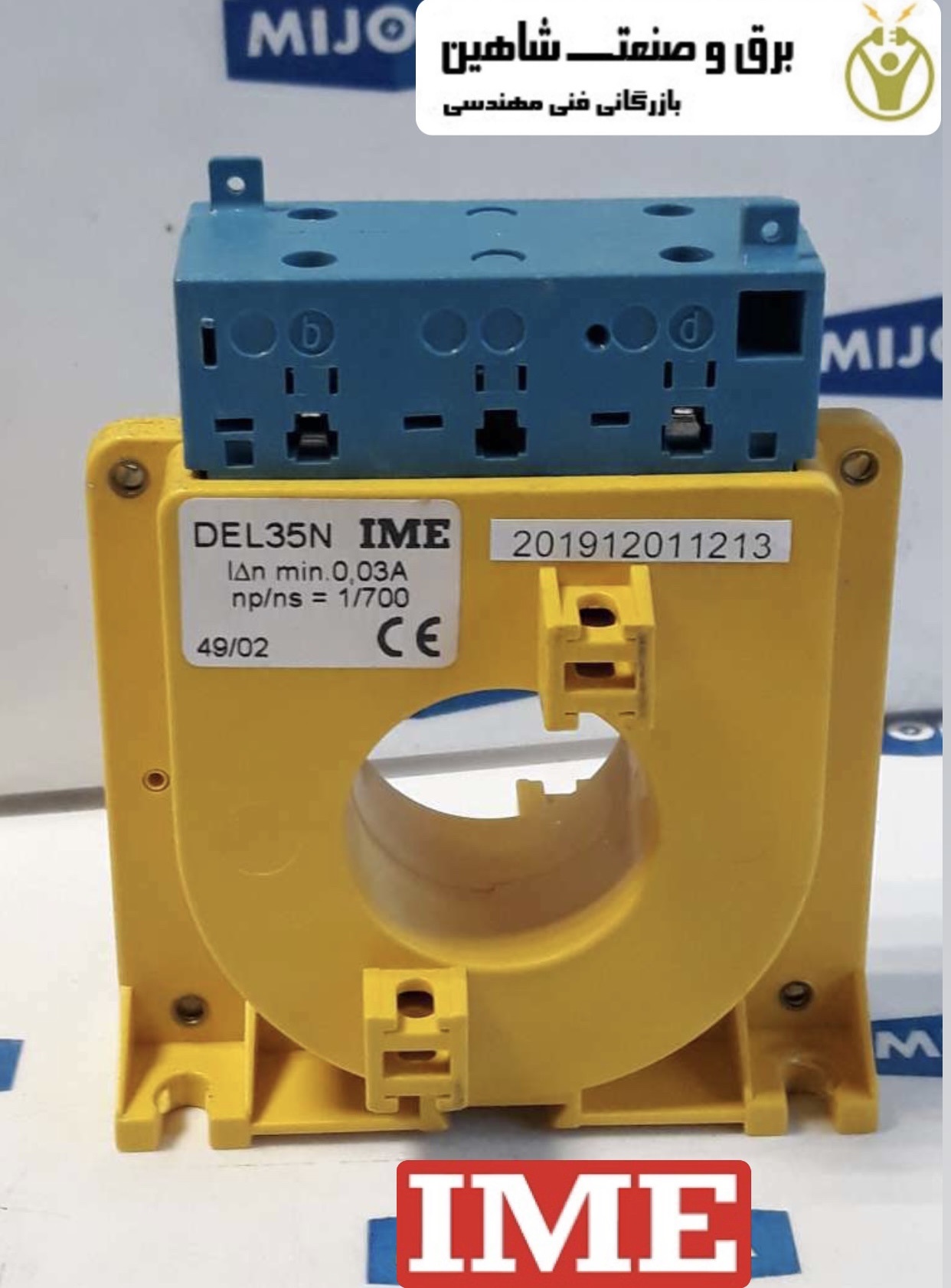

کوربالانس 30 میلیمتری IME مدل DEL35N آی ام ای، یک ترانسفورماتور جریان حلقه ای (CT) است که در مرکز آن سه کابل تک هسته ای یا یک کابل سه هسته ای سیستم سه فازی در حرکت است. این کابل سه هسته ای سیم پیچ اولیه CBCT را تشکیل می دهد. به عبارت دیگر، می‌توان چنین تعریف کرد: CT دنباله صفر (ZCT) (همچنین به عنوان CT تعادل هسته شناخته می‌شود) نوع خاصی از ترانسفورماتور جریان (CT) است که وجود جریان توالی صفر را در هنگام خطای اتصال کوتاه (مانند LG) تشخیص می‌دهد. خطا) شرایطی که باعث عدم تعادل در سیستم 3 فاز می شود. ترانسفورماتور جریان تعادل هسته (CBCT) بر روی مفهوم متعادل کردن جریان توالی صفر در سیستم سه فاز کار می کند به همین دلیل به ترانسفورماتور جریان توالی صفر (ZCT) نیز معروف است. CT تعادل هسته به طور کلی برای حفاظت از خطای زمین (یا حفاظت از نشت زمین) برای سیستم الکتریکی ولتاژ متوسط کاربرد دارد.
ترجیحاً با کابل محافظ انجام شود. این حفاظت زمانی که از دستگاه های جریان باقیمانده با حساسیت بالا (I∆n ≤ 0.1A) استفاده می شود بسیار مهم است. علاوه بر این، باید به فاصله بین ترانسفورماتور حلقه و دستگاه جریان باقیمانده (که باید تا حد امکان کوتاه باشد) و نزدیکی هادی های برق یا سایر وسایلی که ممکن است باعث ایجاد نویز بر روی کابل هادی محافظ سیستم شوند، توجه زیادی شود. برای استفاده، پیشنهاد می کنیم سیم های اتصال ترانسفورماتور جریان را به دستگاه جریان باقیمانده بپیچانید. این محصول در دسته تجهیزات اتوماسیون صنعتی است.
مشخصات کوربالانس 30 میلیمتری IME مدل DEL35N آی ام ای
- نسبت اندازه گیری اولیه / ثانویه: 1/700
- مدار اولیه: هادی های خطی که باید از سوراخ حلقوی متقاطع محافظت شوند
- I∆n کمترین جریان (I∆n کمترین مقداری که می توان روی رله نشتی زمین متصل به تورید تنظیم کرد): جدول را ببینید.
- جریان آزمایشی مربوط به 6 اینچ: Imax (مقادیر نشان داده شده فقط برای هادی هایی که دقیقا از وسط توروئید عبور می کنند معتبر است).
- جریان حرارتی اتصال کوتاه: 90 کیلو آمپر مطابق با EN/IEC 61869-1، 61869-2
- عایق
- ولتاژ نامی مدار نظارت شده Un : 720 ولت (فاز خنثی)
- ولتاژ تحمل فرکانس توان نامی: 3 کیلو ولت (50 هرتز / 1 دقیقه)
- ولتاژ تست بین اولیه، باس بار / کابل ها و زمین اعمال می شود
- پایانه های ثانویه متصل به زمین
- ولتاژ مقاومت در برابر ضربه نامی Uimp: 8kV 1.2/50μs
- ولتاژ تست بین اولیه، باس بار / کابل ها و زمین اعمال می شود
- پایانه های ثانویه متصل به زمین
