توضیحات

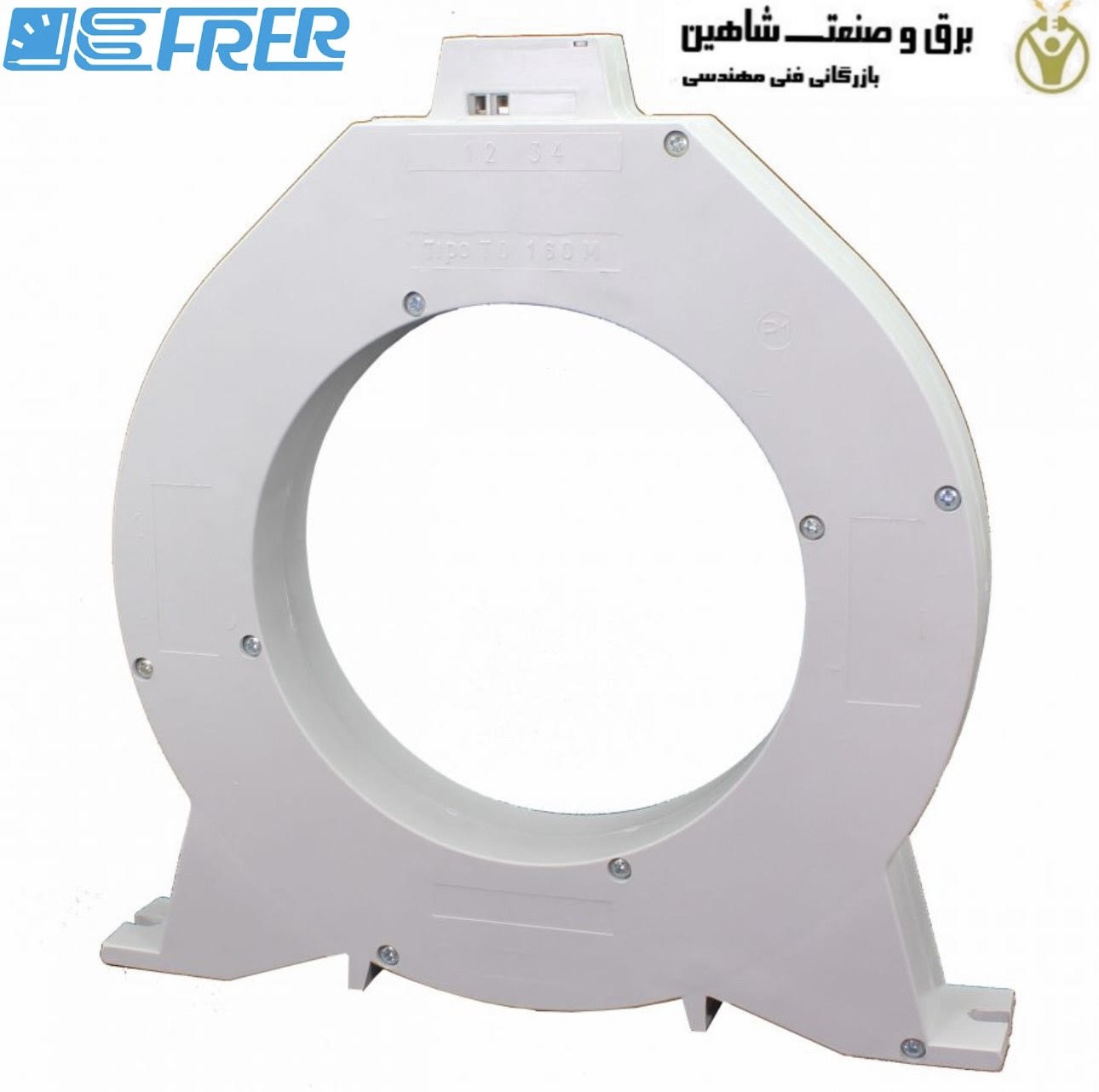

ترانسفورماتور جریان frer مدل TDC160 فرر وسیله ای است که جریان الکتریکی را در یک سیستم قدرت با تبدیل جریان بالا به مقدار کوچکتر و قابل کنترل تر که می توان به طور ایمن اندازه گیری کرد، اندازه گیری می کند. اغلب در اندازهگیری برق، رلههای حفاظتی و سایر کاربردهایی که نیاز به اندازهگیری دقیق جریان الکتریکی دارند، استفاده میشود. سیم پیچ اولیه ترانسفورماتور به صورت سری به مدار جریان بالا متصل می شود، در حالی که سیم پیچ ثانویه به دستگاه اندازه گیری یا محافظ متصل می شود. ترانسفورماتور جریان TDC160 از ترانسفورماتورهای کلیدی در تجهیزات اتوماسیون صنعتی است.
کاربردهای ترانسفورماتور جریان frer مدل TDC160 فرر
برخی از کاربردهای اصلی به شرح زیر است:
- این ترانسفورماتور برای اندازه گیری برق در نیروگاه ها، مشاغل، ایستگاه های شبکه و اتاق های کنترل صنعتی برای تجزیه و تحلیل اندازه گیری و برنامه های حفاظتی استفاده می شود.
- ترانسفورماتور جریان TDC160 کنترل مدار و اندازه گیری جریان را برای اندازه گیری توان انجام می دهد.
- این نقش حفاظت ایمنی و محدود کردن جریان را برای کنترل، حفاظت و راه اندازی رله ها و قطع کننده های مدار و غیره انجام می دهند.
- این CT ها برای اندازه گیری و کاربرد حفاظتی همراه با رله ها و مترها استفاده می شوند.
مشخصات فنی
- ترموپلاستیک خود خاموش شونده UL 94
- فرکانس اسمی 47…450Hz
- فرکانس کاری 25…10kHz -3dB
- تحمل ولتاژ در فرکانس شبکه 3 کیلو ولت 50 هرتز، 1 دقیقه.
- دسته نصب CAT. III 600 ولت تقویت شده
- درجه حفاظت IP20
- جریان اضافه کوتاه مدت 6 اینچ (2 ثانیه)
- دمای کاری 0…+50 درجه سانتی گراد، R.H. / ر.ح. <90٪ n.c.
- دمای نگهداری -20…+70 درجه سانتی گراد
- اتصالات پیچی / پیچ، حداکثر 1.6 میلی متر مربع / میلی متر مربع
- ساخت و ساز مطابق با استانداردهای IEC 60947-2
