توضیحات

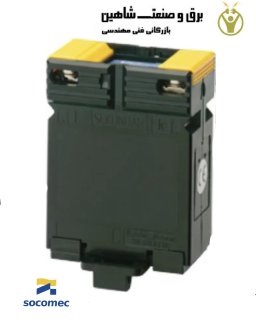

ترانسفورماتور جریان DIN ریلی سری 192T برند Socomec مدل 192T0520 سوکومک یک جریان استاندارد متناسب با جریان اولیه را به ثانویه می دهند و با درجه بندی دستگاه مربوطه مطابقت دارد. آنها به طور استاندارد با روکش های ترمینال قابل جابجایی و پایانه های دوتایی مجهز هستند که اجازه می دهد ثانویه بدون هیچ خطری اتصال کوتاه شود. آنها با استفاده از دو براکت فلزی پیچ دار یا در موارد خاص توسط یک بست DINrail با گیره نصب می شوند. اتصالات توسط پیچ یا ترمینال های سریع وصل می شوند.
ترانسفورماتورهای جریان همچنین به CT معروف هستند، دستگاه هایی که قادرند جریان متناوب را شناسایی و اندازه گیری نمایند. آنها به طور گسترده ای برای اندازه گیری جریان های بزرگ استفاده می شوند. یک ترانسفورماتور جریان اساساً جریان بالا را به سطح پایین تر و ایمن تری کاهش می دهد (پایین می آورد) که بتوانید آن را به درستی مدیریت کنید. موجب کاهش جریان مورد اندازه گیری می شود تا این امکان را به شما دهد که آن را با آمپرمتر برد متوسط اندازه گیری نمایید.
نکته: ترانسفورماتورهای جریان یکی از اجزای مهم در تجهیزات ابزار دقیق به شمار می روند.
وظایف و ویژگی های ترانسفورماتور جریان Socomec مدل 192T0520
وظایف ترانسفورماتور جریان عبارتند از:
- جریان های اولیه بزرگ را به جریان کوچک 1A/5A تبدیل می کند.
- جریان برای سیم پیچ دستگاه اندازه گیری و رله حفاظتی را تامین می کند.
- جداسازی ولتاژ اولیه از ولتاژ ثانویه
ویژگی های ترانسفورماتور جریان عبارتند از:
- مقاومت سیم پیچ جریان ابزار که سیم پیچ ثانویه CT با آن وصل شده است کم است. ترانسفورماتور سی تی در حالتی نزدیک به اتصال کوتاه در شرایط عادی عمل خواهد کرد.
- سیم پیچ اولیه به صورت سری در جریان قرار می گیرد.
