توضیحات

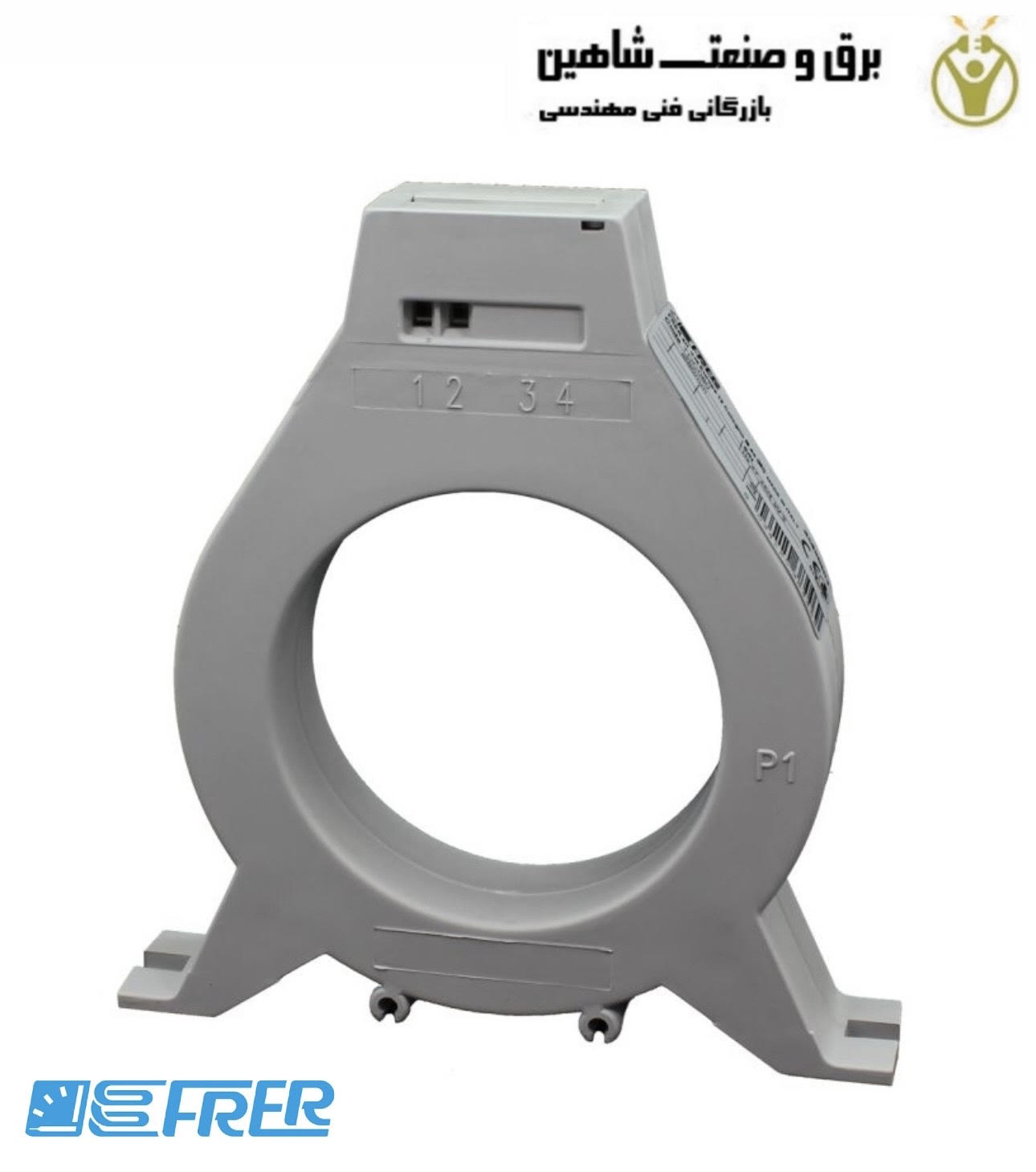

ترانسفورماتور حلقوی جریان FRER مدل TDC060 فرر جزء یک ترانسفورماتور قدرت یا توزیع است و برای تبدیل یک جریان بزرگ، چیزی که اندازه گیری در سمت اولیه دشوار است، به جریان کوچک، چیزی که اندازه گیری آن در ثانویه آسان تر است، استفاده می شود. در این ترانسفورماتور سیم پیچ اولیه و ثانویه آن در سراسر هسته چنبره زخمی شده است. هنگامی که جریانی از جریان اولیه عبور می کند، نیروی الکتروموتور (EMF) را القا می کند. سپس یک جریان در سیم پیچ ثانویه قدرت را به سیم پیچ ثانویه منتقل می کند. شکل منحصربفرد ترانسفورماتورهای حلقوی اجازه می دهد تا سیم پیچ های کوتاه تری داشته باشند. همچنین تلفات سیم پیچ را کاهش می دهد و راندمان کلی را بهبود می بخشد.
حتی بهتر از آن، این پیکربندی نشت شار مغناطیسی را به حداقل می رساند. افزایش انعطاف‌پذیری طراحی و فشردگی به مزایای آن می‌افزاید. بنابراین، حلقوی به عنوان طراحی هسته ترانسفورماتور ایده آل در نظر گرفته می شود. ترانسفورماتور حلقوی جریان FRER مدل TDC060 از تجهیزات اتوماسیون صنعتی است.
اصول عملیات ترانسفورماتور حلقوی
همانطور که گفته شد، آنها بر اساس اصل القای الکترومغناطیسی کار می کنند. جریان از سیم پیچ اولیه عبور می کند. این یک EMF و به دنبال آن جریان در سیم پیچ ثانویه را القا می کند. این تقریباً نحوه انتقال جریان از سیم پیچ اولیه به سیم پیچ ثانویه است. سطح مقطع بیشتر یک دایره متقارن است که به کاهش شار مغناطیسی نیز کمک می کند. هسته از موادی مانند پودر آهن یا موادی با خاصیت فرومغناطیسی استفاده می کند. آنها ظرفیت کاملی دارند و ممکن است به طور مداوم بر اساس برنامه کار کنند. مزیت پایین EMI در دستگاه های صوتی و تصویری از جمله تقویت کننده ها کاربرد دارد. علاوه بر این، آنها با استفاده از جریان متناوب (AC) کار می کنند. چنین جریان هایی در الگوهای موج سینوسی تغییر جهت می دهند.
این دستگاه ها می توانند ولتاژ AC را به فرکانس های مختلف تغییر دهند. به عنوان مثال، الکتریسیته از سیم پیچ ها عبور می کند تا میدان های مغناطیسی مثبت ایجاد کند. هنگامی که ولتاژ به صفر می رسد، نتیجه از بین می رود. در مقابل، حرکت در جهت مخالف نتیجه منفی ایجاد می کند. مانند خروجی (+)، (-) نیز با بازگشت ولتاژ به صفر سقوط می کند.
مشخصات فنی ترانسفورماتور حلقوی جریان FRER مدل TDC060 فرر
- مواد ترموپلاستیک: UL 94
- فرکانس اسمی: 47…450 هرتز
- فرکانس کاری: 25…10kHz -3dB
- ولتاژ تحمل فرکانس برق: 3 کیلو ولت 50 هرتز، 1 دقیقه.
- دسته نصب CAT. III 600 ولت rinforzato/تقویت شده
- درجه حفاظت: IP20
- جریان اضافه کوتاه مدت: 6 اینچ (2 ثانیه)
- دمای کارکرد: 0…+50 درجه سانتی گراد، U.R. / R.H. <90٪ n.c.
- دمای نگهداری: -20…+70 درجه سانتی گراد
- پیچ اتصالات، حداکثر 1.6 میلی متر مربع / متر مربع
- استاندارد طبق IEC 60947-2
