توضیحات

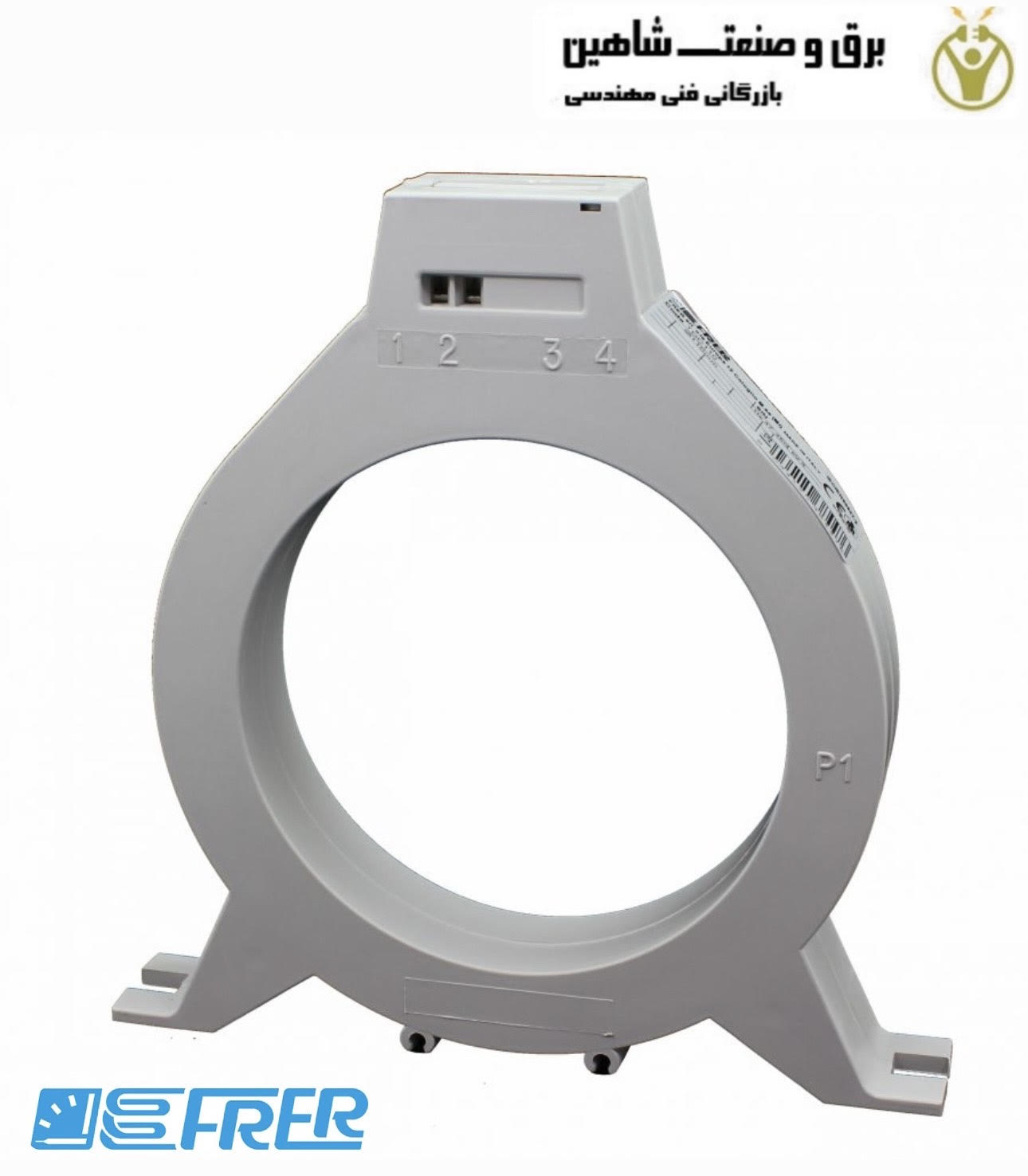

ترانسفورماتور حلقوی جریان FRER مدل TDC110 فرر نوعی ترانسفورماتور است که برای اندازه گیری جریان متناوب (AC) در مدارهای الکتریکی استفاده می شود. از یک هسته حلقوی (دونات شکل) ساخته شده از مواد فرومغناطیسی تشکیل شده است که سیم پیچی در اطراف آن پیچیده شده است. وقتی جریانی که باید اندازه گیری شود از سیم پیچ اولیه عبور می کند، جریانی را در سیم پیچ ثانویه القا می کند که متناسب با جریان اولیه است. ترانسفورماتورهای جریان حلقوی معمولاً برای اندازه گیری، رله حفاظتی و کاربردهای کنترل در سیستم های قدرت الکتریکی استفاده می شوند. آنها دقت بالایی ارائه می دهند و اغلب فشرده تر از انواع دیگر ترانسفورماتورهای جریان هستند. ترانسفورماتور حلقوی جریان FRER مدل TDC110 در دسته تجهیزات اتوماسیون صنعتی قرار دارد.
ترانسفورماتور حلقوی بر اساس اصول القای الکترومغناطیسی مشابه ترانسفورماتور خطی عمل می کند. دارای یک هسته حلقوی است که توسط سیم پیچ های اولیه و ثانویه احاطه شده است. هنگامی که جریان از سیم پیچ اولیه عبور می کند، نیروی الکترومغناطیسی (EMF) تولید می کند که جریانی را در سیم پیچ ثانویه ایجاد می کند. این فرآیند اجازه می دهد تا توان از سیم پیچ اولیه به سیم پیچ ثانویه منتقل شود.
مشخصات فنی ترانسفورماتور حلقوی جریان FRER مدل TDC110 فرر
- مواد ترموپلاستیک: UL 94
- فرکانس اسمی: 47…450 هرتز
- فرکانس کاری: 25…10kHz -3dB
- ولتاژ تحمل فرکانس برق: 3 کیلو ولت 50 هرتز، 1 دقیقه.
- دسته نصب: CAT. III 600V rinforzato/تقویت شده
- درجه حفاظت: IP20
- جریان اضافه کوتاه مدت: 6 اینچ (2 ثانیه)
- دمای کارکرد: 0…+50 درجه سانتی گراد، U.R. / R.H. <90٪ n.c.
- دمای نگهداری: -20…+70 درجه سانتی گراد
- اتصالات: یک پیچ / پیچ، حداکثر 1.6 میلی متر مربع / متر مربع
- مطابق با IEC 60947-2
