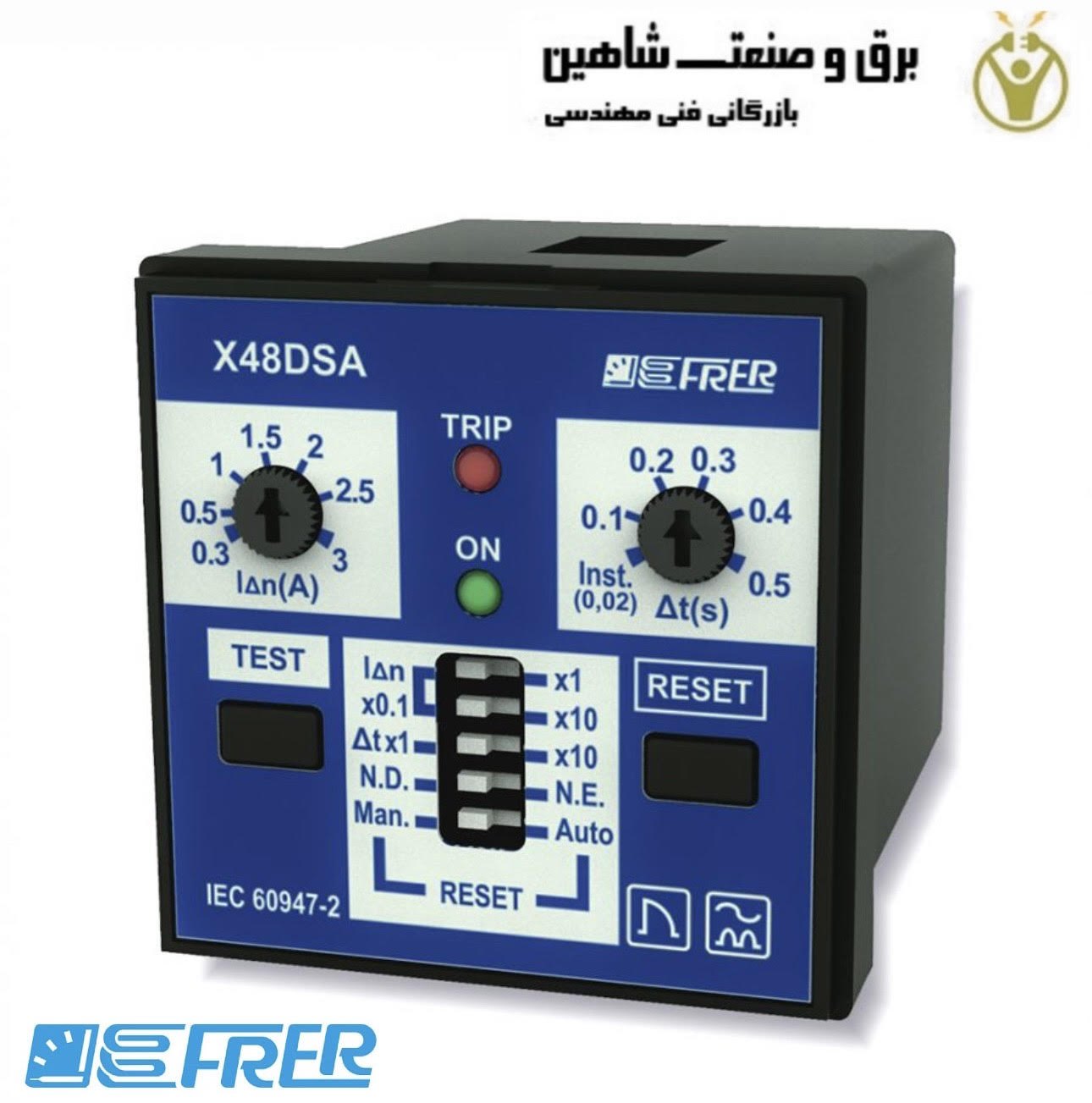

رله نشت جریان FRER مدل X48DSA030X20E فرر

توضیحات

رله نشت جریان FRER مدل X48DSA030X20E فرر نوعی رله حفاظتی است که جریان های نشتی را در سیستم های الکتریکی تشخیص می دهد که می تواند نشانه ای از خرابی عایق یا آسیب تجهیزات باشد. جریان های نشتی جریان های ناخواسته ای هستند که از طریق زمین یا سایر مسیرهای رسانا جریان می یابند و مدار الکتریکی مورد نظر را دور می زنند. هنگامی که جریان نشتی تشخیص داده می شود، رله نشتی زمین سیگنال قطعی را به مدار شکن می فرستد، منبع تغذیه را قطع می کند و از آسیب بیشتر به سیستم و آسیب احتمالی به پرسنل جلوگیری می کند. رله نشت جریان FRER مدل X48DSA030X20E یکی از تجهیزات اتوماسیون صنعتی است.

رله‌های نشتی معمولاً از یک ترانسفورماتور جریان (CT) برای تشخیص جریان‌های نشتی در سیستم استفاده می‌کنند. CT طوری طراحی شده است که تمام هادی های فاز و سیم خنثی مدار را احاطه کند و در صورت عدم وجود جریان نشتی جریانی با مجموع صفر ارائه دهد. اگر جریان نشتی رخ دهد، CT عدم تعادل در جریان جریان را حس می کند، که سپس توسط رله پردازش می شود تا تعیین کند که آیا جریان نشتی از آستانه از پیش تعیین شده فراتر رفته است یا خیر. در صورت تجاوز از آستانه، رله سیگنال قطعی را به قطع کننده مدار ارسال می کند و منبع تغذیه را قطع می کند و سیستم را از آسیب بیشتر محافظت می کند.

مزایای رله نشت جریان FRER مدل X48DSA030X20E فرر

• اندازه: 48 x 48 x 59 میلی متر
• محدوده تنظیم فعلی: 30mA-30A
• کمک منبع تغذیه: 20-260Vac/dc (<2VA)
• پنل نصب شده
• نشانگر فلاش LED سطح نشتی: نوع: Trip1 + Trip2 + تنظیم مجدد خارجی + LED lampegg. * LED چشمک زن * (* عملکرد چشمک زن LED برای نشان دادن سطح جریان نشتی قبل از خاموش شدن رله اجرا شده است (شبیه سازی نمودار میله ای).
• تنظیم جریان سفر IDn trimmer.
• تنظیم تاخیر سفر Dt trimmer.
• انتخابگر برنامه نویسی.
• چراغ روشن نشان می دهد که ELR روشن است.
• LED TRIP نشان می دهد که ELR سطح % جریان نشتی / خاموش شده است (فقط برای کد “L”).
• دکمه فشاری TEST برای تست سفر رله.
• دکمه RESET برای بازیابی رله پس از سفر.
