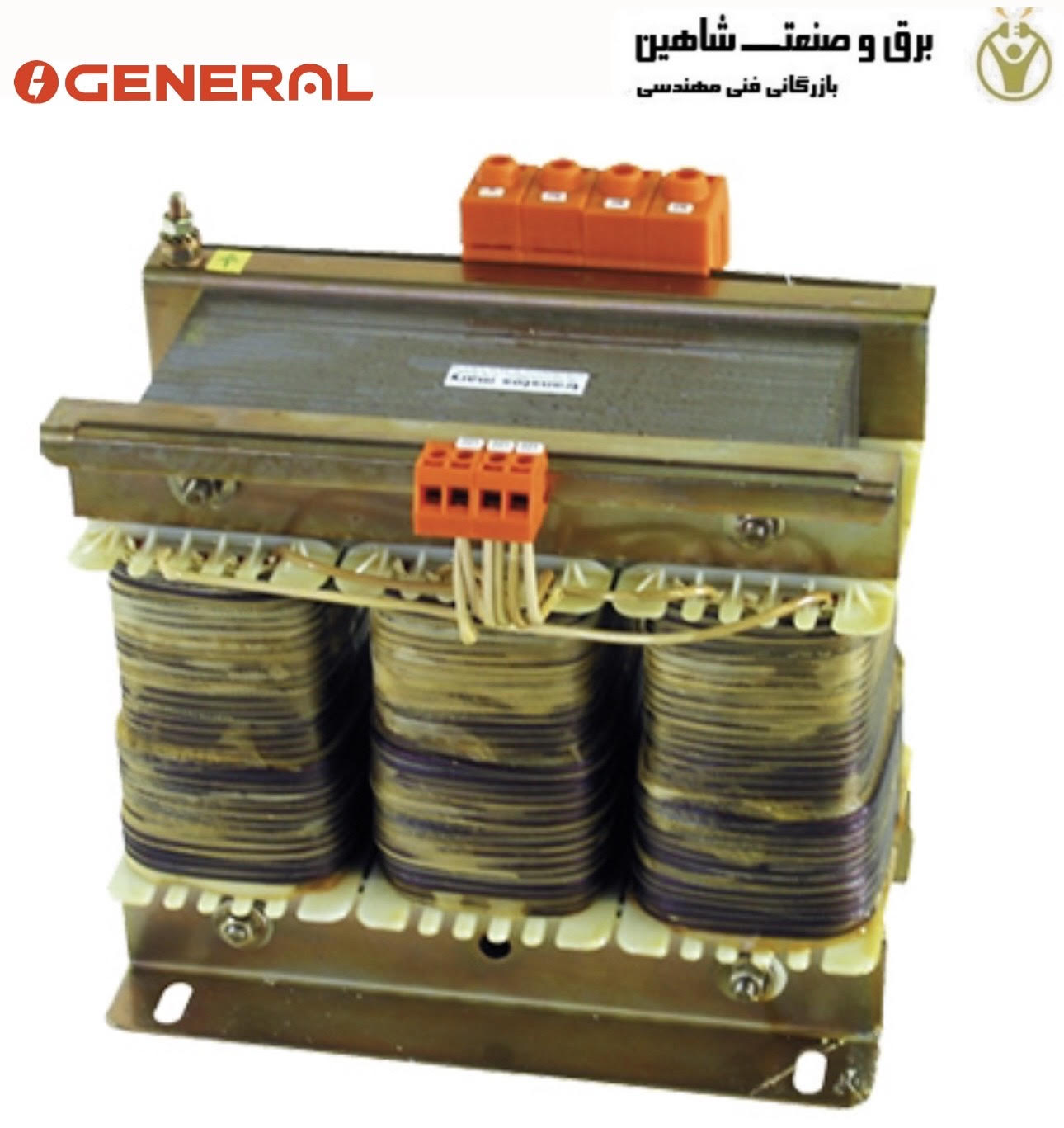

ترانسفورماتور قدرت GENERAL مدل EUR2000 جنرال، دستگاهی است که با ولتاژهای بالا در سیستم قدرت کار می کند که در درجه اول برای تنظیم سطوح ولتاژ بین ژنراتورها و مدارهای توزیع کار می کند. از دو یا چند سیم پیچ تشکیل شده است که به صورت مغناطیسی از طریق یک هسته به هم متصل شده اند. تغییرات جریان در یک سیم پیچ باعث ایجاد تغییراتی در شار مغناطیسی در هسته می شود و در نتیجه در سیم پیچ های دیگر ولتاژ ایجاد می کند. نسبت ولتاژ بین سیم پیچ های اولیه و ثانویه به نسبت چرخش آنها بستگی دارد.
ترانسفورماتورهای قدرت به دلیل اینکه قطعات متحرک یا چرخشی ندارند به عنوان دستگاه های ساکن معرفی می شوند. آنها همچنین دستگاه های غیرفعال هستند زیرا انرژی الکتریکی تولید یا مصرف نمی کنند، بلکه فقط آن را از یک مدار به مدار دیگر منتقل می کنند. ترانسفورماتورهای قدرت می توانند با راندمان و قابلیت اطمینان بالا برای مدت زمان طولانی کار کنند. ترانسفورماتور قدرت EUR2000 یک جزء حیاتی برای تجهیزات اتوماسیون صنعتی است.
کاربرد ترانسفورماتور قدرت
ترانسفورماتورهای قدرت به دلایل مختلفی در سیستم قدرت الکتریکی استفاده می شوند. برخی از آنها عبارتند از:
- برای کاهش تلفات برق در خطوط انتقال: توان الکتریکی در سطوح ولتاژ پایین تولید می شود که منجر به تلفات جریان بالا و خط بالا به دلیل گرمایش اهمی می شود. با استفاده از ترانسفورماتور پله آپ در ایستگاه تولید می توان سطح ولتاژ را افزایش داد و جریان را کاهش داد که باعث کاهش تلفات خط و بهبود ضریب توان می شود. به طور مشابه، در انتهای گیرنده، می توان از یک ترانسفورماتور کاهنده برای کاهش سطح ولتاژ به مقدار مناسب برای توزیع و مصرف استفاده کرد.
- ایزولاسیون گالوانیکی ارائه شده: ترانسفورماتورهای قدرت ایزولاسیون الکتریکی بین مدارها با پتانسیل ها یا فرکانس های مختلف را تضمین می کنند. این حفاظت از اتصال کوتاه، خطای زمین و آسیب تجهیزات به دلیل تداخل الکتریکی جلوگیری می کند.
- تطبیق امپدانس: با تنظیم سطوح ولتاژ و جریان، ترانسفورماتورهای قدرت، امپدانس بار را با امپدانس منبع تطبیق می دهند، که انتقال توان و راندمان مدار را افزایش می دهد.
- تنظیم سطح ولتاژ: ترانسفورماتورهای قدرت سطوح مختلف ولتاژ مناسب برای کاربردهای مختلف – روشنایی، گرمایش و ارتباطات را تامین می کنند. به عنوان مثال، ترانسفورماتور سه فاز می تواند برق سه فاز را برای صنعت و تک فاز برای مصارف خانگی ارائه دهد.
مشخصات فنی ترانسفورماتور قدرت GENERAL مدل EUR2000 جنرال
- نوع: ترانسفورماتور
- جریان: تک فاز
- گواهی (ها): EN 60076
- قدرت: 2 کیلو ولت آمپر
- ولتاژ اولیه: 400 ولت
- ولتاژ ثانویه: 230 ولت
- حفاظت: IP00
- نسخه: ترانسفورماتور (سپر الکترواستاتیک و زبانه های تنظیم ± 5%)
- جریان هجومی: کمتر یا مساوی 25 اینچ
- گرمایش: F (IEC 60085)
- حداکثر دمای محیط: 40 درجه سانتی گراد
- بدون تلفات بار: 49 وات
- تلفات بار: 83 وات
- افت ولتاژ: 4 درصد
- UCC: 3.4٪
- راندمان : 93.8 %
- ابعاد (A x B x H): 187 x 165 x 167 میلیمتر
- مراکز نصب (a x b): 155 x 125 میلی متر
- قطر نصب (ø): 8×16 میلی متر
- وزن: 20 کیلوگرم
- توصیه(های) حفاظت:
400 ولت اولیه (فیوز(های) aM): 1 x 10A
230 ولت ثانویه (فیوز(های) gG): 1 x 8A
230 ولت ثانویه (شکن(های) مدار C): 1 x 8A
