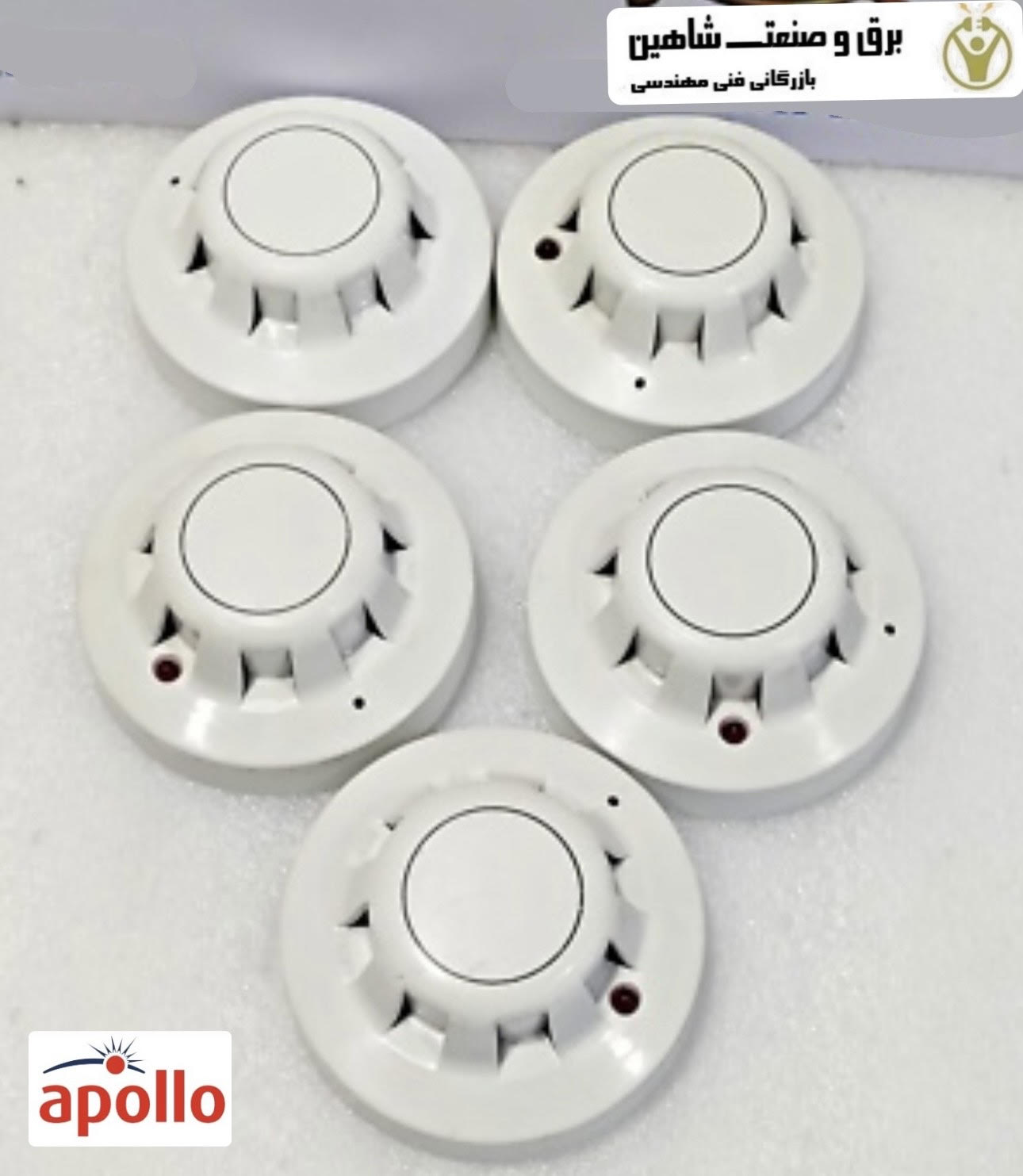

دتکتور دود یونیزاسیون apollo مدل 55000-200 APO آپولو، دارای یک قاب پلی کربنات سفید قالب گیری شده خودخاموش شونده با ورودی های دود مقاوم در برابر باد است. کنتاکت های برف پاک کن از جنس استیل ضد زنگ، آشکارساز را به ترمینال های پایه نصب متصل می کنند. در داخل قاب آشکارساز یک برد مدار چاپی وجود دارد که سیستم محفظه یونیزاسیون در یک طرف و قطعات الکترونیکی پردازش سیگنال در طرف دیگر آن نصب شده اند.
سیستم محفظه یونیزاسیون یک محفظه مرجع داخلی است که در داخل یک محفظه دود خارجی قرار دارد. محفظه دود خارجی دارای روزنه های ورودی دود است که با توری مقاوم در برابر حشرات مجهز شده اند. نگهدارنده منبع رادیواکتیو و محفظه دود خارجی به ترتیب الکترودهای مثبت و منفی هستند. یک منبع رادیواکتیو آمریکیوم 241 که در داخل محفظه مرجع داخلی نصب شده است، هوای هر دو محفظه را برای تولید یون های مثبت و منفی تابش می دهد. با اعمال ولتاژ در سراسر این الکترودها، یک میدان الکتریکی تشکیل می شود.
برای مشاهده سایر تجهیزات اتوماسیون صنعتی کلیک کنید.
عملکرد دتکتور دود یونیزاسیون apollo مدل 55000-200 APO آپولو (سری 60)
یون ها به الکترود با علامت مخالف جذب می شوند، برخی از یون ها با هم برخورد کرده و دوباره ترکیب می شوند، اما نتیجه نهایی این است که یک جریان الکتریکی کوچک بین الکترودها جریان می یابد. در محل اتصال بین محفظه های مرجع و دود، الکترود حسگر قرار دارد که برای تبدیل تغییرات جریان محفظه به ولتاژ استفاده می شود.
هنگامی که ذرات دود وارد محفظه یونیزاسیون می شوند، یون ها به آنها متصل می شوند و در نتیجه جریان عبوری از محفظه یونیزاسیون کاهش می یابد. این اثر در محفظه دود بیشتر از محفظه مرجع است و عدم تعادل باعث می شود الکترود حسگر مثبتتر شود. ولتاژ روی الکترود حسگر توسط قطعات الکترونیکی حسگر کنترل می شود و برای تولید سیگنالی پردازش می شود که هنگام رسیدن به سطح آستانه از پیش تعیین شده، آشکارساز را به حالت هشدار متصل می کند. در این مرحله، جریان تغذیه گرفته شده توسط آشکارساز با ضریب ۱۰۰۰ افزایش می یابد.
آشکارساز یونیزاسیون در نسخه های استاندارد و یکپارچه موجود است که هر نسخه حساسیت یکسانی دارد. نسخه یکپارچه دارای مدار پردازش سیگنال اصلاح شده است که اجازه می دهد آستانه هشدار تا ۲۰ ثانیه بدون شروع هشدار وجود داشته باشد. این دستگاه برای استفاده در مناطقی که احتمال وجود دود با غلظت بالا و گذرا وجود دارد، بسیار مناسب است.
