توضیحات

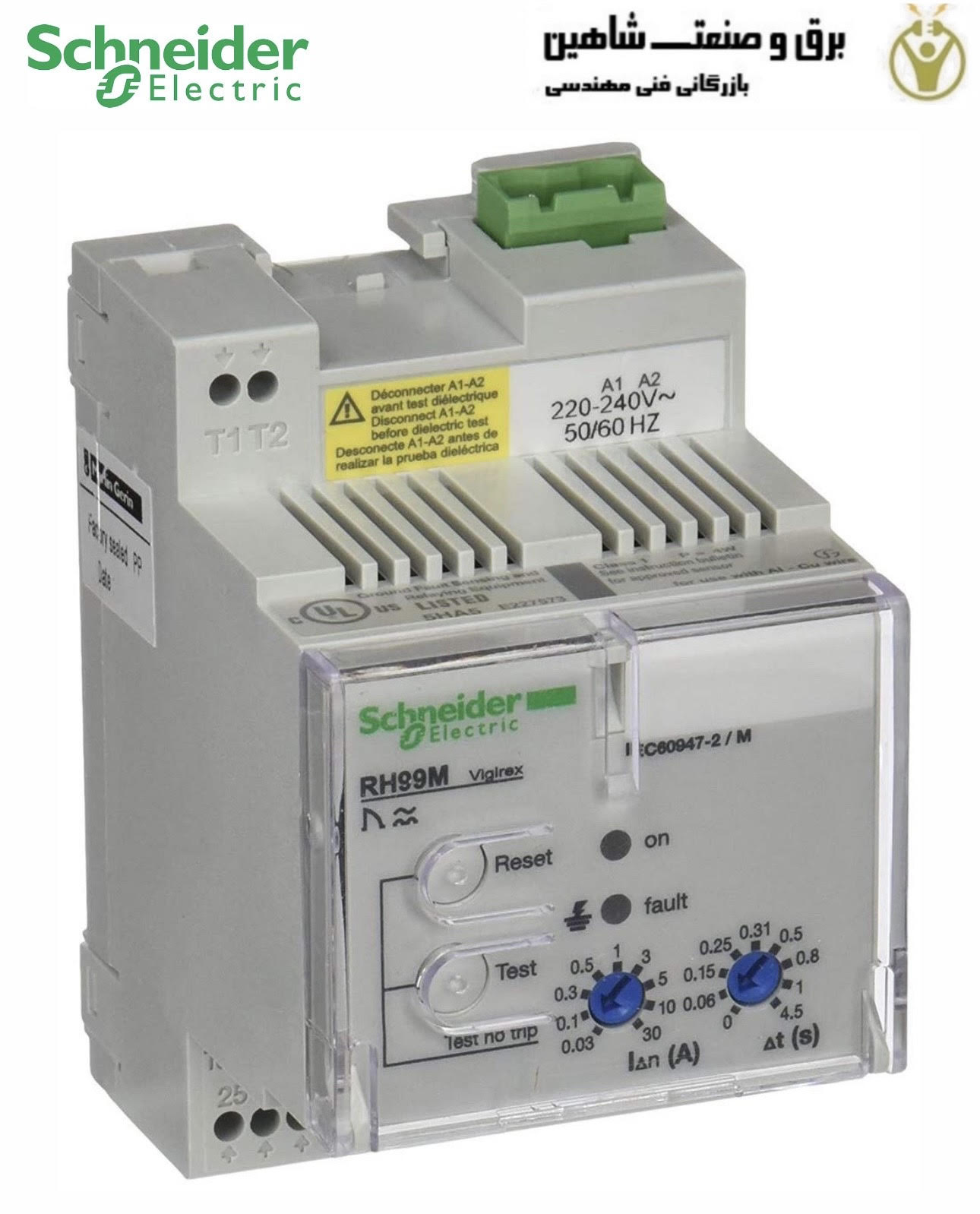

رله ارت فالت سری RH99M اشنایدر schneider مدل 56173، یک رله حفاظتی جریان باقیمانده با نصب ریل DIN است. در برابر تماس مستقیم یا غیر مستقیم افراد، خطرات آتش سوزی اموال و موتورها محافظت می کند. این جریان نشتی زمین در یک تاسیسات الکتریکی را از طریق حلقوی مرتبط با آن اندازه گیری می کند. هنگامی که جریان عملیات باقیمانده تنظیم شده بیش از حد شود، کلید مدار مربوطه را خاموش می کند. ولتاژ تغذیه عملیاتی 220/240VAC 50/60Hz است. حساسیت فعلی با 9 آستانه از 30 میلی آمپر تا 30 آمپر قابل انتخاب است. تاخیر زمانی با 9 تنظیم از لحظه ای تا 4.5 ثانیه قابل انتخاب است. پس از رفع عیب نیاز به تنظیم مجدد دستی محلی دارد. ولتاژ سیستم توزیع نظارت شده تا 1000 VAC 50/60/400 هرتز است. روی ریل DIN داخل تابلو برق نصب می شود و درجه حفاظت IP40 است. این باید با یک سنسور حلقوی یا مستطیلی شکل اشنایدر الکتریک سازگار باشد.
برای مشاهده سایر تجهیزات اتوماسیون صنعتی کلیک کنید.
مشخصات فنی رله ارت فالت سری RH99M اشنایدر schneider مدل 56173
- محدوده: VigiPacT
- نام کوتاه دستگاه: RH99M
- نوع محصول یا جزء: رله حفاظتی جریان باقیمانده
- کاربرد رله: رله حفاظتی
- پشتیبانی نصب: ریل DIN
- کلاس حفاظت در برابر نشت زمین: نوع A
- نوع تنظیم: انتخابگر
- نوع تنظیم حساسیت به نشت زمین باقیمانده: 9 تنظیم قابل تنظیم
- حساسیت به نشت زمین: 0.03…30 A
- تاخیر زمانی نشت زمین:
آنی برای 0.03 A
قابل تنظیم 9 تنظیم 0…4.5 ثانیه برای 0.03…30 A - سازگاری سنسورهای فعلی:
سنسور جریان نشتی زمین VigiPacT TOA
VigiPacT سنسور جریان نشتی زمین
سنسور جریان نشتی زمین VigiPacT L - جریان حرارتی محصور معمولی: 8 A
- حداقل بار: 10 میلی آمپر در 12 ولت
- ولتاژ نامی منبع تغذیه: 220…240 ولت AC 50/60 هرتز 55…110 ٪
- مصرف برق در VA: 4 VA
- سیستم توزیع نظارت شده:
1000 ولت – AC در 50/60 هرتز (حداکثر)
1000 ولت – AC در 400 هرتز (حداکثر) - سیستم ارتینگ:
TN-S
TT
IT - ولتاژ مقاومت در برابر ضربه: 8 کیلو ولت
- بازنشانی: بازنشانی دستی
- رطوبت نسبی برابر با 95 درصد در 55 درجه سانتی گراد است.
- درجه آلودگی: 3 مطابق با IEC 60664-1
- دمای هوای محیط برای عملیات: -35…70 درجه سانتی گراد
- دمای هوای محیط برای نگهداری: -55…85 درجه سانتی گراد
