توضیحات

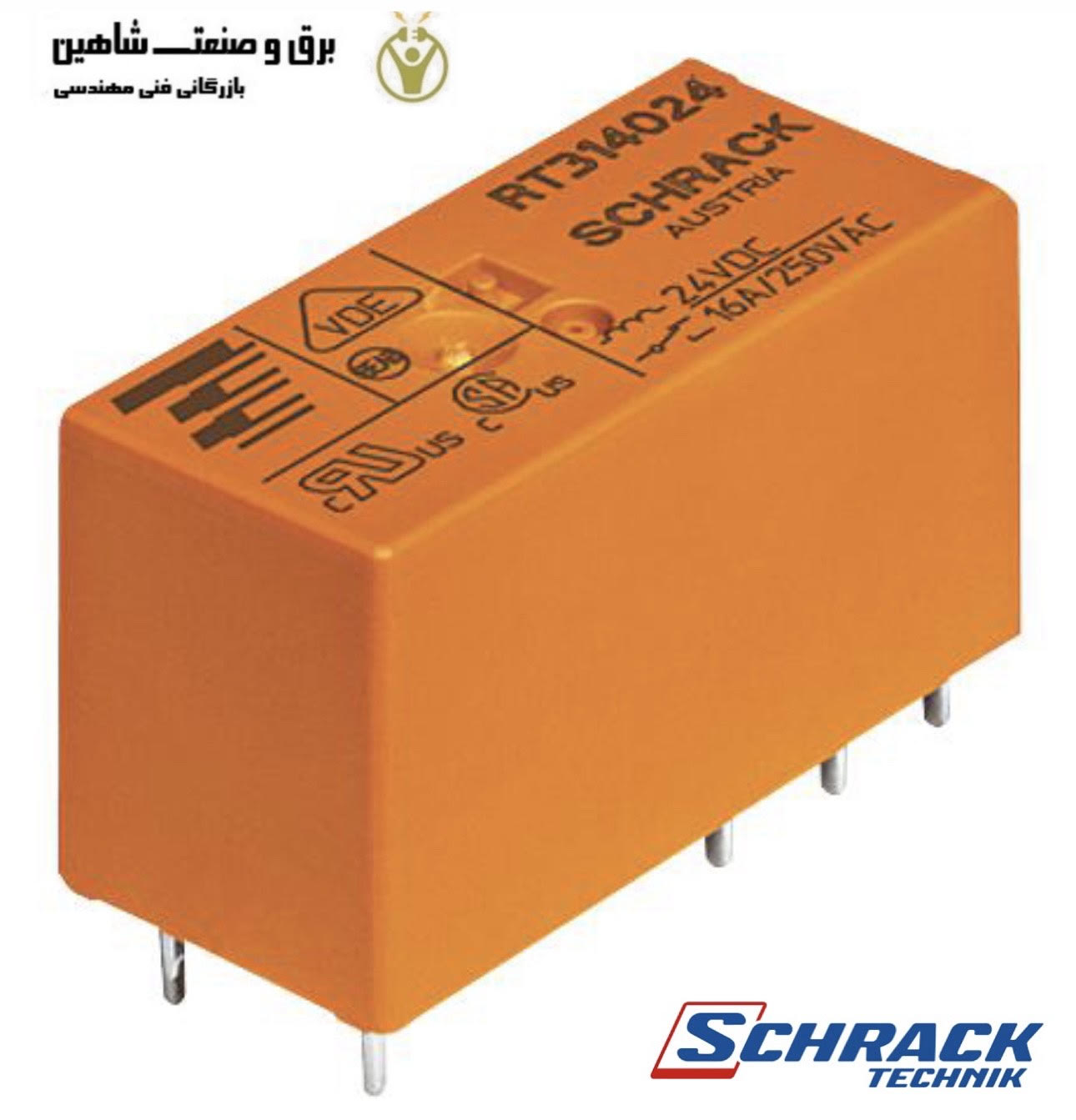

رله برق پایه PCB برند SCHRACK مدل RT314024 سری RT1 پایه مدار مدار چاپی بدون قفل دارای پیکربندی تماس SPDT است. با ولتاژ سیم پیچ 24VDC و جریان سوئیچینگ 12A فعال می شود. این رله دارای یک کنتاکت بدون کادمیوم و یک یا دو کنتاکت تعویض است. این رله برق همه منظوره دارای پینینگ 5 میلی متری است. رلههای PCB Power سری RT1 از طریق رلههای PCB حفرهای هستند که برای کاربردهای عمومی استفاده میشوند. از این رله ها در کنترل دیگ بخار، تایمر، کنترل درب گاراژ، اتوماسیون POS و ماژول های رابط استفاده می شود. رله های برق پایه PCB برند SCHRACK از اجزاء حیاتی و ضروری در تجهیزات اتوماسیون صنعتی هستند.
ویژگی ها و مزایا رله برق پایه PCB برند SCHRACK مدل RT314024
- تنظیمات تماس SPDT یا SPST-NO
- کویل های AC و DC بر اساس سفارش در دسترس هستند
- ظرفیت سوئیچینگ 12A یا 16A در 250VAC بر اساس نسخه ها
- ایزولاسیون 5KV/10mm بین سیم پیچ و تماس
- دمای محیط 85 درجه سانتی گراد (کویل DC)
- مطابقت با استانداردهای VDE، UL، CSA و CQC
- مقاومت سیم پیچ 1.44 Kohm است
- نسخه لحیم کاری جریان موج
- ماده تماس نیکل نقره (AgNi) است.
- خزش و فاصله بین تماس و سیم پیچ ≥10/10 میلی متر است
- دمای عملیاتی بین -40 درجه سانتیگراد تا 85 درجه سانتیگراد است
- مقاوم در برابر شار
- نوع ترمینال از طریق سوراخ
برنامه های کاربردی
- کنترل دیگ بخار
- تایمرها
- کنترل درب گاراژ
- اتوماسیون POS
- ماژول های رابط
مشخصات فنی
- ولتاژ کویل: 24 ولت dc
- پیکربندی تماس: SPDT
- نوع نصب: پایه PCB
- جریان سوئیچینگ: 16A
- تعداد قطب ها: 1
- قفل: خیر
- نوع ترمینال: از طریق سوراخ
- طول: 29 میلی متر
- مقاومت کویل: 1440Ω
- حداکثر دمای عملیاتی: +85 درجه سانتیگراد
- سری: RT1
- عمق: 12.7 میلی متر
- ارتفاع: 15.7 میلی متر
- مواد تماس: آلیاژ نیکل نقره
- حداقل دمای عملیاتی: -40 درجه سانتیگراد
- حداکثر قدرت سوئیچینگ AC: 4 کیلو ولت آمپر
- کاربرد: قدرت
