توضیحات

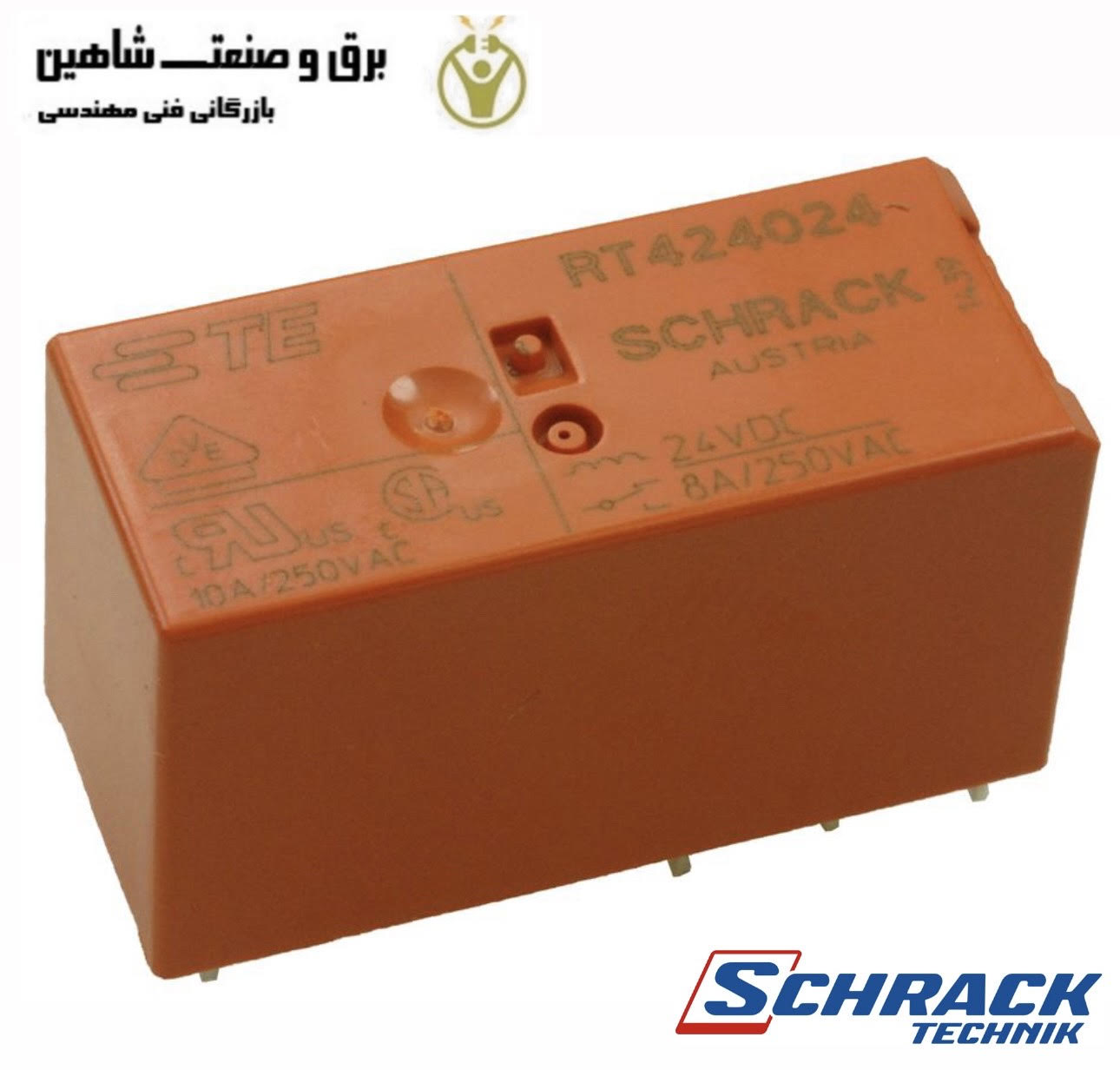

رله همه منظوره SCHRACK مدل RT424024، یک رله برق PCB از طریق سوراخ است که برای کاربردهای عمومی استفاده می شود. این رله در کنترل بویلر، تایمر، کنترل درب گاراژ، اتوماسیون POS و ماژول های رابط استفاده می شود. رلههای PCB Power سری RT2 از TE Connectivity از طریق رلههای PCB حفرهای هستند که برای کاربردهای عمومی استفاده میشوند. رله TE Connectivity سری RT2 مدار مدار چاپی بدون چفت دارای پیکربندی تماس DPDT است. با ولتاژ سیم پیچ 24VDC و جریان سوئیچینگ 8A فعال می شود. این رله برق همه منظوره دارای پینینگ 5 میلی متری است. رله همه منظوره مدل RT424024 از اجزاء پرکاربرد در تجهیزات اتوماسیون صنعتی است.
- ظرفیت سوئیچ 8A در 250VAC
- ایزولاسیون 5KV/10mm بین سیم پیچ و تماس
- دمای محیط 85 درجه سانتی گراد (کویل DC)
- نسخه Reflow برای فرآیند لحیم کاری THR (Through-Hole Reflow).
- مطابقت با استانداردهای VDE، UL و CSA
- اثبات شار
- عایق سیم پیچ کلاس F
- 8A، سنجاق 5 میلی متر، نسخه ضد شار
- 2 فرم تماس C (CO).
- ایزولاسیون 5KV/10mm بین سیم پیچ و تماس
- مطابقت با استانداردهای VDE، UL و CSA
- عایق سیم پیچ کلاس F
- دمای محیط تا 85 درجه سانتیگراد
ویژگی ها و مزایا رله همه منظوره SCHRACK مدل RT424024
- مقاومت سیم پیچ 1.44 Kohm است
- نسخه لحیم کاری جریان موج
- ماده تماس نیکل نقره (AgNi) است.
- خزش و فاصله بین تماس و سیم پیچ ≥10/10 میلی متر است
- دمای عملیاتی بین -40 درجه سانتیگراد تا 85 درجه سانتیگراد است
- مقاوم در برابر شار
- نوع ترمینال از طریق سوراخ
برنامه های کاربردی
- کنترل دیگ بخار
- تایمرها
- کنترل درب گاراژ
- اتوماسیون POS
- ماژول های رابط
مشخصات فنی
- ولتاژ کویل: 24 ولت dc
- پیکربندی تماس: DPDT
- نوع نصب: پایه PCB
- جریان سوئیچینگ: 8A
- تعداد قطب ها: 2
- قفل: خیر
- نوع ترمینال: از طریق سوراخ
- طول: 29 میلی متر
- مقاومت کویل: 1440Ω
- سری: RT2
- حداقل دمای عملیاتی: -40 درجه سانتیگراد
- عمق: 12.7 میلی متر
- مواد تماس: آلیاژ نیکل نقره
- حداکثر دمای عملیاتی: +85 درجه سانتیگراد
- ارتفاع: 15.7 میلی متر
- حداکثر قدرت سوئیچینگ AC: 2 کیلو ولت آمپر
- کاربرد: قدرت
