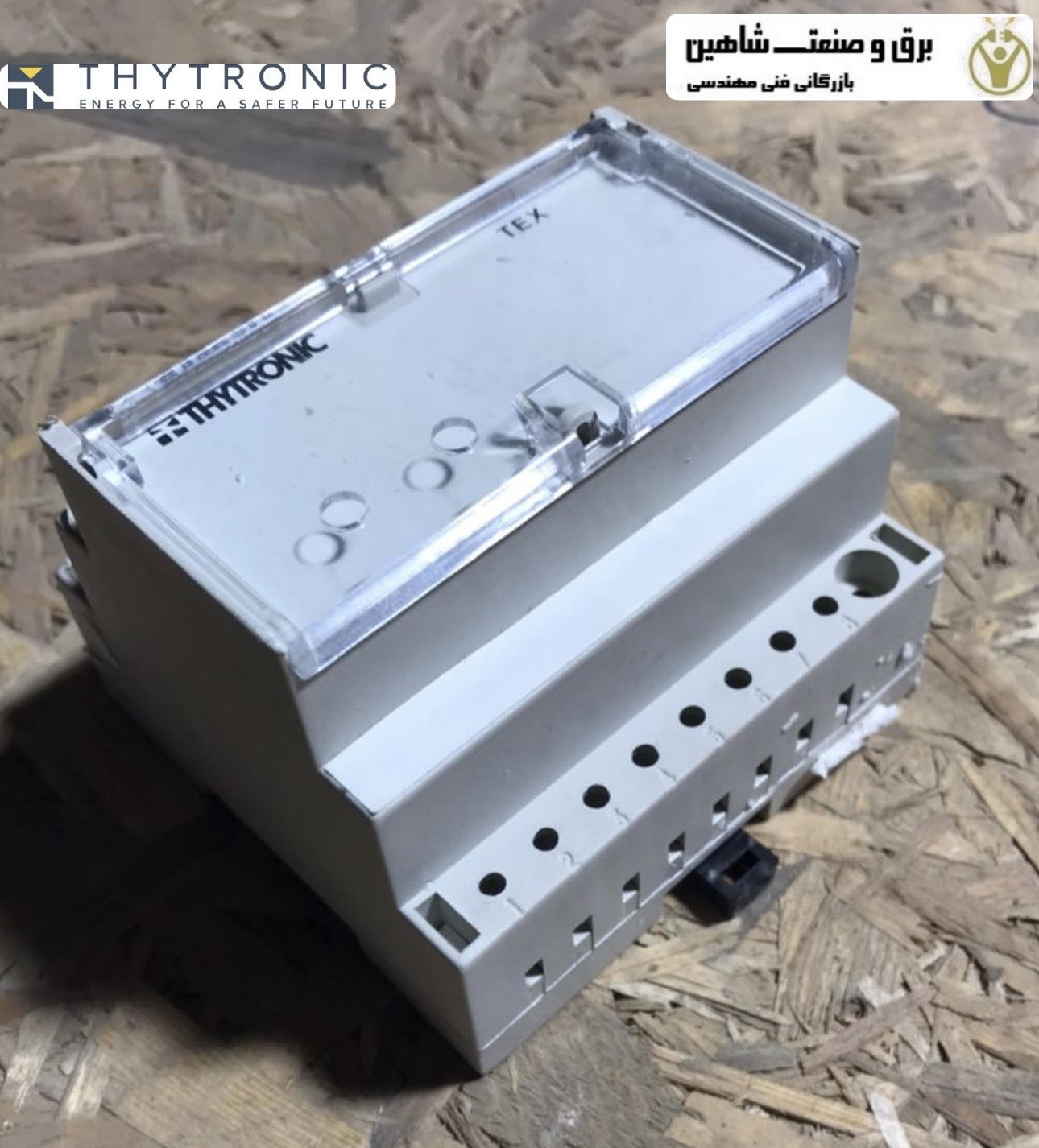

رله حفاظت اضافه ولتاژ thytronic مدل TEX-100 تایترونیک، می تواند در شبکه های شعاعی به عنوان حفاظت فیدر یا ترانسفورماتور قدرت استفاده شود. در سیستم های زمین شده ی جامد، حفاظت اضافه جریان باقیمانده می تواند روی فیدرهایی با هر طولی استفاده شود، در حالی که در سیستم های زمین نشده یا سیم پیچ پترسون و/یا زمین شده با مقاومت، حفاظت اضافه جریان باقیمانده می تواند روی فیدرهایی با طول کوچک استفاده شود تا از قطع ناخواسته ناشی از سهم جریان خازنی فیدر در خطای زمین خارجی جلوگیری شود.
رله حفاظتی TEX-100 ممکن است با ورودی های جریان CT سنتی یا توان پایین (LPCT) ارسال شود. برای هر دو نسخه، حفاظت اضافه جریان باقیمانده می تواند از جریان اندازه گیری شده (CT یا ترانسفورماتور متعادل) یا جریان باقیمانده محاسبه شده استفاده کند.
ویژگی ها و مزایا
- ورودی های جریان سه فاز، با جریان اسمی 630 آمپر (اولیه).
- یک ورودی جریان باقیمانده، با جریان های اسمی قابل انتخاب مستقل در ۱ آمپر یا ۵ آمپر از طریق سوئیچ های DIP.
- ورودی های ولتاژ سه فاز با ولتاژ اسمی ۲۰/√۳ کیلوولت (اولیه)؛ ولتاژ باقیمانده با محاسبه برداری ولتاژهای فاز به دست آمده است.
برای مشاهده سایر تجهیزات اتوماسیون صنعتی کلیک کنید.
داده های فنی رله حفاظت اضافه ولتاژ thytronic مدل TEX-100 تایترونیک
- شبکه: AC
- کاربردها: برای فیدر، برای ترانسفورماتورها
- نصب: نصب توکار
- ارتباط: RS485
- استانداردها: IEC
- سایر مشخصات: دیجیتال، قابل برنامه ریزی، قابل تنظیم، تأخیر زمانی
عملکردهای حفاظتی
- اضافه جریان فاز (50/51)
- اضافه جریان باقیمانده (50N/51N)
- بازبست خودکار (79)
- خطای بریکر (BF)
عملکردهای نظارت و کنترل
- برداشت بار سرد (CLP)
- ثبت خطای دیجیتال (DFR)
- ثبت خطا و رویداد (SER و SFR)
- خودآزمایی
سخت افزار
- 3 ورودی باینری + 4 رله خروجی + 8 LED
- منبع تغذیه کمکی 24-230 ولت متناوب/مستقیم
- نصب توکار
- ورودی های آمپرومتریک LPCT
- جریان نامی 1/5 آمپر قابل انتخاب توسط دیپ سوئیچ
- پورت RS485
- ورودی های آمپرومتریک استاندارد CT 1/5 آمپر
ارتباطات
- پروتکل Modbus RTU RS232
- پروتکل Modbus RTU RS485 / IEC 870-5-103 / DNP3
