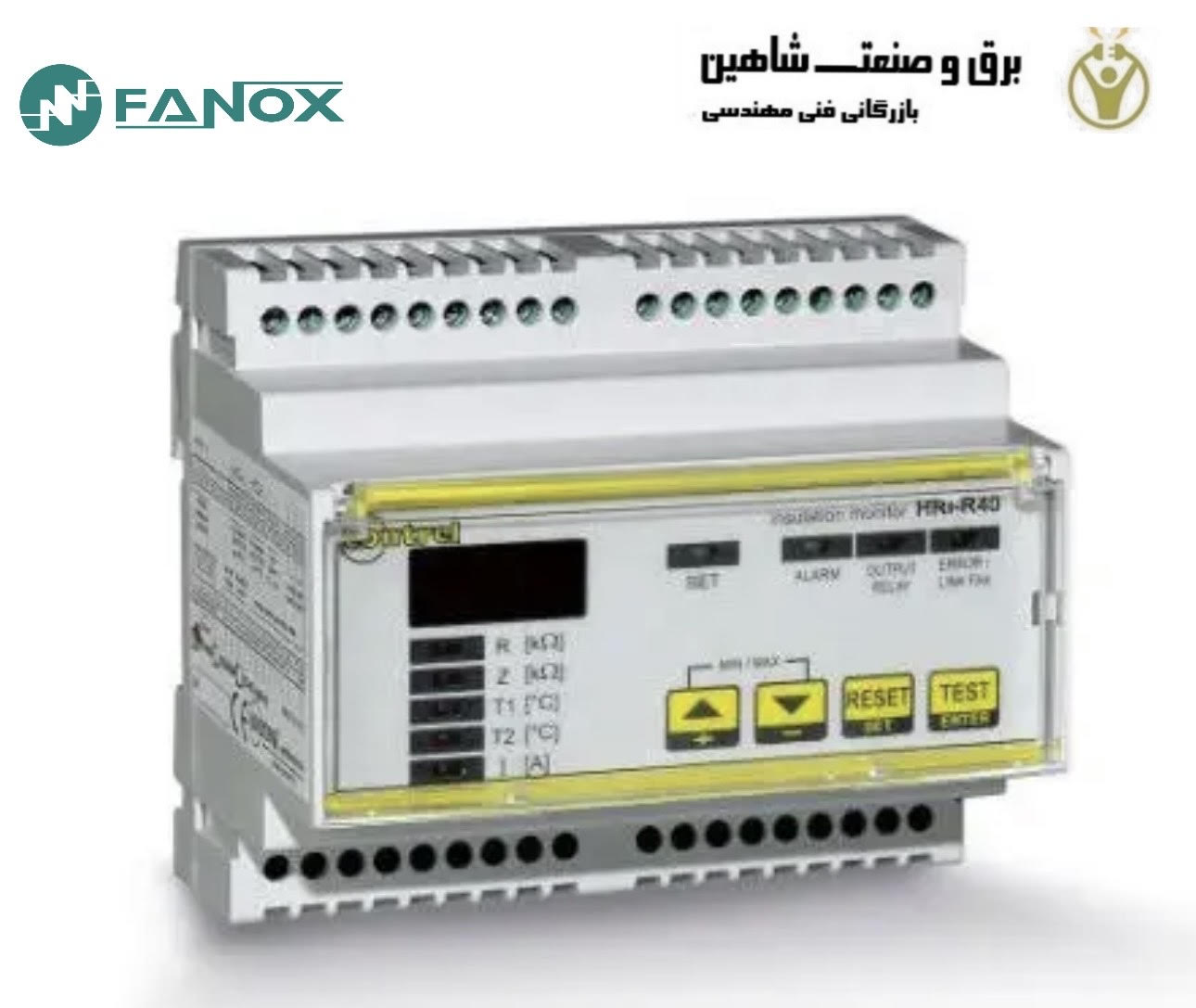

رله حفاظت عایقی (رله بیمارستانی) contrel-fanox مدل HRI-R40 کنترل-فانوکس ایتالیا، امکان نظارت بر عایق بندی زمین شبکه تأمین و نظارت بر اضافه بار حرارتی و الکتریکی ترانسفورماتور را فراهم می کند. این دستگاه به گونه ای کار می کند که هر آنچه را که در مقررات استاندارد خاص برای این کاربردها درخواست شده است، برآورده کند. نظارت بر مقاومت عایق با استفاده از سیگنال دهی اندازه گیری بین شبکه ایزوله و زمین انجام می شود. با بررسی نشتی ایجاد شده به زمین، می توان سطح عایق را اندازه گیری کرد.
تکنیک های اندازه گیری مدرن و پیشرفته یکپارچه، امکان اندازه گیری صحیح سطح مقاومت عایق را حتی در صورت وجود موانع قوی، با اجزای هارمونیک و جریان مستقیم بالا فراهم می کنند. مدل HRI-R40 از سیگنال دهی نظارتی با مؤلفه جریان مستقیم استفاده می کند. برای کاهش مشکلات ناشی از وجود اجزای جریان مستقیم در شبکه (یکسوکننده ها)، دستگاه دارای یک فیلتر دیجیتال است که می تواند اکثر جریان مستقیم را از اجزای جریان مستقیم نهایی در شبکه جدا کند. HRI-R40 می تواند تعداد زیادی از امکانات برنامه ریزی را با دکمه جلویی و صفحه نمایش دیجیتال 3 رقمی برای نمایش پارامترهای اندازه گیری و برنامه ریزی تنظیم کند. رله حفاظت عایقی HRI-R40 از مهمترین رله های موجود برای تجهیزات اتوماسیون صنعتی است.
عملکردهای رله حفاظت عایقی (رله بیمارستانی) contrel-fanox مدل HRI-R40 کنترل-فانوکس ایتالیا
- نمایشگر برای نمایش درجه پارامترهای تحت کنترل و نمایش تنظیمات
- LED سبز SET برای نمایش وضعیت برنامه ریزی
- LED زرد ALARM برای نمایش هشدار درجه پارامتر خارج از آستانه
- LED قرمز OUTPUT RELAY برای نمایش وضعیت خروجی رله کمکی
- LED قرمز ERROR / LINK FAIL برای نمایش هشدار خطای داخلی، عدم اتصال به شبکه تحت کنترل، اتصال باز یا اتصال کوتاه پراب دما PT100
- LED قرمز R برای نمایش پارامتر مقاومت عایق؛ چراغ چشمک زن برای پارامتر خارج از آستانه
- LED قرمز Z برای نمایش پارامتر امپدانس عایق؛ چراغ چشمک زن برای پارامتر خارج از آستانه.
- LED قرمز T1 برای نمایش پارامتر دمای ترانسفورماتور؛ چراغ چشمک زن برای پارامتر خارج از آستانه.
- LED قرمز T2 برای نمایش پارامتر دمای سنسور دوم؛ چراغ چشمک زن برای پارامتر خارج از آستانه.
- LED قرمز I برای نمایش جریان پارامتر شبکه؛ چراغ چشمک زن برای پارامتر خارج از آستانه.
- دکمه +/- بالا/پایین برای انتخاب پارامتری که باید نمایش داده شود، برای تنظیم تنظیمات دستگاه و برای نمایش حداکثر و حداقل درجه های ذخیره شده
- دکمه RESET / SET برای وارد کردن برنامه ریزی دستگاه، برای متوقف کردن آلارم ها و تنظیم مجدد درجه های ذخیره شده
- دکمه TEST / ENTER برای آزمایش دستگاه و پنل های سیگنالینگ از راه دور و برای تأیید تنظیمات SETUP
