توضیحات

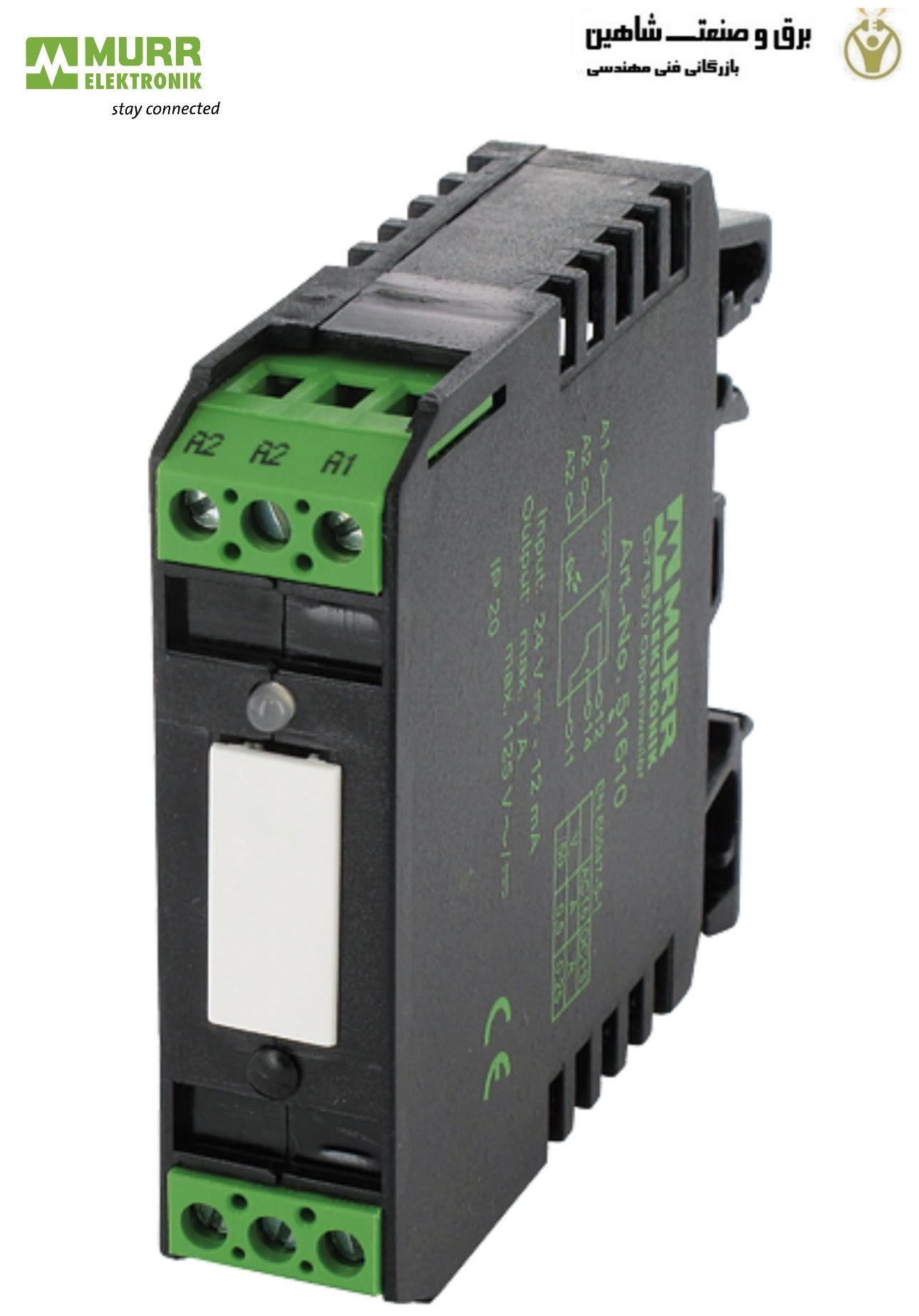

رله خروجی Murrelektronik مدل 51603 مورالکترونیک، با جداسازی سیم پیچ/تماس و نمایش وضعیت LED. ماژول های سری RMM ماژول های رله کاملی هستند که نیازی به سوکت جداگانه ندارند و نصب سریع و آسان را تضمین می کنند. خروجی های رله به ROx یا ROy متصل می شوند. ترمینال های پیچ x و COM برای سوئیچینگ دستگاه های دو حالته خدمت می کنند. آنها قادر به تغییر ولتاژ AC یا DC هستند. ترمینال COM (که می تواند توسط دو رله به اشتراک گذاشته شود) برای اتصال ولتاژ سوئیچ شده (و سایرین) توسط رله به ROx یا ROy خدمت می کند. رله خروجی 51603 یکی از رله های کاربردی در تجهیزات اتوماسیون صنعتی است.
ویژگی ها و مزایا
- LED وضعیت
- اتصالات پیچی یا ترمینال پیچ
- نصب ریلی DIN 35 میلی متری
مشخصات فنی رله خروجی Murrelektronik مدل 51603 مورالکترونیک
- داده های الکتریکی | ورودی
– ولتاژ ورودی AC 230 ولت
– ولتاژ ورودی AC حداقل 195 ولت
– ولتاژ ورودی حداکثر 253 ولت
– ولتاژ ورودی DC 230 ولت
– ولتاژ ورودی DC حداقل 195 ولت
– ولتاژ ورودی حداکثر 253 ولت
– جریان ورودی 5 میلی آمپر - داده های الکتریکی
– دسته استفاده AC-15 (EN IEC 60947-5-1) 3 A @ 24 V, 3 A @ 110 V, 3 A @ 230 V
– دسته استفاده DC-13 (EN IEC 60947-5-1) 2.5 A @ 24 V, 0.4 A @ 110 V, 0.3 A @ 230 V
– فرکانس سوئیچینگ شرایط اضافی با بار
– فرکانس سوئیچینگ حداکثر 0.1 هرتز
– حداکثر ظرفیت سوئیچینگ 2000 VA
– حداکثر ظرفیت سوئیچینگ 240 وات
– ولتاژ سوئیچینگ حداکثر 250 ولت
– ولتاژ سوئیچینگ DC حداکثر 250 ولت
– جریان سوئیچینگ DC 1 میلی آمپر
– حداکثر جریان سوئیچینگ 8 A
– ظرفیت سوئیچینگ AC-12 (EN IEC 60947-5-1) 8 A (24/110/230 V AC) - نشانگر وضعیت LED قرمز
- حفاظت از دستگاه
- شرط طول عمر وابسته به بار
- حفاظت از دستگاه | برقی
– ولتاژ نامی ضربه 6 کیلو ولت
– عمر الکتریکی 20000000 سیکل - حفاظت از دستگاه | به صورت مکانیکی
– عمر مکانیکی 20000000 سیکل - داده های مکانیکی
– زمان پاییز حداکثر 15 میلی ثانیه
– زمان پاسخگویی حداکثر 10 میلی ثانیه
– حداکثر زمان پرش 2 میلی ثانیه - داده های مکانیکی | داده های مادی
– مواد تماس با Ag Ni - داده های مکانیکی
– مناسب برای نوع نصب ریل نصب TH35، (EN 60715) - خواص محیطی
– دمای کارکرد حداقل -25 درجه سانتیگراد
– حداکثر دمای کارکرد 60 درجه سانتی گراد
– دمای نگهداری -40 درجه سانتیگراد
– حداکثر دمای نگهداری 80 درجه سانتیگراد
