توضیحات

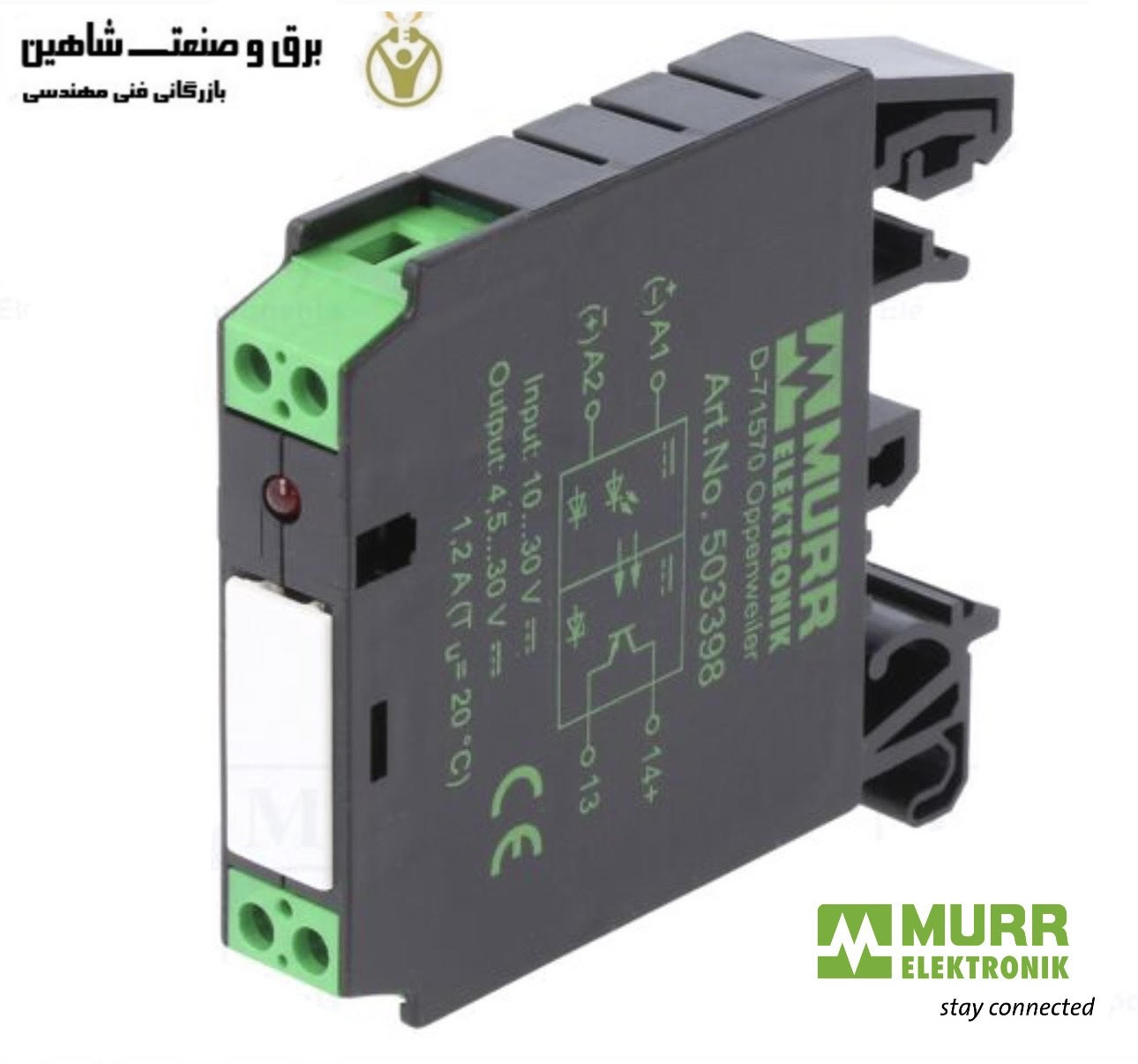

ماژول اپتوکوپلر Murr Elektronik مدل 503398 مورالکترونیک، یک وسیله نیمه هادی است که امکان انتقال سیگنال الکتریکی بین دو مدار جدا شده را فراهم می کند. در این قطعه الکتریکی از دو قسمت استفاده شده است: یک LED که نور مادون قرمز ساطع می کند و یک دستگاه حساس به نور که نور LED را تشخیص می دهد. هر دو بخش در یک جعبه سیاه با پین هایی برای اتصال قرار دارند. مدار ورودی سیگنال ورودی اعم از AC یا DC را می گیرد و از سیگنال برای روشن کردن LED استفاده می کند. ماژول اپتوکوپلر 503398 قطعه ای پرکاربرد در تجهیزات اتوماسیون صنعتی است.

این ماژول چندین عملکرد حیاتی را در سیستم های الکترونیکی انجام می دهد:

• حذف نویز: به حذف نویز الکتریکی از سیگنال ها کمک می کند و از انتقال داده های تمیزتر اطمینان می دهد. ماژول 503398 یک مسیر جدا شده ایجاد می کند که با استفاده از یک LED و یک گیرنده حساس به نور، تداخل نویز را مسدود می کند.
• جداسازی ولتاژ: 503398 دستگاه های ولتاژ پایین را از مدارهای ولتاژ بالا جدا می کند و از اجزای حساس محافظت می کند. این جداسازی برای جلوگیری از آسیب ناشی از نوسانات ولتاژ مانند موارد ناشی از انتقال فرکانس رادیویی، برخورد صاعقه و جهش منبع تغذیه بسیار مهم است.
• کنترل سیگنال: این قطعه به سیگنال های دیجیتال کوچک اجازه می دهد تا ولتاژهای AC بزرگتر را مدیریت کنند. با ایجاد پل بین سطوح مختلف ولتاژ، اپتوکوپلرها کنترل دقیقی را بر روی کاربردهای پرقدرت بدون تماس مستقیم الکتریکی امکان پذیر می کنند.

مشخصات فنی ماژول اپتوکوپلر Murr Elektronik مدل 503398 مورالکترونیک

• داده های الکتریکی | ورودی
  – ولتاژ ورودی خاموش DC حداقل: 0 ولت
  – ولتاژ ورودی OFF DC حداکثر: 3 ولت
  – حداقل ولتاژ ورودی DC : 10 ولت
  – حداکثر ولتاژ ورودی DC: 30 ولت
  – حداکثر جریان ورودی: 8 میلی آمپر
• داده های الکتریکی | خروجی
  – حداکثر تأخیر خاموش: 65 میکرو ثانیه
  – حداکثر تأخیر روشن: 65 میکرو ثانیه
  – جریان خاموش حداکثر: 0.3 میلی آمپر
  – حداکثر فرکانس اهمی سوئیچینگ : 500 هرتز
  – حداقل سوئیچ ولتاژ DC: 4.5 ولت
  – حداکثر ولتاژ سوئیچینگ DC: 30 ولت
  – حداقل جریان سوئیچینگ: 1 میلی آمپر

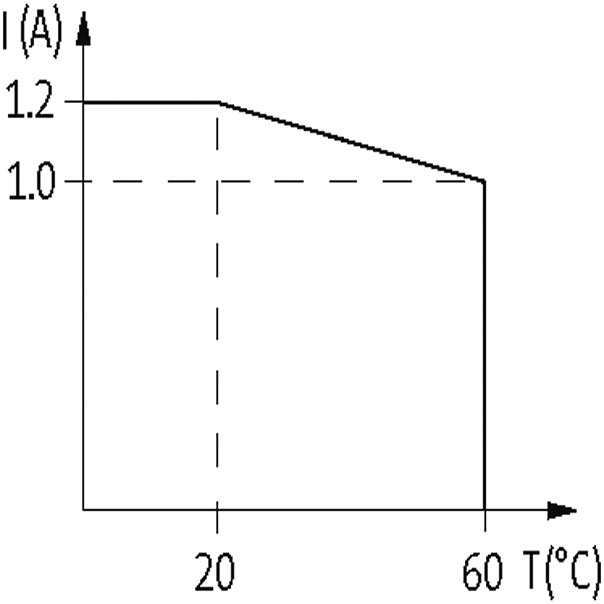

  – حداکثر جریان سوئیچینگ: 1.2 A
  – حداکثر افت ولتاژ DC: 1.2 ولت
• LED نشانگر وضعیت: قرمز
• ولتاژ نامی عایق: 3750 ولت
• مقاومت در برابر شعله: بازدارنده شعله
• رنگ بدنه: مشکی
• جنس بدنه: پلاستیک

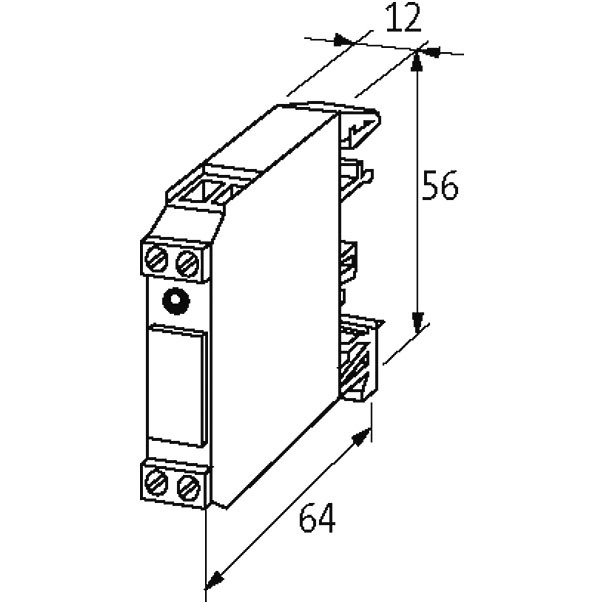

• مناسب برای نوع نصب: ریل نصب، (EN 60715)
• حداقل دمای کارکرد: -20 درجه سانتیگراد
• حداکثر دمای کارکرد: 60 درجه سانتی گراد
