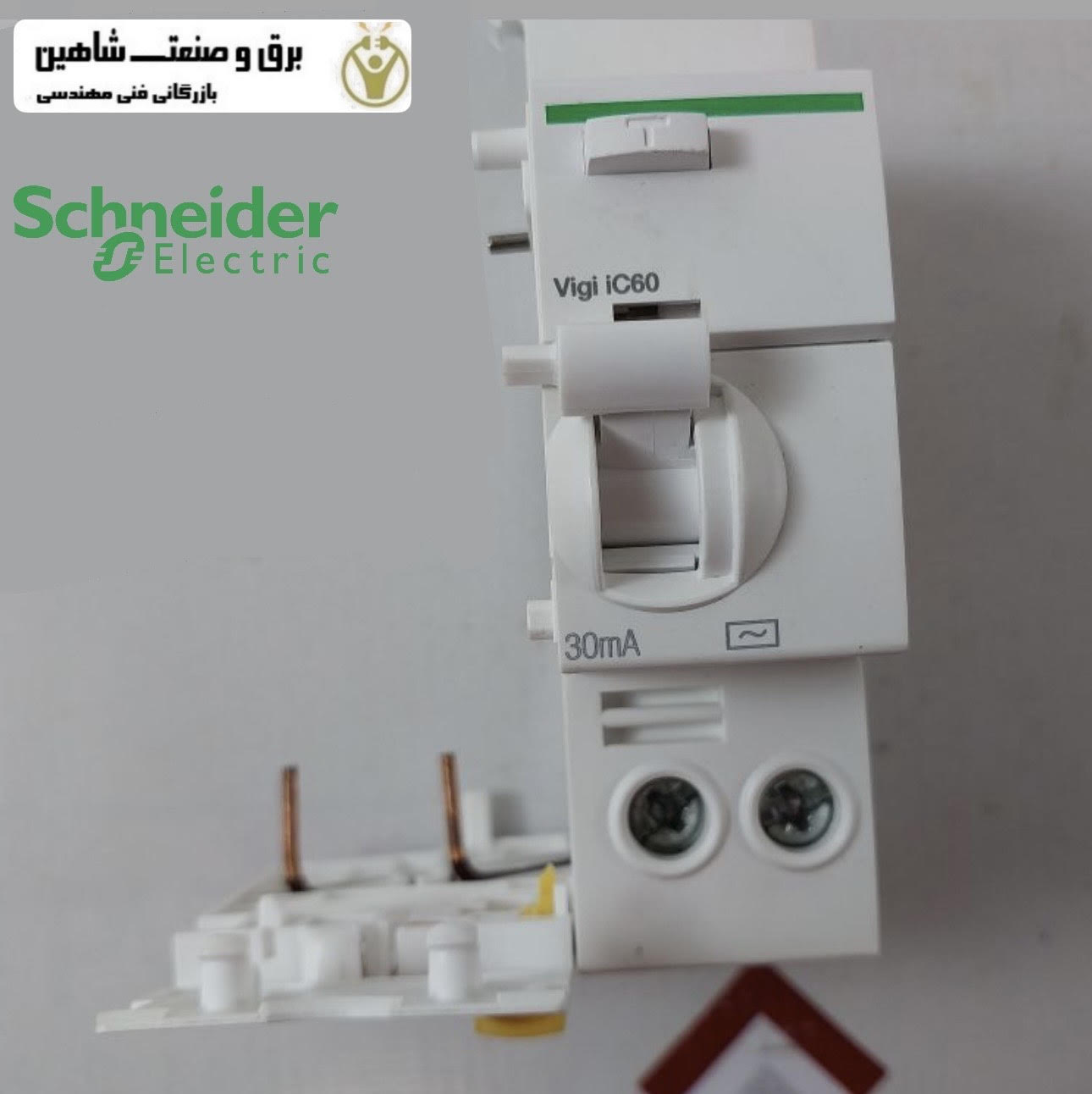

رله نشتی جریان و ارت فالت اشنایدر schneider-merlin gerin مدل A9V41225 (ارت لیکیج 2پل)، یک دستگاه جریان نشتی ماژولار الحاقی است. این دستگاه 2P است، جریان نامی آن 63 آمپر و ولتاژ عملیاتی آن 230 ولت AC تا 240 ولت AC مطابق با IEC 61009-1 است. کلاس حفاظت نشتی زمین از نوع AC با حساسیت 30 میلی آمپر و فناوری مستقل از ولتاژ است. این محصول در برابر اتصال کوتاه، اضافه بار کابل، شوک الکتریکی ناشی از تماس غیرمستقیم و خطرات آتش سوزی محافظت می‌ کند. یک پنجره VisiTrip برای نشان دادن قطع شدن خطا توسط یک نشانگر مکانیکی قرمز در قسمت جلویی وجود دارد.

این محصول می‌ تواند با iC60 یا Acti9 Reflex iC60 ترکیب شود تا از افراد و تأسیسات و تجهیزات اتوماسیون صنعتی محافظت کند. این محصول با استانداردهای IEC 61009-1 و EN 61009-1 سازگار است. ولتاژ عملیاتی نامی Ue 230 ولت AC تا 240 ولت AC است. ولتاژ عایق نامی Ui 500 ولت AC است. ولتاژ تحمل ضربه نامی Uimp 6 کیلوولت است. درجه آلودگی ۳ است. می‌ توان آن را روی ریل DIN نصب کرد. درجه حفاظت IP20 و IP40 در محفظه است. دمای کارکرد -۵ درجه سانتیگراد تا +۶۰ درجه سانتیگراد. دمای نگهداری -۴۰ درجه سانتیگراد تا +۸۵ درجه سانتیگراد است.

ویژگی ها

• حفاظت از افراد در برابر شوک الکتریکی از طریق تماس مستقیم
• مناسب برای ایزولاسیون مطابق با استانداردهای IEC 61009-1 و IEC 61009-2-1
• نصب آسان با طراحی ترمینال یکپارچه و نشانگر سیم‌ کشی
• مطابق با مقررات جهانی RoHS/Reach

داده های فنی رله نشتی جریان و ارت فالت اشنایدر schneider-merlin gerin مدل A9V41225 (ارت لیکیج 2پل)

• محدوده: Acti9
• نام محصول: Acti9 Vigi iC60
• نوع محصول یا قطعه: دستگاه جریان نشتی اضافی
• نام اختصاری دستگاه: Vigi iC60
• تعداد پل ها: 2P
• جریان نامی: 25 آمپر
• حساسیت به نشتی زمین: 30 میلی‌آمپر
• تاخیر زمانی حفاظت از نشتی زمین: آنی
• نوع حفاظت از نشتی زمین: نوع AC
• نوع شبکه: AC
• فرکانس شبکه: 50/60 هرتز
• ولتاژ عملیاتی نامی:
  230…240 ولت AC 50/60 هرتز مطابق با EN/IEC 61009-1
  230…240 ولت AC 50/60 هرتز مطابق با EN/IEC 61009-2-1
• محل قرارگیری دستگاه در سیستم: خروجی
• فناوری قطع جریان نشتی: مستقل از ولتاژ
• ولتاژ عایق نامی: 500 ولت AC 50/60 هرتز مطابق با IEC 60947-2
• ولتاژ تحمل ضربه نامی: 6 کیلوولت مطابق با IEC 60947-2
• سازگاری برد:
  Acti 9 Acti9 iC60
  Acti 9 Acti9 Reflex iC60
• سازگاری محصول: تک ترمینال
• سیگنالینگ محلی: نشانگر قطع
• حالت نصب: گیره‌ ای
• تکیه‌گاه نصب: ریل DIN
• اتصال الکتریکی به mcb: توسط پیچ
• سازگاری با باسبار شانه‌ای و بلوک توزیع: پایین: بله
• ارتفاع: 91 میلی‌ متر
• عرض: 63 میلی‌ متر
• عمق: 73.5 میلی‌ متر
• وزن خالص: 0.165 کیلوگرم
• طول سیم‌ کشی: 14 میلی‌ متر برای اتصال پایین
• گشتاور سفت کردن: 2 نیوتن متر پایین
• درجه حفاظت IP:
  IP20 مطابق با IEC 60529
  IP40 (محفظه مدولار) مطابق با IEC 60529
• درجه آلودگی: 3 مطابق با IEC 60947-2
• سازگاری الکترومغناطیسی: تحمل ضربه 8/20 میکروثانیه، 250 آمپر مطابق با IEC 61009-1
• دمای هوای محیط برای کارکرد: -5…60 درجه سانتیگراد
• دمای هوای محیط برای نگهداری: -40…85 درجه سانتیگراد
