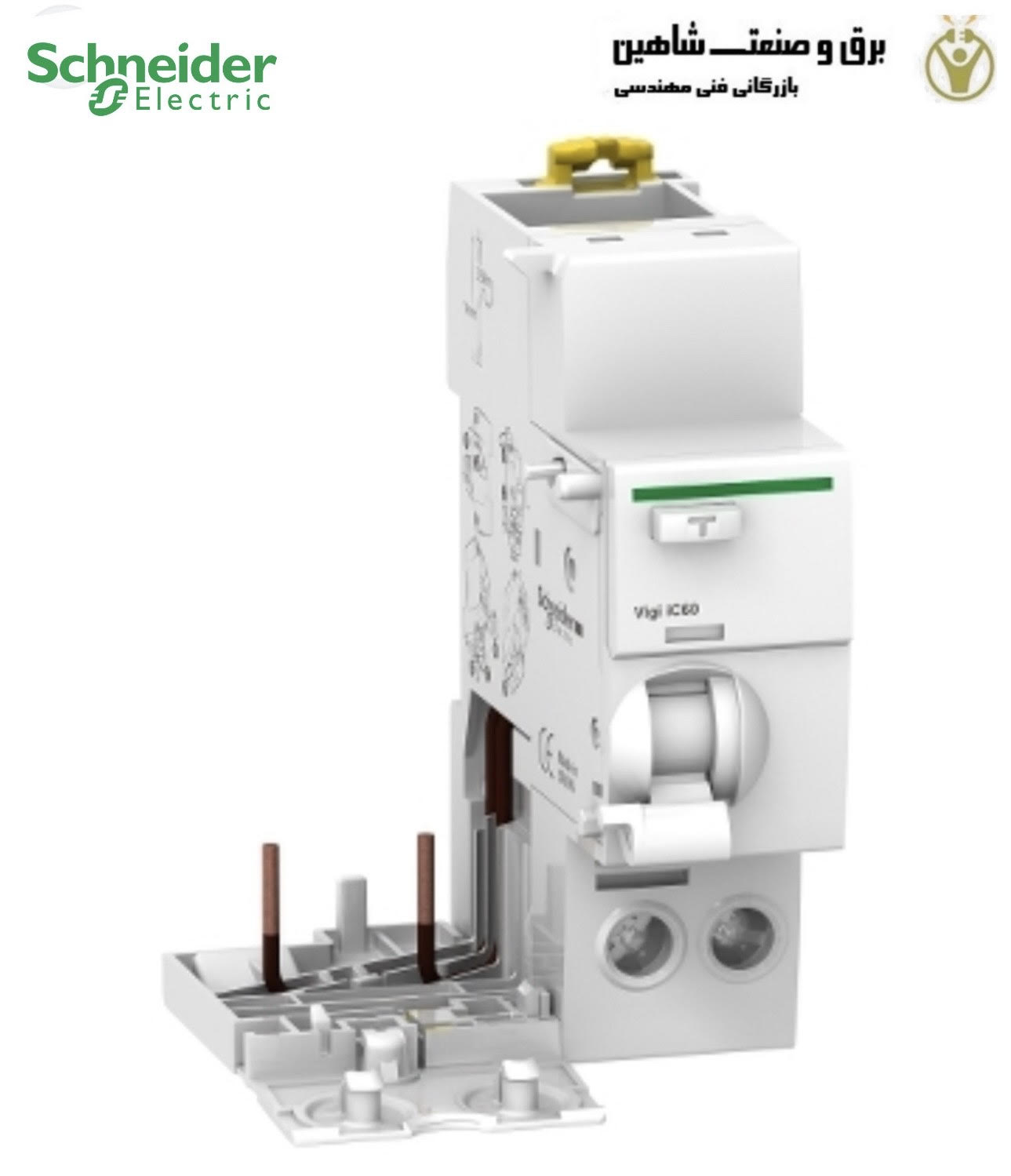

رله نشتی جریان و ارت فالت اشنایدر schneider-merlin gerin مدل A9V44225، محافظت کامل در برابر شوک الکتریکی را برای شما فراهم می‌ کند. این دستگاه 2P است، جریان نامی آن 25A و ولتاژ عملیاتی آن 230VAC تا 415VAC مطابق با IEC 61009-1 است. کلاس حفاظت نشتی زمین از نوع AC با حساسیت 300mA و فناوری مستقل از ولتاژ است. این محصول در برابر اتصال کوتاه، اضافه بار کابل، شوک الکتریکی ناشی از تماس غیرمستقیم و خطرات آتش سوزی محافظت می‌ کند. طراحی این محصول مطابق با استانداردهای IEC 61009-1 و EN 61009-1 است. ولتاژ عملیاتی نامی Ue 230VAC یا 400VAC است. ولتاژ عایق نامی Ui 500VAC است. ولتاژ تحمل ضربه نامی Uimp 6kV است. درجه آلودگی ۳ است. می‌ توان آن را روی ریل DIN نصب کرد.

برای مشاهده سایر تجهیزات اتوماسیون صنعتی کلیک کنید.

ویژگی‌ ها و مزایا رله نشتی جریان و ارت فالت اشنایدر schneider-merlin gerin مدل A9V44225

• تأخیر زمانی حفاظت از نشتی زمین آنی، حساسیت‌ های مختلف میلی‌ آمپر موجود.
• محصول یکپارچه در زمان نصب و سیم‌ کشی صرفه‌ جویی می‌ کند و اتصالات برق را کاهش می‌ دهد. قفل‌ های ریلی DIN دوگانه به این معنی است که نیازی به برداشتن باسبارهای شانه‌ ای در حین سرویس نیست.
• سازگار با باسبارهای شانه‌ ای 3 فاز + N.
• هماهنگی 100٪ بین عملکردهای MCB و RCD.
• حفاظت اضافی با دفاع نشتی زمین، ایمنی کامل را در هر نصبی برای شما فراهم می‌ کند.
• مطابق با IEC با گواهینامه IEC/EN 61009.
• درجه حفاظت IP20 و IP 40.

داده های فنی

• محدوده: Acti9
• نام محصول: Acti9 Vigi iC60
• نوع محصول یا قطعه: دستگاه جریان نشتی اضافی
• نام اختصاری دستگاه: Vigi iC60
• تعداد پل ها: 2P
• جریان نامی: 25 آمپر
• حساسیت به نشتی زمین: 300 میلی‌ آمپر
• تاخیر زمانی حفاظت از نشتی زمین: آنی
• نوع حفاظت از نشتی زمین: نوع AC
• نوع شبکه: AC
• فرکانس شبکه: 50/60 هرتز
• محل قرارگیری دستگاه در سیستم: خروجی
• فناوری قطع جریان نشتی: مستقل از ولتاژ
• ولتاژ عایق نامی برابر 500 ولت AC 50/60 هرتز مطابق با IEC 60947-2 است.
• ولتاژ تحمل ضربه نامی: 6 کیلوولت مطابق با IEC 60947-2
• سازگاری محدوده:
  Acti 9 Acti9 iC60
  Acti 9 Acti9 Reflex iC60
• سازگاری محصول: تک ترمینال
• سیگنالینگ محلی: نشانگر قطع
• نحوه نصب حالت: گیره‌ ای
• پایه نصب: ریل DIN
• اتصال الکتریکی به کلید مینیاتوری: توسط پیچ
• درجه حفاظت IP:
  IP20 مطابق با IEC 60529
  IP40 (محفظه ماژولار) مطابق با IEC 60529
• درجه آلودگی: 3 مطابق با IEC 60947-2
• سازگاری الکترومغناطیسی برابر تحمل ضربه 8/20 میکروثانیه، 250 آمپر مطابق با IEC 61009-1 است.
• دمای هوای محیط برای کار: -5…60 درجه سانتیگراد
• دمای هوای محیط برای نگهداری: -40…85 درجه سانتیگراد
