توضیحات

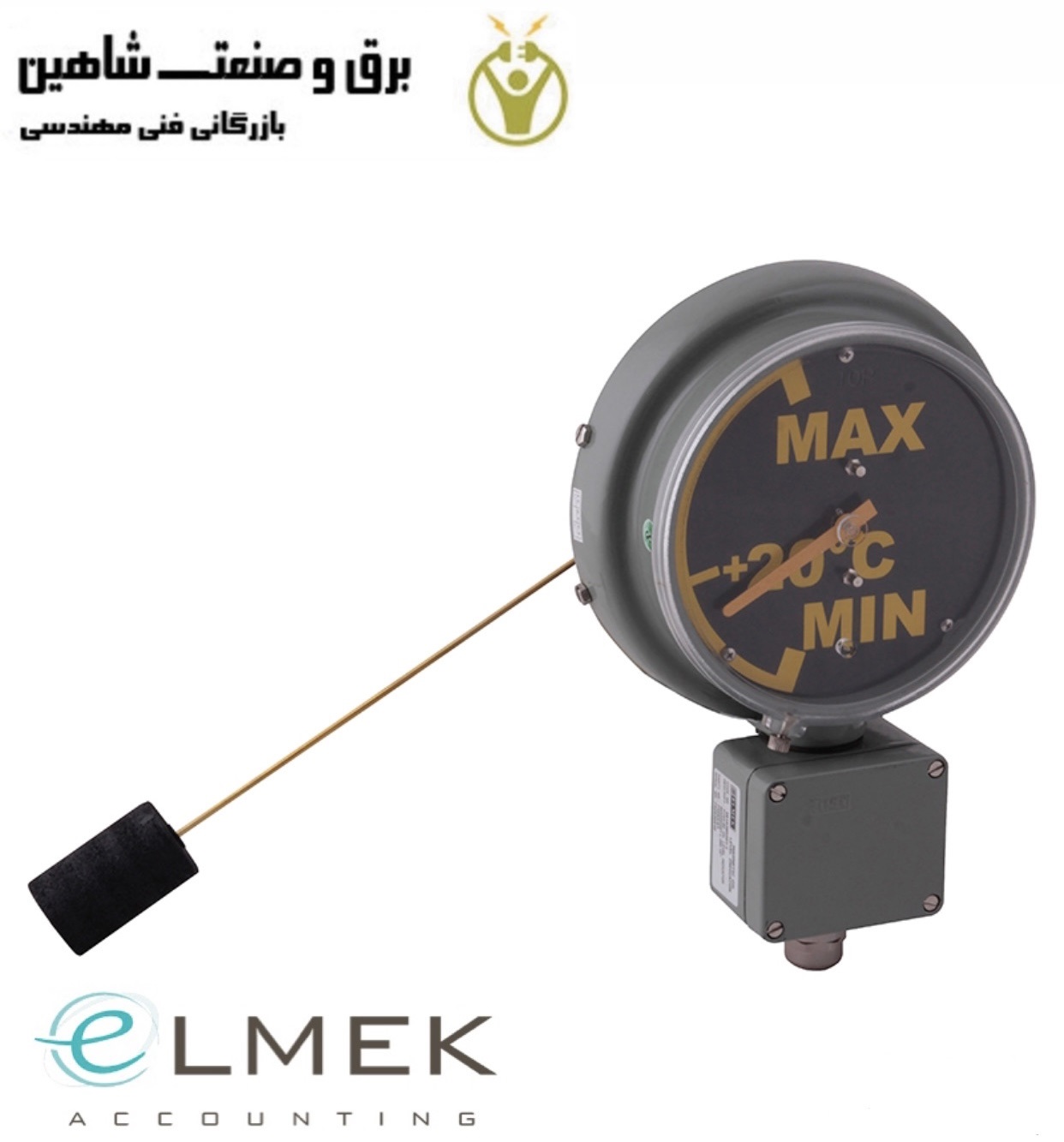

نشانگر روغن ترانس ELMEK مدل KYSA-B2 المک برای ترانسفورماتورهای غوطه ور در روغن با مخزن انبساط یا راکتورها استفاده می شود. آنها بر روی مخزن انبساط نصب خواهند شد. انتقال حرکت شناور با کلاچ مغناطیسی انجام می شود. این سفتی تا 10 بار را تضمین می کند. اگر گنبد دید آسیب ببیند، هیچ روغنی نمی تواند نشت کند و هوای محیط به طور ناخواسته وارد نمی شود. نشانگر روغن مغناطیسی (MOG) وسیله ای است که برای نشان دادن موقعیت سطح روغن عایق ترانسفورماتور در محافظ ترانسفورماتور استفاده می شود. این یک دستگاه مکانیکی است. این نشانگر از تجهیزات ابزار دقیق محسوب می شود. ماگ در ترانسفورماتور از سه قسمت اصلی تشکیل شده است:
- یک شناور
- چیدمان دنده اریب
- یک شماره گیری نشان دهنده
صفحه این دستگاه دارای مقیاس از خالی تا پر می باشد. دارای تقسیمات میانی مانند 1/4، 1/1، 3/4 است. سطح روغن توصیه شده در دمای محیط 30 درجه سانتیگراد یا 35 درجه سانتیگراد نیز ممکن است روی صفحه نمایش داده شود. یک سوئیچ جیوه ای و چرخ دنده اریب با اشاره گر ثابت می شوند. هنگامی که نشانگر می چرخد، تراز سوئیچ جیوه ای نیز با توجه به زاویه چرخش اشاره گر تغییر می کند.
یک شناور از نوع توپ یا درام با یک بازوی شناور به اندازه کافی بلند متصل می شود. یک واحد چرخ دنده مخروطی در طرف دیگر بازوی شناور نصب شده است. واحد دیگر چرخ دنده مخروطی به صورت مغناطیسی با اشاره گر و آرایش سوئیچ جیوه ای جفت می شود. آرایش دنده مخروطی در داخل مخزن محافظ ترانسفورماتور و صفحه، اشاره گر و سوئیچ جیوه ای در خارج از مخزن محافظ قرار گرفته است.
اصل کار نشانگر روغن ترانس ELMEK مدل KYSA-B2 المک
کلیه ترانسفورماتورهای توزیع و الکتریکی غوطه ور روغنی دارای مخزن انبساط هستند که به عنوان محافظ ترانسفورماتور شناخته می شود. این کشتی از انبساط روغن در اثر افزایش دما مراقبت می کند. هنگامی که روغن عایق ترانسفورماتور منبسط می شود، سطح روغن در مخزن محافظ بالا می رود. دوباره وقتی حجم روغن به دلیل کاهش دمای روغن کاهش می یابد، سطح روغن در محافظ پایین می آید. اما حفظ حداقل سطح روغن در مخزن محافظ ترانسفورماتور حتی در کمترین دمای ممکن ضروری است.
بنابراین تمام ترانسفورماتورهای بزرگ قدرت الکتریکی دارای نشانگر سطح روغن مغناطیسی یا گیج روغن مغناطیسی هستند. در مخزن محافظ معمولی، یک توپ توخالی یا درام سبک وزن روی روغن عایق ترانسفورماتور شناور می شود. همانطور که قبلاً در بحث ساخت گیج روغن مغناطیسی توضیح دادیم، بازوی شناور با چرخ دنده مخروطی متصل می شود. طبیعتاً موقعیت شناور بسته به سطح روغن در محافظ بالا و پایین می رود و در نتیجه تراز بازوی شناور تغییر می کند. در نتیجه، چرخ دنده مخروطی می چرخد.
این حرکت چرخ دنده مخروطی به نشانگر خارج از محافظ منتقل می شود، زیرا این نشانگر به صورت مغناطیسی با چرخ دنده مخروطی جفت می شود. نشانگر سطح روغن مغناطیسی نیز با سوئیچ جیوه ای تعبیه شده است. بنابراین نیازی به گفتن نیست، زمانی که سطح روغن در محافظ بالا و پایین می رود، نشانگر روی صفحه MOG حرکت می کند تا سطح واقعی روغن عایق ترانسفورماتور را در مخزن محافظ نشان دهد.
با تغییر تراز سوئیچ جیوه ای همراه با اشاره گر، این سوئیچ بسته می شود و زمانی که نشانگر به موقعیت خالی نزدیک به صفحه گیج روغن مغناطیسی می رسد، زنگ هشدار صوتی به صدا در می آید. این رویداد به ما هشدار می دهد که روغن را در ترانسفورماتور برق پر کنیم. در محافظ سلول هوا، بازوی شناور به سلول هوا متصل می شود و تراز بازوی شناور با تغییر اندازه سلول هوا به دلیل انبساط و انقباض روغن تغییر می کند.
