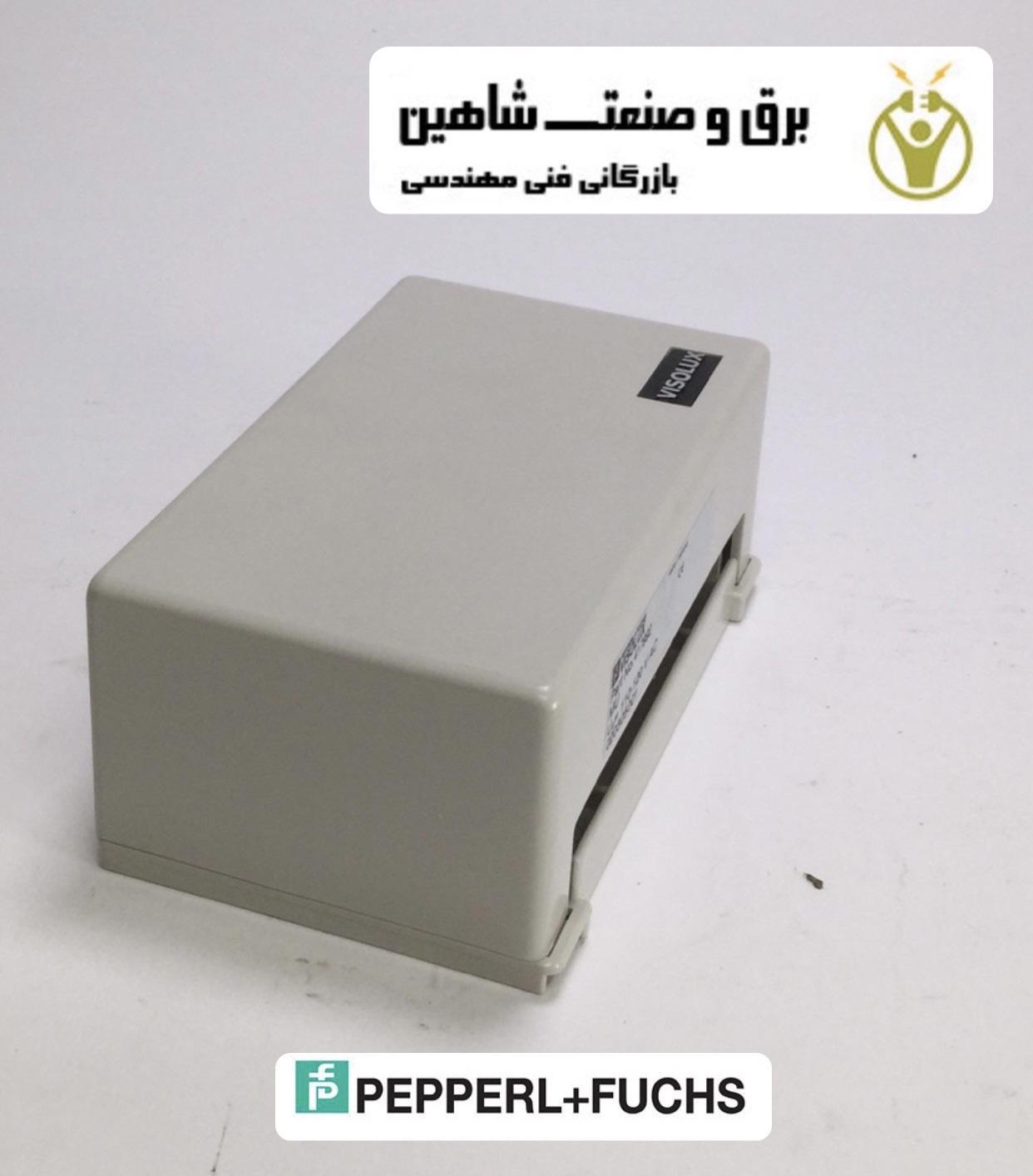

ماژول یا ترانس Pepperl+Fuchs مدل Visolux 417992 ولتاژ را بالا یا پایین و جریان پایین یا بالا را تغییر می دهد. یک ترانسفورماتور دو یا چند سیم پیچ در اطراف یک هسته فولادی دارد. هادی های سیم پیچ، معمولا مسی یا آلومینیومی هستند. سیم پیچ اولیه به منبع برق متصل است. سیم پیچ ثانویه به سمت خروجی یا بار متصل می شود. بین سیم پیچ اولیه و ثانویه هیچ اتصال الکتریکی وجود ندارد. ماژول یا ترانس Pepperl+Fuchs نوع MU Visolux مدل 417992 از اجزاء مهم در تجهیزات اتوماسیون صنعتی است.
• سیم پیچ سوم، گاهی اوقات وجود دارد. انرژی را برای مدار کمکی یا راکتور فراهم می کند.
• هسته و سیم پیچ ها در یک مخزن فولادی پر از روغن معدنی سوار می شوند.
• بوش های عایق، که در بالای مخزن نصب شده اند، سیم پیچ ها را به سایر تجهیزات سیستم قدرت متصل می کنند.
جریان متناوب در سیم پیچ ها باعث ایجاد شار مغناطیسی متناوب در هسته می شود. شار مغناطیسی در هسته، از سیم پیچ دیگری (سیم پیچ ثانویه) عبور می کند و ولتاژ متناوب را در این سیم پیچ القا می کند. مقدار ولتاژ القایی به چهار عامل بستگی دارد:
- ترکیب و شکل هسته
- تعداد دور در سیم پیچ اولیه یا سیم پیچ
- تعداد دور در سیم پیچ یا سیم پیچ ثانویه
- ولتاژ اولیه
در یک ترانسفورماتور دو یا چند سیم پیچ وجود دارد که توسط یک هسته مشترک هدایت کننده شار مغناطیسی به یکدیگر متصل شده اند. شار از یک سیم پیچ (سیم پیچ اولیه)
از سیم پیچ دیگر (سیم پیچ ثانویه) عبور می کند و باعث القای ولتاژ در سیم پیچ ثانویه می شود. القای متقابل دو سیم پیچ را به هم متصل می کند.
ماژول یا ترانس Pepperl+Fuchs نوع MU Visolux مدل 417992 چگونه کار می کنند؟
• یک هسته ترانسفورماتور از قطعات ورق فولادی که به دقت روی هم چیده شده اند ساخته شده است.
• شار مغناطیسی صدها برابر راحت تر از هوا از فولاد عبور می کند.
• هسته به گونه ای شکل می گیرد که حداکثر مسیر فولادی را برای عبور شار، با حداقل شکاف های هوا، امکان پذیر می سازد.
• تک تک ورق های فولادی جریان گردابی بین ورق ها را کاهش می دهد.
