توضیحات

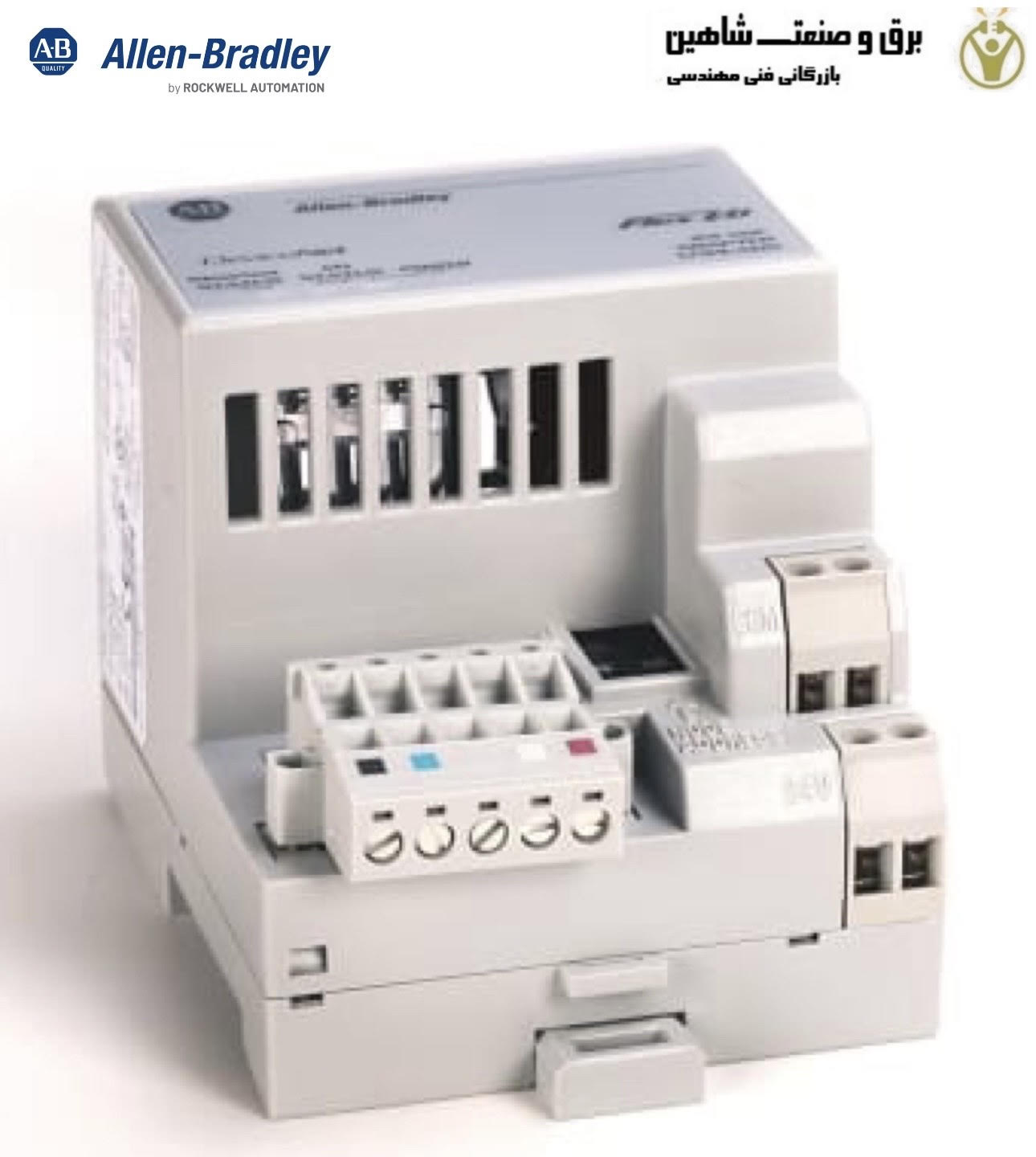

ماژول آداپتور شبکه دستگاه نت Allen-Bradley مدل 794-ADN-B آلن بردلی، یک ماژول ارتباطی Point I/O DeviceNet است. اجرای I/O توزیع شده را با اجازه دادن به ماژول های Point I/O نصب شده در گذرگاه محلی خود و انتقال داده های I/O از طریق رابط DeviceNet یکپارچه، فعال می کند. این ماژول از نصب ریل DIN پشتیبانی می کند و به ولتاژ ورودی DC 24 ولت و توان جانبی میدان 400 میلی آمپر با جریان هجومی 6 آمپر نیاز دارد. این ماژول آداپتور DeviceNet دارای جریان POINTBus 1000 میلی آمپر است.
Allen-Bradley 794-ADN-B متعلق به ماژول های POINT I/O است که عمدتاً برای پیاده سازی سیستم های I/O توزیع شده در یک برنامه صنعتی استفاده می شود. نقطه ورودی/خروجی، از جمله 794-ADN-B دارای مجموعه کوچک و جمع و جور است که بر روی ریل DIN نصب شده و دارای قابلیت ورودی/خروجی با چگالی کم است.
794-ADN-B در سمت چپ رک POINT I/O نصب شده است که به عنوان آداپتور برای انتقال داده های محلی POINT I/O به کنترل کننده اصلی در شبکه DeviceNet از طریق درگاه ارتباطی DeviceNet یکپارچه عمل می کند.
هنگام نصب این آداپتور، آداپتور باید به صورت عمودی روی ریل DIN قرار گیرد. در حالی که آداپتور را به ریل DIN فشار می دهید، فشار محکمی به آداپتور وارد کنید. مکانیسم قفل باید آداپتور را بطور خودکار قفل کند. دوشاخه DeviceNet را به ترمینال DeviceNet وصل کنید و پیچ نگهدارنده واقع در دو طرف ترمینال DeviceNet را ببندید. ماژول های آداپتور شبکه دستگاه نت Allen-Bradley از کاربردی ترین اجزاء در تجهیزات اتوماسیون صنعتی است.
ویژگی های ماژول آداپتور شبکه دستگاه نت Allen-Bradley مدل 794-ADN-B آلن بردلی
ماژول را با تغییر اعداد نمایش داده شده با استفاده از کلید چرخ شست تعبیه شده در سمت راست بالای ماژول پیکربندی کنید. آدرسهای معتبر o تا 63 هستند. وقتی ماژول در این آدرس پیکربندی میشود، هنگام روشن شدن ماژول از آدرس ذخیره شده در حافظه غیرفرار به عنوان آدرس پیشفرض استفاده میکند. ماژول آداپتور DeviceNet I/O Allen-Bradley 794-ADN-B POINT یک وسیله واسط برای برقراری ارتباط با ماژول های POINT I/O است. 794-ADN-B به طور همزمان در شبکه DeviceNet اولیه و شبکه Subnet قرار دارد. PointBus یا POINT I/O backplane پروتکل های شبکه را حفظ می کند و همچنین دارای قابلیت های پیکربندی است.
این آداپتور بخشی از سری ماژول های Bulletin 1734 POINT I/O است. قبل از نصب سایر واحدهای پایه، رابط ارتباطی 794-ADN-B را به صورت عمودی در مقابل ریل DIN نصب کنید. این آداپتور همچنین جایگزینی ایده آل برای سایر ماژول های DeviceNet در سیستم POINT I/O می باشد. هنگام روشن کردن، یک خودآزمایی برنامه ها و حافظه های داخلی مختلف، از جمله نشانگرهای وضعیت (LED) را بررسی می کند. ویژگی ADR (Auto Device Replace) مقادیر دانلود شده پارامترهای پیکربندی را به طور خودکار از دستگاه حذف شده به ماژول جایگزین منتقل می کند.
نرخ باود backplane، آدرسهای ماژول ورودی/خروجی زیرشبکه و شبکه DeviceNet اولیه باید برای آداپتور 1734-AND تنظیم و پیکربندی شوند تا به طور موثر با DeviceNet Masters کار کند. Autobaud نرخ باود شبکه را برای تنظیم نرخ آداپتور منطبق که از 125Kbaud، 250Kbaud، 500Kbaud، و تا 1Mbaud (1000Kbaud) متغیر است، شناسایی می کند.
مشخصات فنی
- سری: POINT I/O
- نوع ماژول: ماژول آداپتور DeviceNet
- ولتاژ ورودی: 23 ولت DC
- توان جانبی میدان: 400 میلی آمپر
- جریان هجومی: 6 آمپر
- مصرف برق: 8.1 وات
- جریان POINTBus: 1000 میلی آمپر
- اتلاف برق: 2.8 وات (در 28.8 ولت)
- ماژول های قدرتمند: حداکثر 63 ماژول
- ظرفیت ماژول ورودی/خروجی: 63 ماژول
- نقاط ورودی/خروجی: حداکثر 504
- نرخ ارتباط DeviceNet: 125K، 250K یا 500K بیت در ثانیه
- مکان: سمت چپ (سیستم 1734)
