توضیحات

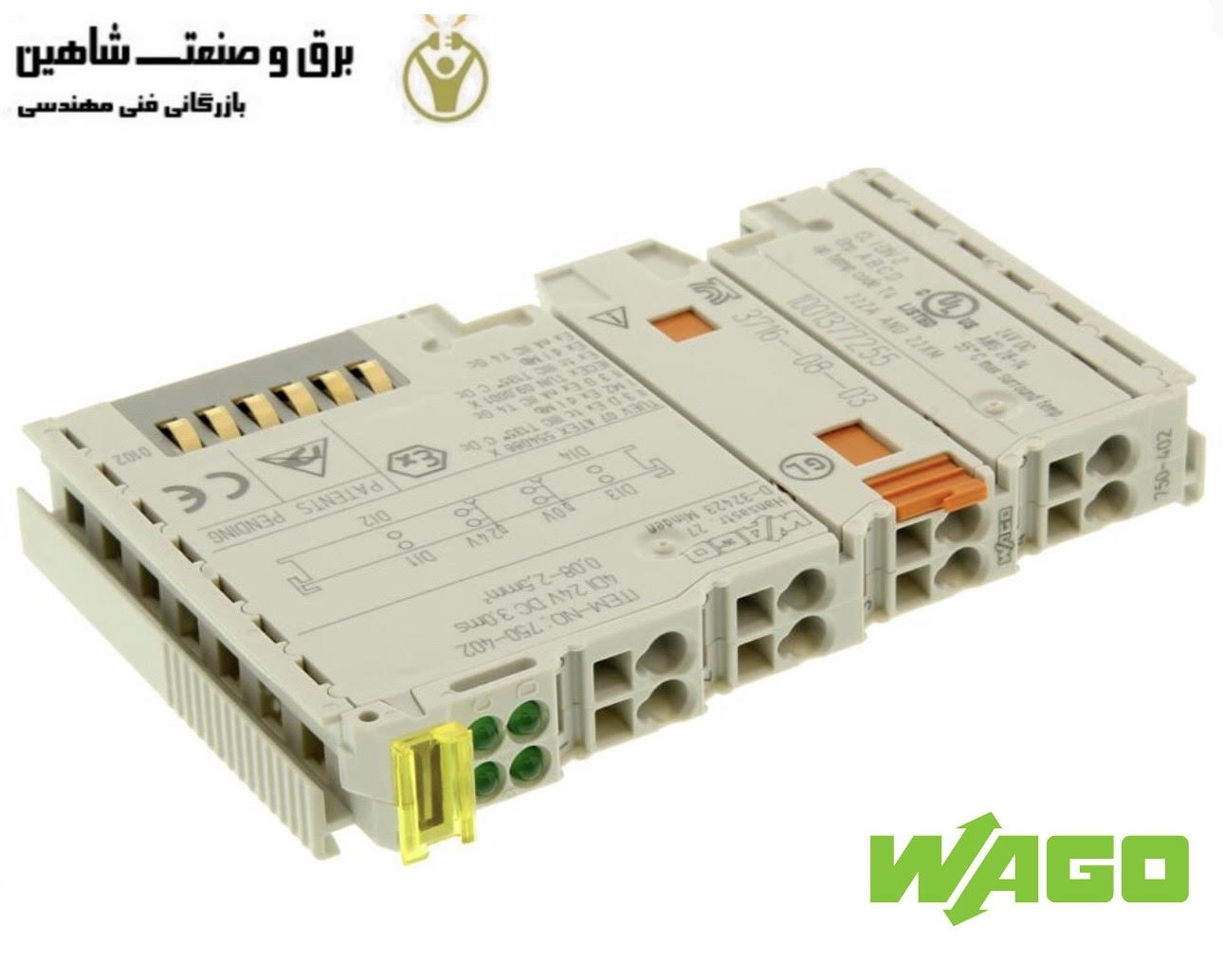

ماژول ورودی دیجیتال wago مدل 750-402 واگو سیگنال های کنترلی را از ناحیه میدان، به عنوان مثال از طریق سنسورها ثبت می کند. هر ورودی دارای یک فیلتر بالادستی برای سرکوب تداخل است. سطوح میدان و سیستم به صورت گالوانیکی از یکدیگر جدا شده اند. 750-402 یک ماژول ورودی دیجیتال 4 کاناله 24VDC است که با سوئیچینگ مثبت و اتصال 2 به 3 هادی طراحی شده است. رنگ آن خاکستری روشن بوده و از اتصال CAGE CLAMP® تشکیل شده است. پایانه های ورودی دیجیتال 4 کانالی سیگنال های کنترلی 24 ولتی باینری را دریافت کرده و آنها را به شکل ایزوله الکتریکی به واحد اتوماسیون سطح بالاتر منتقل می کنند. ماژول ورودی دیجیتال wago یک جزء ضروری در تجهیزات اتوماسیون صنعتی است.

• درجه حفاظت IP20
• 0 تا 55 درجه سانتی گراد محدوده دمای عملیاتی
• برنامه های کاربردی: اتوماسیون و کنترل فرآیند

مشخصات فنی ماژول ورودی دیجیتال wago مدل 750-402 واگو

• تعداد ورودی دیجیتال: 4 عدد
• تعداد کل کانال ها (ماژول): 4
• فرم سیگنال: دیجیتال
• ولتاژ شکل سیگنال: 24 VDC
• اتصال سنسور: 2 x (2 سیم، 3 سیم)؛ برای اتصال سنسورهای اضافی، باید از یک ماژول ضرب پتانسیل مناسب (به عنوان مثال 750-614) نیز استفاده شود.
• سوئیچینگ مثبت مشخصه ورودی
• فیلتر ورودی (دیجیتال): 3 میلی‌ثانیه
• جریان ورودی در هر کانال در سیگنال (1) دارای مقدار 4.5 میلی آمپر است.
• محدوده ولتاژ برای سیگنال (0): DC -3 … +5 V
• محدوده ولتاژ برای سیگنال (1): DC 15 … 30 ولت
• منبع تغذیه سنسور: 24 ولت DC
• حداکثر عرض داده ورودی (داخلی): 4 بیت
• مصرف برق سیستم (5 ولت): 7.5 میلی آمپر
• ولتاژ تغذیه میدان: 24 VDC (-25 … +30 %); از طریق کنتاکت های برق (تامین برق از طریق تماس چاقو؛ انتقال (فقط ولتاژ منبع تغذیه در سمت میدان) از طریق تماس فنر)
• جداسازی پتانسیل: سیستم/میدان 500 ولت
• عناصر نمایشگر: LED (A-D) سبز: وضعیت DI 1 … DI 4
• تعداد کنتاکت های برق ورودی: 2
• تعداد کنتاکت های برق: 2
• ظرفیت انتقال جریان کنتاکت های برق: 10A
• فناوری اتصال: ورودی/خروجی: 8 x CAGE CLAMP® (ورودی‌ها)
• مواد هادی قابل اتصال: مس
• نوع اتصال 1: ورودی
• هادی جامد: 0.08 … 2.5 میلی‌متر مربع / 28 … 14 AWG
• هادی رشته ای ریز: 0.08 … 2.5 میلی متر مربع / 28 … 14 AWG
• طول بریدن: 8 … 9 میلی متر / 0.31 … 0.35 اینچ
