توضیحات

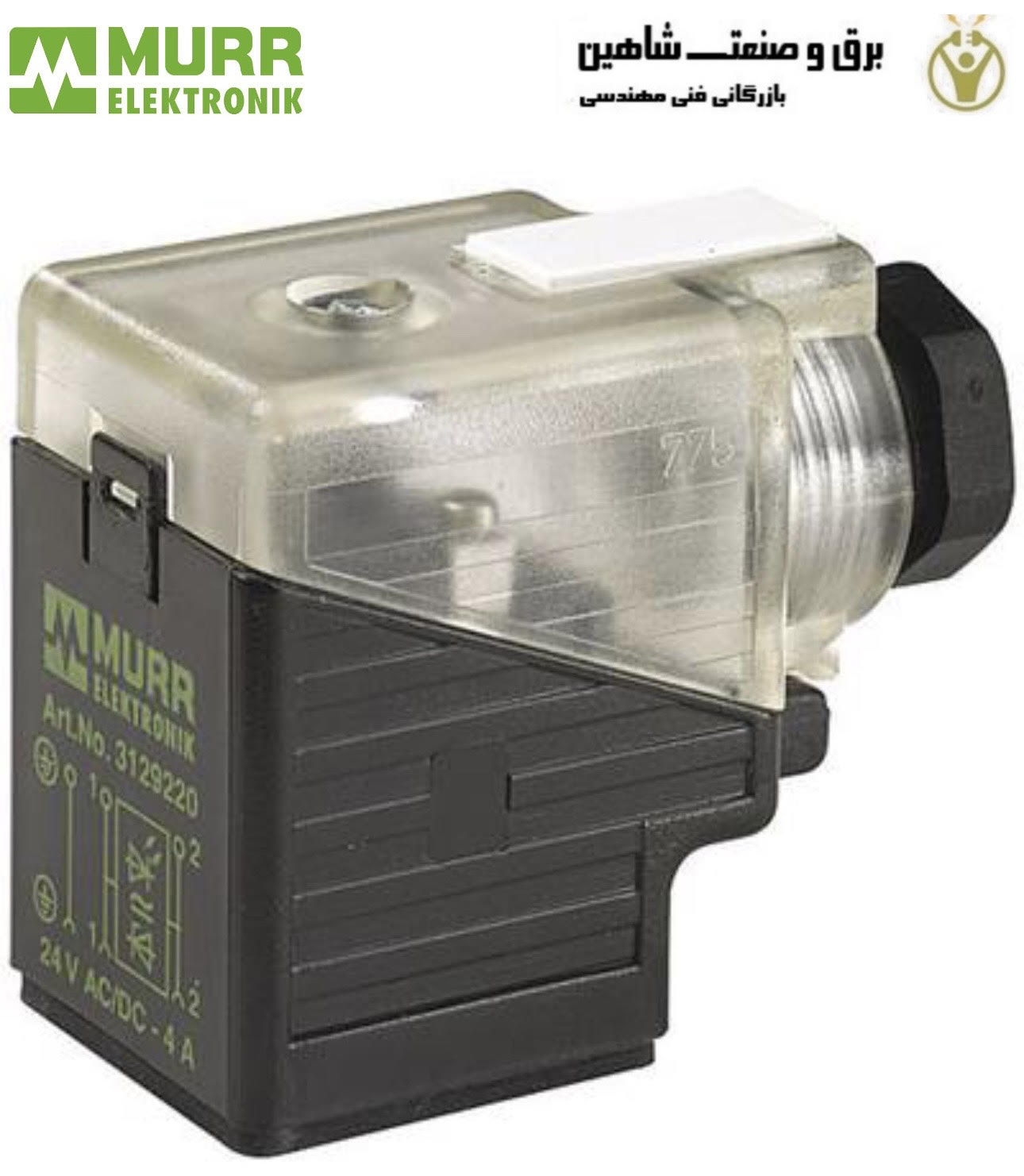

کانکتور سوپاپ مورالکترونیک Murrelektronik مدل MSVS-EB1Z-KS09 کد 7000-29021-0000000 ، یک کانکتور صنعتی از نوع Form A با ابعاد ۱۸ میلی متر است که برای اتصال الکتریکی شیرهای برقی و تجهیزات دارای رابط سازگار با این استاندارد طراحی شده است. این محصول به LED نشانگر و دیود زنر مجهز بوده و برای کاربردهای تغذیه ۲۴ ولت AC/DC مورد استفاده قرار می گیرد.
کانکتور MSVS-EB1Z-KS09 با بدنه پلاستیکی مقاوم در برابر مواد شیمیایی و روغن، ورودی کابل PG9 و درجه حفاظت IP65، گزینه ای برای استفاده در تجهیزات اتوماسیون صنعتی ، پنوماتیک و مدارهای کنترل شیرهای برقی محسوب می شود. اتصال سیم ها از طریق ترمینال پیچی انجام می شود و نصب کانکتور با قرار دادن روی شیر و بستن پیچ صورت می گیرد. مدل MSVS-EB1Z-KS09 را در صفحه رسمی سازنده با شماره محصول 7000-29021-0000000 معرفی می شود.
ویژگی های کلیدی کانکتور MSVS-EB1Z-KS09
- فرم استاندارد با اندازه ۱۸ میلی متر: مناسب برای شیرهای برقی دارای منطبق با این فرم است.
- تغذیه ۲۴ ولت AC/DC: پشتیبانی از محدوده ولتاژ اعلام شده در مشخصات محصول.
- نشانگر LED: ارائه کردن نمایش بصری وضعیت تغذیه یا عملکرد مدار نشانگر، مطابق با محصول داخلی.
- دیود زنر داخلی: بخشی از مدارک حفاظتی کانکتور که برای کاربردهای سازگار با مشخصات سازنده در نظر گرفته شده است.
- ورودی کابل PG9: مناسب برای اتصال کابل با گلند سازگار.
- درجه حفاظت IP65: ارائه حفاظت در برابر نفوذ گردوغبار و پاشش آب مطابق با شرایط استاندارد مربوطه.
- ترمینال پیچی: امکان سیم بندی در محل نصب با رعایت مشخصات اتصال.
مشخصات فنی Murrelektronik MSVS-EB1Z-KS09
- شماره محصول رسمی: 7000-29021-0000000
- نوع محصول: کانکتور شیر برقی (Valve Plug Connector)
- اندازه فرم: 18 میلی متر
- ولتاژ کاری :AC: 24V AC ±20% (19.2 تا 28.8 ولت)
- ولتاژ کاری DC: 24V DC ±25% (18 تا 30 ولت)
- نشانگر: LED
- مدار حفاظتی: دیود زنر (Z-Diode)
- ورودی کابل: PG9
- نوع اتصال سیم :ترمینال پیچی
- تعداد پین: 2 + PE (ارت حفاظتی)
- نحوه نصب: اتصال روی شیر و تثبیت با پیچ
- درجه حفاظت: IP65
- جنس بدنه: پلاستیک با مقاومت مناسب در برابر روغن و مواد شیمیایی
- وزن: حدود 37 گرم
کاربرد کانکتور شیر برقی مورلکترونیک
کانکتور MSVS-EB1Z-KS09 در مدارهای کنترل شیرهای برقی برای اتصال برق بین کابل تغذیه و بوبین شیر مورد استفاده قرار می گیرد. طراحی فرم A و ورودی کابل PG9 آن را برای تجهیزات سازگار با این نوع اتصال مناسب می کند.
موارد استفاده
- سیستم های صنعتی پنوماتیک
- مدارهای کنترل شیرهای برقی
- کارخانه های تجهیزات اتوماسیون
- تابلوهای کنترل و سیستم های فرمان
- تجهیزات دارای شیرهای برقی با فرم A و تغذیه ۲۴ ولت
