توضیحات

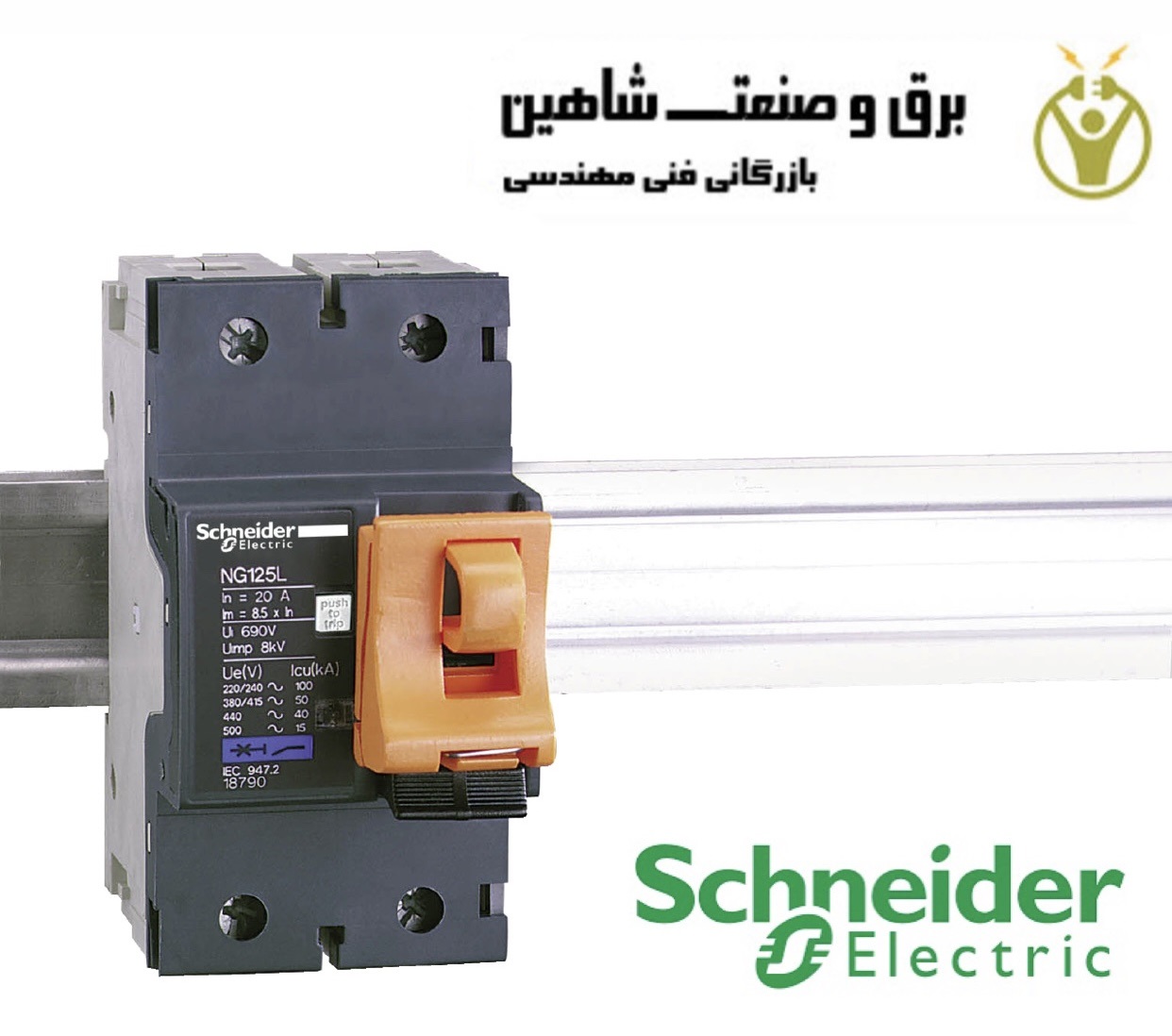

کلید مینیاتوری 2پل 20آمپر Schnieder مدل 18790 اشنایدر یک کلید الکتریکی است که عملکردی کاملا اتوماتیک دارد. کلیدهای مدار مینیاتوری برای جلوگیری از آسیب به مدار الکتریکی طراحی شده اند و مانع از عبور جریان اضافی می شوند. طراحی این کلیدها به شکلی است که در هنگام اضافه بار یا اتصال کوتاه به منظور محافظت در برابر خطاهای الکتریکی و خرابی تجهیزات، خاموش شوند. MCB ها به طور گسترده ای به عنوان اجزای ایزوله در محیط های خانگی، تجاری و صنعتی استفاده می شوند. آنها بخشی از خانواده وسیع تری از قطعات قدرتمندتر مدار شکن را تشکیل می دهند.

کلید مینیاتوری 2پل 20آمپر Schnieder مدل 18790 اشنایدر چگونه کار می کند؟

این قطع کننده مدار کوچک توسط جریان اضافه یا همان جریان الکتریکی که از جریان ایمن تعیین شده فراتر می رود و از یک مکانیسم مکانیکی نسبتا قوی استفاده می کند که برای به حداقل رساندن خرابی ها و هشدارهای کاذب طراحی شده است، راه اندازی می شود.

ورود جریان بیش از حد به مدار باعث می شود که نوار دو فلزی درون MCB گرم شود، خم شود و از بین برود. این یک کلید را آزاد می کند که نقاط تماس الکتریکی را از هم جدا می کند تا قوس (تخلیه الکتریکی) را محدود کند. قوس بوسیله کانال قوس که یک نوار فلزی عایق است تقسیم شده و خنک می شود. پس از رفع عیب و تنظیم مجدد MCB ها، مخاطبین دوباره بسته می شوند.

یک MCB با هدف محافظت مدار در برابر اضافه بار و اتصال کوتاه ساخته شده است که این جریان ها با استفاده از فرآیندهای جداگانه تشخیص داده می شوند. عملیات حفاظت جریان اضافه بار توسط دو نوار فلزی با استفاده از عملیات حرارتی انجام می شود، در حالی که حفاظت از جریان اتصال کوتاه از طریق عملیات الکترو مغناطیسی و توسط سیم پیچ قطع اجرا می شود.
