توضیحات

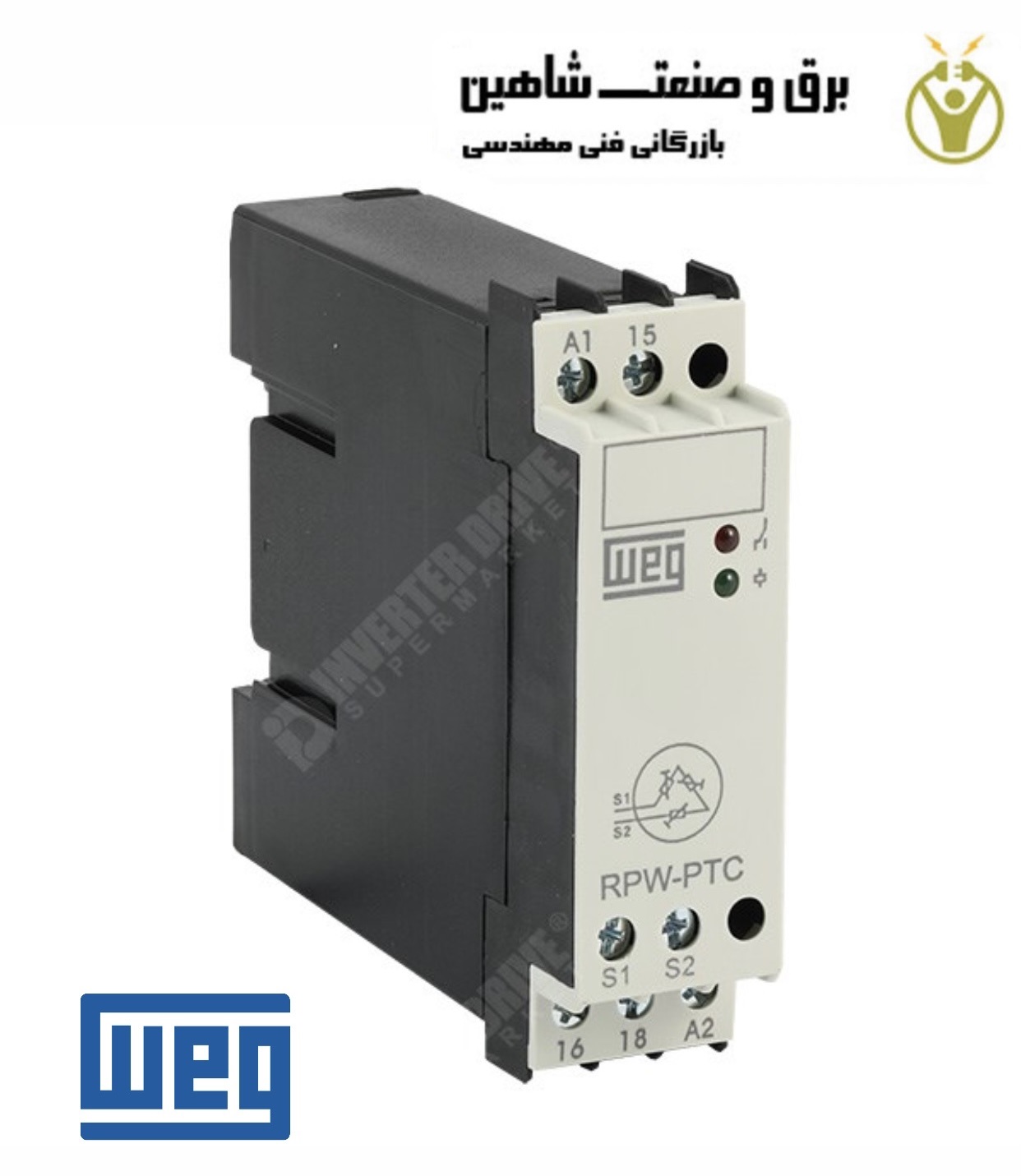

رله محافظ ترمیستور WEG RPW-PTC مدل 10075636 دستگاهی الکترونیکی است که سیستم‌های سه فاز را در برابر افت فاز یا افت خنثی (قابل انتخاب) (RPW FF)، وارونگی توالی فاز (RPW SF) یا هر دو عملکرد یکپارچه در یک محصول (RPW FSF) محافظت می‌کند. هر زمان که یک ناهنجاری در سیستم رخ دهد، رله خروجی خود را تغییر می دهد تا موتور یا فرآیند محافظت شود. RPW که بر اساس استانداردهای بین المللی طراحی شده است، یک راه حل فشرده و ایمن در جعبه های 22.5 میلی متری برای نصب بر روی ریل DIN 35 میلی متری است.
عملکرد رله محافظ ترمیستور WEG RPW-PTC مدل 10075636
رله RPW-PTC دارای نشانگر وضعیت از طریق LED های واقع در جلوی محصول است. هنگامی که رله روشن می شود، LED سبز روشن است. اگر دمای نظارت شده توسط PTC کمتر از مقدار تعریف شده 3.5 کیلو اهم باشد، LED قرمز روشن خواهد شد که عملکرد عادی را نشان می دهد. بنابراین، اگر مقاومت از حد 3.5 کیلو اهم تجاوز کند، رله فوراً کنتاکت های خروجی را تغییر می دهد و LED قرمز خاموش می شود که نشان دهنده وضعیت دمای بیش از حد موتور است. رله فقط زمانی که دما به مقادیر نرمال کاهش یابد دوباره کنتاکت های 15 و 18 را روشن می کند.
علاوه بر این، رله WEG PTC ویژگی تست سنسور را فراهم می کند. در صورت خرابی سنسورهای PTC، LED سبز چشمک می زند. این ویژگی نشان می دهد که سنسورهای PTC یا باز هستند یا در اتصال کوتاه (20 اهم یا کمتر) هستند.
رله محافظ ترمیستور WEG RPW-PTC مدل 10075636 چه کار می کند؟
نظارت مستقیم دقیق دما در سیم پیچ موتور بسیار مهم است. رله های ترمیستور مقاومت سنسورهای PTC ادغام شده در سیم پیچ موتور را ارزیابی می کنند. این یک روش اندازه گیری مستقیم و در نتیجه بسیار دقیق است. یک موتور دارای عناصر ثابت و دوار است. قسمت جامد استاتور است و قسمت دوار روتور است. در موتورهای آسنکرون، سیم پیچ ها در استاتور قرار دارند. استاتور یک محفظه چدنی با پره های رادیاتور با مجموعه هسته ای از ورق های مهر و موم شده و عایق الکتریکی است. معمولاً موتور قفس سنجابی سه فاز دارای سیم‌پیچ‌های سه فاز U، V، W است. سیم‌پیچ‌ها در اطراف شکاف‌های استاتور با یک جابجایی 120 درجه بین سیم‌پیچ‌ها حلقه می‌شوند.
سیم پیچ ها در جعبه ترمینال موتور شروع و به پایان می رسند. سه فاز روی جعبه ترمینال می توانند به صورت ستاره یا مثلث به هم متصل شوند. ولتاژ تغذیه به این ترمینال ها متصل است. یک ژنراتور بر اساس همان اصل کار می کند. در اینجا، U1 و U2، V1 و V2، و W1 و W2 نقاطی هستند که می توان از ولتاژهای تولید شده استفاده کرد. مقدار معینی جریان در هر سیم پیچ جریان دارد. این باعث ایجاد میدان مغناطیسی می شود که باعث حرکت روتور می شود. سنسورهای PTC یکی از اولین قطعاتی هستند که در موتور نصب می شوند. یک ترمیستور برای هر سیم پیچ کافی است زیرا جریان گرمایش در هر سیم پیچ ثابت است. سنسورهای PTC در پایانه های T1 و T2 روی جعبه ترمینال به دستگاه نظارت متصل می شوند.
