توضیحات

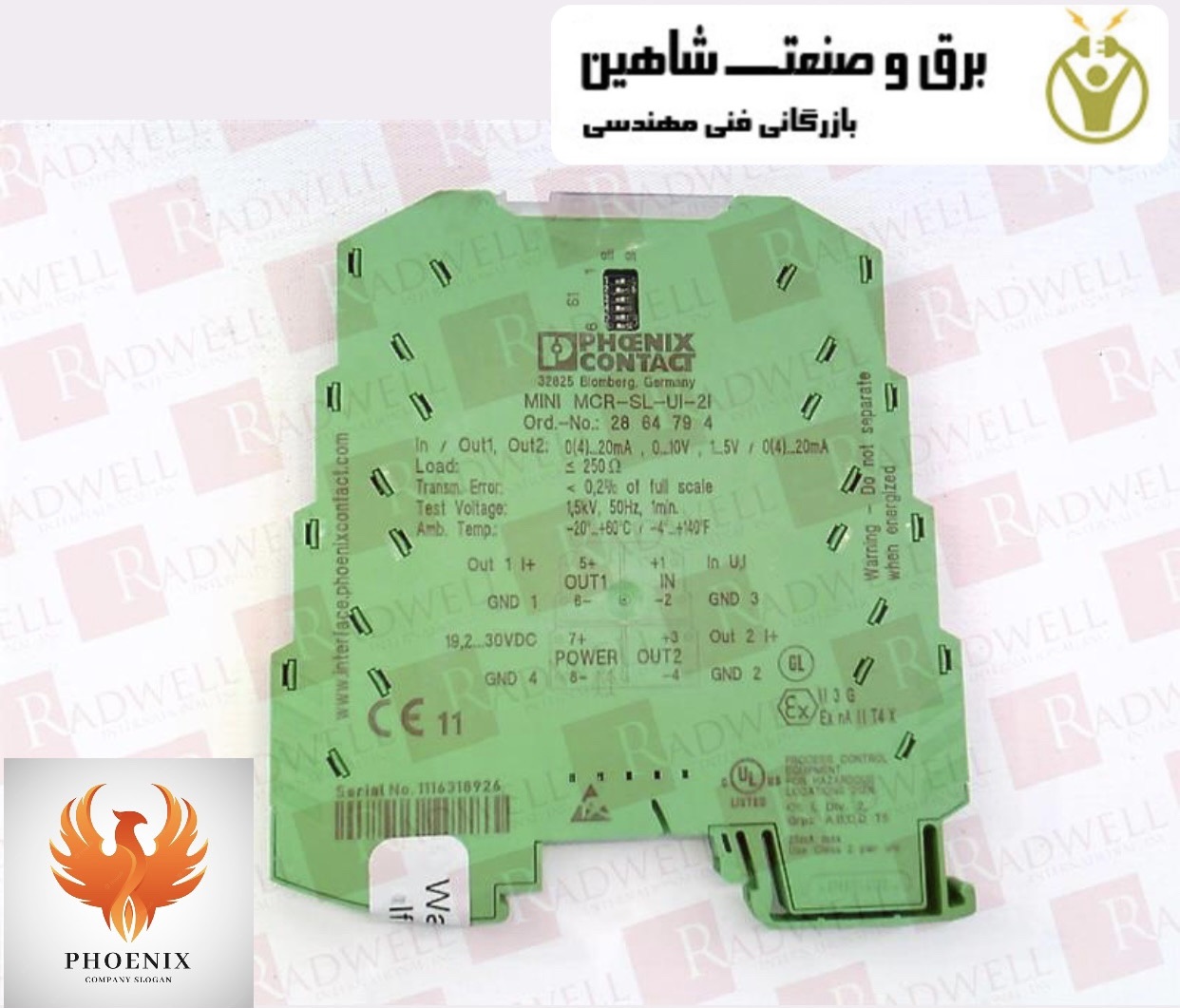

دستگاه تکثیر سیگنال Phoenix مدل 2864794 فونیکس برای جداسازی الکتریکی و تکثیر سیگنال های آنالوگ با اتصال پیچی و با پیکربندی استاندارد مورد استفاده قرار می گیرد. آمپلی فایر جداکننده 4 جهته قابل تنظیم MINI MCR-SL-UI-2I-… با عرض 6.2 میلی متر برای جداسازی الکتریکی، تبدیل، تقویت و فیلتر کردن سیگنال های استاندارد استفاده می شود.
در سمت ورودی، سیگنال های استاندارد آنالوگ 0…20 میلی آمپر، 4…20 میلی آمپر، 0…10 ولت یا 1…5 ولت را می توان انتخاب کرد، در سمت خروجی دو خروجی جریان وجود دارد که می تواند به طور مستقل از یکدیگر با سیگنال 0…20 میلی آمپر، یا 4…20 میلی آمپر، ایزوله الکتریکی (ایزوله 4 طرفه) تنظیم شوند. سوئیچ های DIP، که در کنار بدنه قابل دسترسی هستند، می توانند برای پیکربندی محدوده سیگنال ورودی و خروجی استفاده شوند. برق (19.2 ولت DC تا 30 ولت DC) را می توان از طریق بلوک های ترمینال اتصال روی ماژول ها یا در ارتباط با کانکتور ریلی DIN تامین نمود.
دستگاه تکثیر سیگنال Phoenix مدل 2864794 فونیکس چه کاربردی دارد؟
تقویت کننده سیگنال مداری است که از توان الکتریکی برای افزایش دامنه سیگنال ولتاژ یا جریان سیگنال ورودی استفاده می کند و این نسخه با دامنه بالاتر را در پایانه های خروجی خود خروجی می دهد. تقویت کننده سیگنال ایده آل یک کپی دقیق از سیگنال اصلی ایجاد می کند که بزرگتر است اما از هر نظر یکسان است. در عمل، تقویتکننده «کامل» امکانپذیر نیست، زیرا هیچ مداری نمیتواند به طور کامل و متناسب تمام جنبههای یک سیگنال را از نقطهای مشخص افزایش دهد.
تقویتکنندههای سیگنال جزء ضروری هزاران دستگاه از جمله سیستمهای تلفن ثابت و تلفن همراه، سیستمهای موسیقی و آدرس عمومی، سیستمهای جمعآوری داده (DAQ)، فرستندههای فرکانس رادیویی، کنترلکنندههای سروو موتور و تعداد بیشماری دیگر هستند.
در سیستمهای اکتساب داده (DAQ)، تقویتکنندههای سیگنال برای افزایش دامنه سنسورهایی که سیگنالهای کوچکی را تولید میکنند، تا سطحی که میتوانند به مبدل A/D (ADC) برای دیجیتالیسازی ارسال شوند، مورد نیاز است. مبدل معمولی آنالوگ به دیجیتال دارای دیافراگم ورودی ± ولت است. بنابراین، سیگنال های ترموکوپل، شنت، استرین گیج و غیره که به مراتب کمتر از ± ولت هستند، باید قبل از ارسال به ADC به میزان قابل توجهی تقویت شوند.
