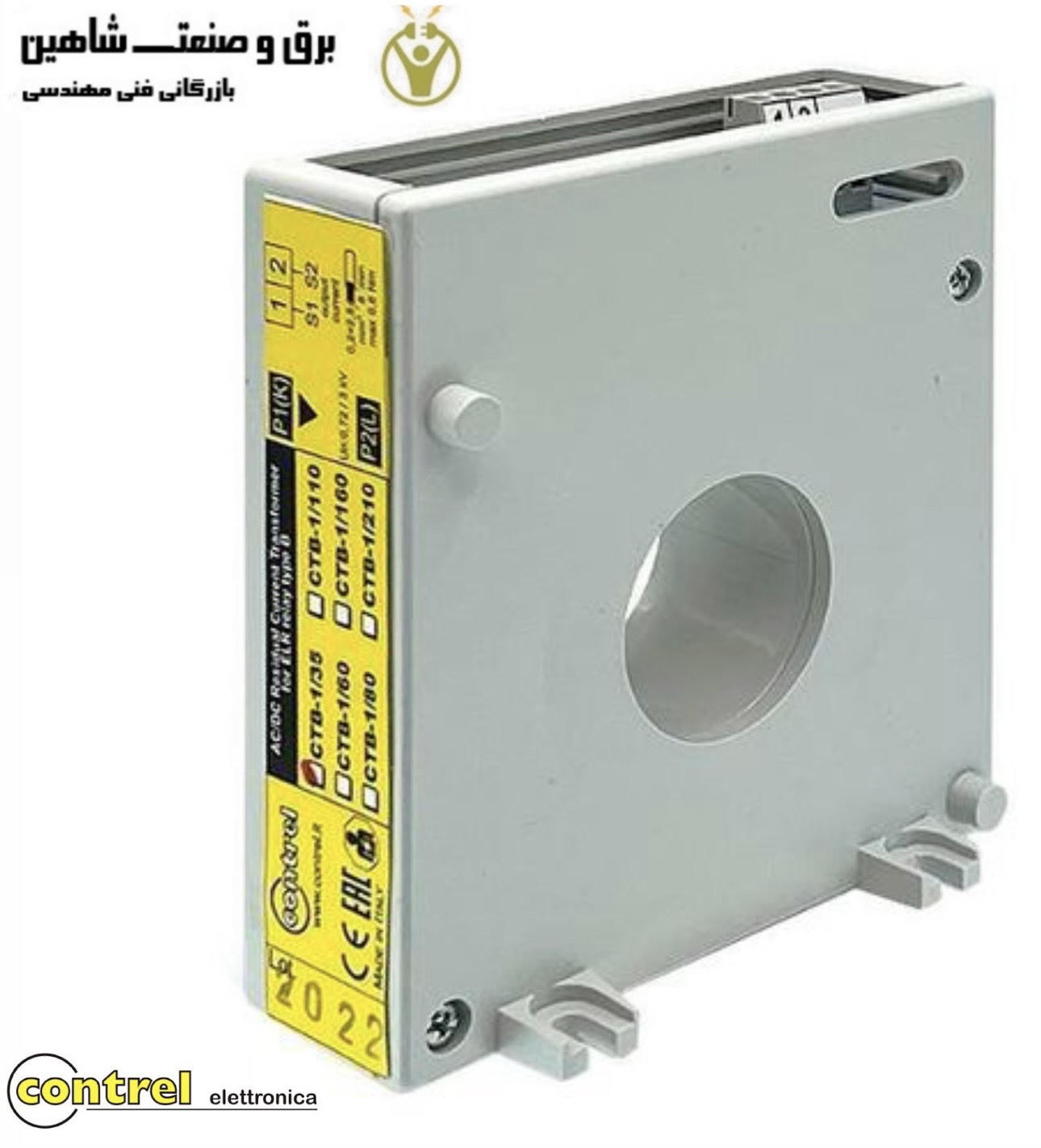

ترانسفورماتور جریان CONTREL مدل CNE3CT01 کد CT-1/35 کنترل وظیفه تقسیم یا پایین آوردن جریان های متناوب AC بسیار بالا به سطوح پایین تر برای ایمنی و همچنین اندازه گیری آسان تر را برعهده دارد. آنها جریان را به چیز دیگری تغییر نمی دهند – آنها به سادگی آن را تقسیم می کنند. خروجی های کاهش یافته آنها به آمپرمترها و سایر ابزارها برای اهداف نظارتی و همچنین به رله ها و سایر سیستم ها برای کاربردهای حفاظتی در سیستم های قدرت ارسال می شود. ترانسفورماتور جریان CONTREL مدل CNE3CT01 کد CT-1/35 از تجهیزات اتوماسیون صنعتی مهم و کاربردی است.
یک ترانسفورماتور جریان دارای یک سیم پیچ اولیه تک چرخشی است که به عنوان “میله اولیه” نیز شناخته می شود. این اولیه جریان کامل را حمل می کند. سیم پیچ ثانویه دارای پیچ های زیادی است که خروجی آن تقسیم جریان است. نسبت سیم پیچ اولیه به ثانویه سطح خروجی اندازه گیری شده در خروجی ثانویه را تعیین می کند. به عبارت دیگر، جریان در مدار ثانویه، جریان در مدار اولیه (با فرض یک دور اولیه) تقسیم بر تعداد دورهای ثانویه است. سیم پیچ اولیه می تواند اشکال مختلفی داشته باشد. این ممکن است یک میله اتوبوس باشد که از سوراخ مرکزی عبور می کند، یک پیچ صاف، سیم سنگینی که دور یک هسته پیچیده شده است، و سایر تغییرات.
ترانسفورماتورهای جریان اغلب در کاربردهایی با جریان های بسیار بالا استفاده می شوند. توجه داشته باشید که سیم پیچ اولیه بسته به کاربرد ممکن است بیش از یک دور داشته باشد. باز هم، این نسبت سیم پیچ بین اولیه و ثانویه است که خروجی را تعیین می کند. ترانسفورماتورهای جریان به دلیل دقت بالا و خطی بودن در محدوده اندازه گیری طراحی شده برای کنترل شناخته شده اند. در نتیجه، آنها به شدت در کاربردهای تولید و انتقال نیرو استفاده می شوند. از آنجایی که آنها طوری طراحی شده اند که سیم پیچ اولیه را بدون دست زدن به آن احاطه کنند، جداسازی گالوانیکی بین جریان و متر و سایر ابزارهای اندازه گیری ایجاد می کنند.
CT ها به دو صورت فاکتورهای هسته جامد و هسته تقسیم شده در دسترس هستند. یک هسته جامد به شکل حلقوی (دونات) است، به این معنی که برای عبور از هسته، میله اتوبوس باید از برق جدا شود. در برخی از کاربردها این امکان پذیر نیست، از این رو CTs با هسته تقسیم شده اختراع شد، که در آن هسته لولا می شود تا بتواند دوباره باز و بسته شود تا از گذرگاه عبور کند. در بیشتر موارد، یک هسته تقسیم شده باعث کاهش کمی دقت می شود، اما این فاکتور شکل در برخی از برنامه ها یک ضرورت است.
کاربردهای ترانسفورماتور جریان CONTREL مدل CNE3CT01 کد CT-1/35 کنترل
- اندازه گیری و صورتحساب، در محیط های مسکونی، تجاری و صنعتی.
- نظارت بر کیفیت برق، حفظ قدرت پایدار و با کیفیت بالا.
- رله های حفاظتی، تشخیص شرایط اضافه جریان، و قطع کننده های مدار
- تشخیص و تجزیه و تحلیل خطا، تشخیص مدارها و سایر خطاها
- سیستم های مدیریت انرژی، نظارت بر جریان جریان و تجزیه و تحلیل مصرف انرژی.
- انرژی های تجدیدپذیر، نظارت بر عملکرد سیستم های انرژی خورشیدی و بادی
- حفاظت موتور، تشخیص سطوح غیر طبیعی برای جلوگیری از آسیب
- نظارت بر پست، حصول اطمینان از توزیع کارآمد برق
- سیستم های تهویه مطبوع، بهینه سازی عملکرد موتور، و تشخیص عیوب
- کنترل فرآیند صنعتی، نظارت بر سطوح جریان مناسب
