نشت جریان به زمین معمولاً اولین نشانه خرابی عایق کابل، نفوذ رطوبت یا تماس یک فاز با بدنه تجهیز است و اگر به‌موقع تشخیص داده نشود، به برق‌گرفتگی، آتش‌سوزی یا سوختن موتور منجر می‌شود. رله ارت فالت ELR-7 برای تشخیص همین نشتی‌ها طراحی شده و با کلیدهای هوایی و کامپکت تابلو کار می‌کند تا مدار معیوب را پیش از گسترش خطا قطع کند.
کاربرد رله ارت فالت ELR-7
این رله در تابلوهای اصلی و فرعی توزیع، تابلوهای موتورخانه، کارخانه‌ها، ساختمان‌های تجاری و هر جایی که کلید اصلی جریان نامی بالایی دارد و کلید محافظ جان معمولی پاسخ‌گو نیست، استفاده می‌شود. رله ارت فالت ELR-7 از کلید قطع جداست و از طریق بوبین قطع (شنت تریپ) به کلید فرمان می‌دهد؛ بنابراین با کلیدهایی با جریان صدها یا هزاران آمپر هم قابل استفاده است. امکان تنظیم زمان تأخیر نیز اجازه می‌دهد بین رله ورودی اصلی و رله‌های فیدرهای پایین‌دست هماهنگی ایجاد شود تا با نشتی در یک فیدر، کل تابلو بی‌برق نشود.
ویژگی‌های رله ارت فالت ELR-7

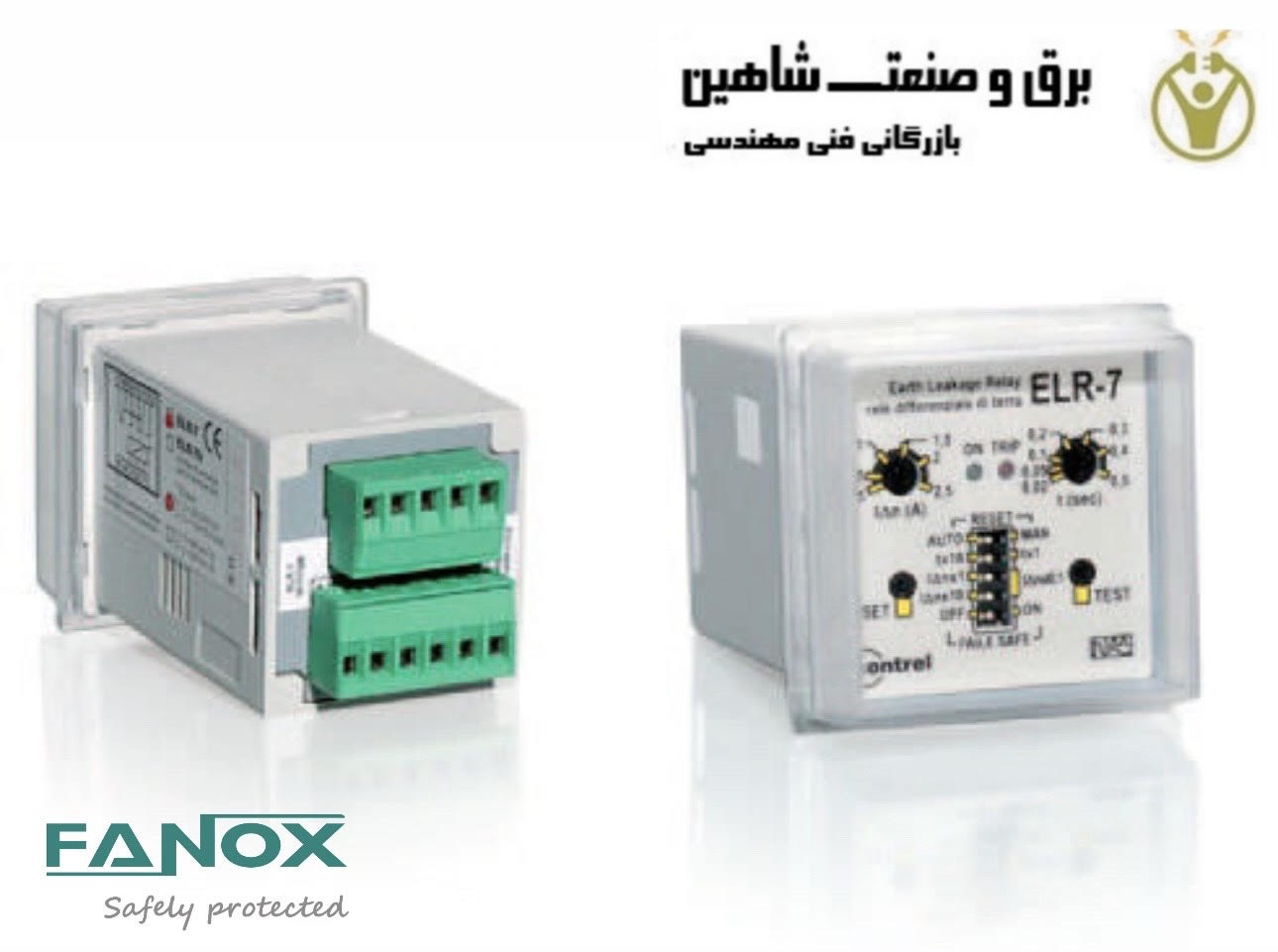

این مدل برای نصب روی درب تابلو ساخته شده و ترمینال‌های آن در پشت دستگاه قرار دارند تا ابعاد کلی کوچک بماند. محدوده وسیع تنظیم جریان قطع و زمان تأخیر، امکان استفاده از یک مدل را هم برای حفاظت افراد و هم برای حفاظت تجهیزات فراهم می‌کند. فیلترهای یکپارچه در مدار ورودی، دستگاه را در برابر نویز و اختلالات خارجی محافظت می‌کنند و از قطع کاذب جلوگیری می‌کنند. دو کنتاکت تبدیلی مستقل هم امکان ارسال هم‌زمان فرمان قطع به کلید و سیگنال آلارم به سیستم کنترل یا چراغ خطا را می‌دهند. پوشش شیشه‌ای شفاف جلوی دستگاه نیز از تنظیمات در برابر تغییر ناخواسته محافظت می‌کند.
نصب و سیم‌بندی
رله ارت فالت ELR-7 به یک ترانس جریان حلقوی (CBCT) نیاز دارد که همه فازها و نول مدار از داخل آن عبور می‌کنند؛ سیم ارت (PE) نباید از داخل ترانس رد شود. ثانویه CBCT به ترمینال‌های ورودی رله وصل می‌شود و یکی از کنتاکت‌های خروجی، بوبین قطع کلید اصلی را فرمان می‌دهد. قطر داخلی CBCT باید با کابل‌های مدار متناسب باشد و کابل‌ها بهتر است در مرکز ترانس قرار بگیرند.
تنظیم حساسیت و زمان
برای حفاظت افراد در برابر برق‌گرفتگی، حساسیت‌های پایین در حد ده‌ها میلی‌آمپر و برای حفاظت در برابر آتش‌سوزی و تجهیزات، مقادیر بالاتر تا چند آمپر انتخاب می‌شود. در مدارهایی که اینورتر یا کابل‌های طولانی دارند، حساسیت را کمی بالاتر از نشتی طبیعی مدار تنظیم کنید تا قطع کاذب رخ ندهد. پس از نصب هم با دکمه تست، عملکرد رله ارت فالت ELR-7 و مسیر قطع کلید را بررسی کنید.
مقایسه با سایر مدل‌ها
اگر به رله ریلی و ماژولار نیاز دارید، قیمت رله ارت فالت لواتو 31RM415 را ببینید. برای نمونه‌های دیگر از برندهای ایتالیایی هم قیمت رله ارت فالت تایترونیک RMT1 و قیمت رله نشت جریان فرر X48DSA030X20E را بررسی کنید. برای آشنایی کامل با انواع این تجهیز، تفاوت آن با کلید محافظ جان و روش‌های حفاظت خطای زمین در فشار متوسط، انواع رله ارت فالت را ببینید.
قیمت و خرید رله ارت فالت ELR-7
برق و صنعت شاهین رله ارت فالت ELR-7 و سایر رله‌های نشتی جریان را برای تابلوسازان و واحدهای بهره‌برداری عرضه می‌کند. برای اطلاع از قیمت روز، موجودی و انتخاب CBCT مناسب، استعلام قیمت روز را از کارشناسان فروش بگیرید.
سوالات متداول
آیا رله ارت فالت ELR-7 بدون CBCT کار می‌کند؟
خیر، رله جریان نشتی را از ثانویه ترانس حلقوی دریافت می‌کند و بدون آن قادر به اندازه‌گیری نیست.
دو کنتاکت خروجی رله چه کاربردی دارند؟
معمولاً یکی برای فرمان قطع به بوبین کلید و دیگری برای ارسال آلارم به چراغ خطا، PLC یا سیستم مانیتورینگ استفاده می‌شود.
تفاوت این رله با کلید محافظ جان چیست؟
کلید محافظ جان حساسیت ثابت دارد و خودش مدار را قطع می‌کند، اما رله ارت فالت ELR-7 تنظیمات جریان و زمان دارد و با فرمان به کلیدهای بزرگ، امکان هماهنگی حفاظتی بین فیدرها را فراهم می‌کند.
مشخصات فنی رله حفاظت از نشت زمین contrel-fanox مدل ELR-7 کنترل فانوکس
- نام محصول ELR-7
- نوع محصول رله حفاظتی جریان باقیمانده
- سنسور جریان نشتی زمین سازگاری سنسورهای فعلی CT-1
- کاربرد رله حفاظتی جریان باقیمانده
- ولتاژ تغذیه 240/415 VAC 50/60 هرتز
110 VAC/DC
24/48 VAC/DC (اختیاری)
240 VDC (اختیاری) - مصرف برق 5.5 VA
- نوع اندازه گیری اندازه گیری داخلی جریان خطای زمین
- نوع تنظیم نشتی زمین باقیمانده 0,025…25 A
- نوع تنظیم تاخیر زمان نشت زمین باقیمانده 0.02…5 ثانیه
- کلاس حفاظت در برابر نشت زمین نوع A
- فیلتر هارمونیک سوم (اختیاری)
- تابع تست محلی
- تغییر رله خروجی 1 (TRIP)
5 A (240 VAC) - نشانگرهای نمایشگر LED سبز (روشن روشن)
- LED قرمز (TRIP)
- حالت نصب پایه فلاش 48×48 میلی متر
- استاندارد IEC/EN 61010
IEC/EN 61000-6-2EN
IEC/EN 61000-6-3
IEC/TR 60755 - وزن 300 گرم
- محیط
درجه IP حفاظت IP40 جلو
پایانه های IP20
رطوبت نسبی 5…90%
دمای کارکرد -10…+60 درجه سانتی گراد
دمای نگهداری -20…+80 درجه سانتی گراد - گزینه ها
گرمسیری شدن
فیلتر هارمونیک سوم
پوشش شفاف IP65
