توضیحات

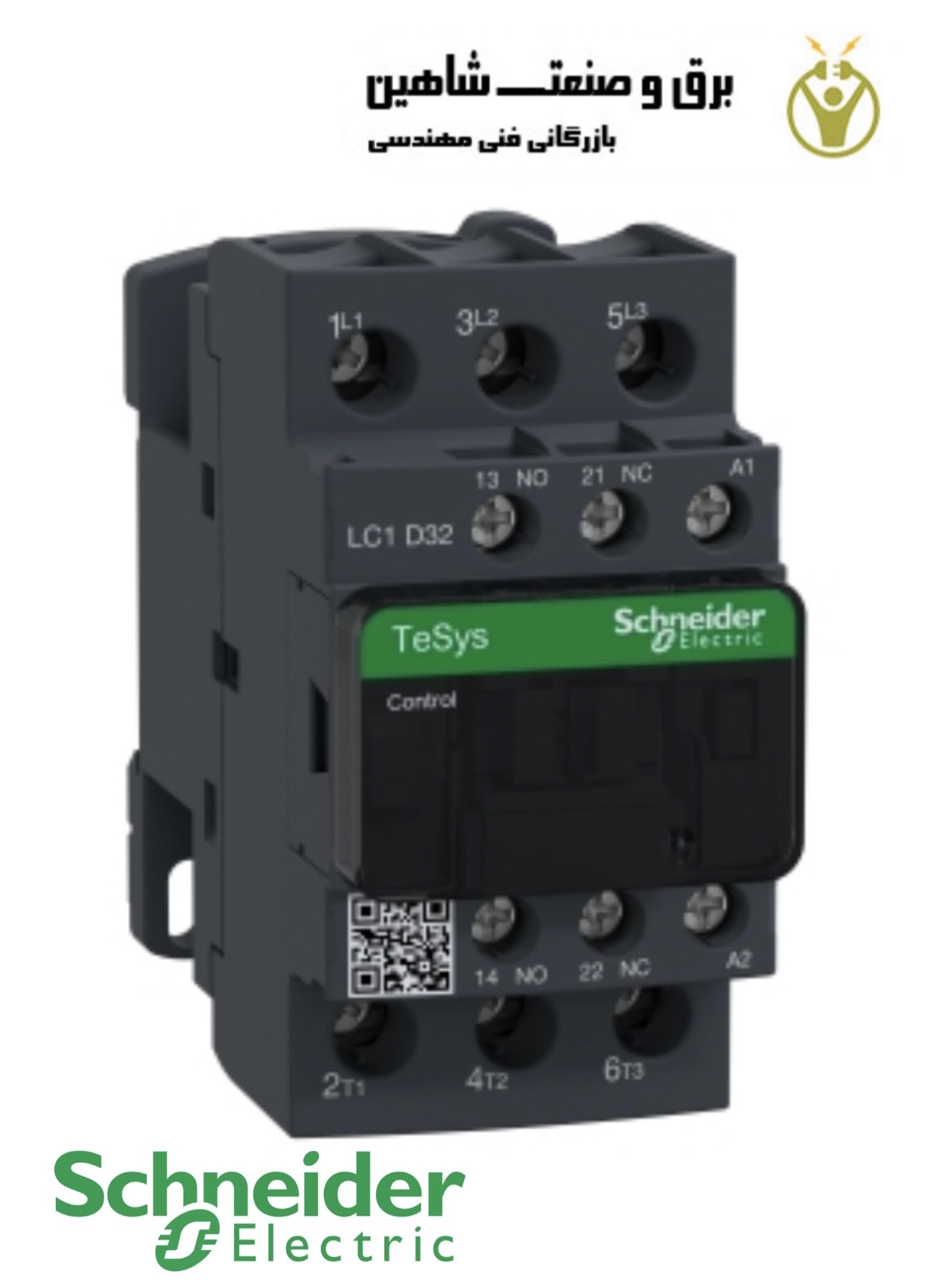

کنتاکتور D32 اشنایدر Schneider مدل LC1D32M7، برای کاربردهای کنترل موتور تا 32A/690V AC-3/3e (15kW@400V) مورد استفاده قرار می گیرد. از آن می‌ توان برای ایجاد استارت موتور برای تقریباً هر نوع کاربردی استفاده کرد. برای سرعت‌ های کارکرد تا 3600 سیکل در ساعت و محیط‌ هایی تا 60 درجه سانتیگراد، قابلیت اطمینان و دوام بالایی را ارائه می‌ دهد. جمع و جور (عرض 45 میلی‌ متر)، نصب روی ریل DIN یا پیچ. کنتاکتور برای 7.5HP در 200 تا 208VAC، 10HP در 240VAC، 20HP در 480VAC و 30HP در 600VAC سه فاز رتبه‌ بندی شده است.

این کنتاکتور در صورت استفاده با یک مدارشکن ۴۸۰ ولت AC تا ۶۰ آمپر، می‌ تواند SCCR تا ۸۵ کیلوآمپر داشته باشد. در صورت استفاده با فیوز کلاس J یا CC تا ۶۰۰ ولت AC ۸۰ آمپر، می‌تواند SCCR تا ۱۰۰ کیلوآمپر داشته باشد. کنتاکتور با یک سیم‌ پیچ ۲۲۰ ولت AC با فرکانس ۵۰/۶۰ هرتز ارائه می‌ شود. کنتاکت NC دارای گواهینامه آینه‌ ای است. ترمینال‌ های گیره پیچی برای اتصالات بار و کمکی استفاده می‌ شوند. طیف گسترده‌ ای از لوازم جانبی، برآورده کردن الزامات اکثر کاربردها را آسان می‌ کند.

کنتاکتور LC1D32M7 اشنایدر الکتریک برای مدیریت توان‌ های تا ۱۵ کیلووات طراحی شده است، که آن را برای طیف وسیعی از کاربردها مناسب می‌ کند. این کنتاکتور دارای ولتاژ تماس بالا ۶۹۰ ولت AC است و به گونه‌ ای طراحی شده است که عملکرد ایمن و قابل اعتمادی را در محیط‌ های مختلف ارائه دهد. این کنتاکتور برای تحمل دماهای بین -5 تا +60 درجه سانتیگراد ساخته شده است، که آن را برای استفاده در انواع شرایط عملیاتی سخت مناسب می‌ سازد.

ویژگی‌ ها و مزایا کنتاکتور D32 اشنایدر Schneider LC1D32M7

• کنتاکتور ۳ پلی برای کاربردهای متنوع
• نوع ترمینال پیچی برای اتصالات آسان و ایمن
• محدوده دمای عملیاتی گسترده از ۵ درجه سانتیگراد تا ۶۰+ درجه سانتیگراد
• رده استفاده AC 3 برای عملکرد کارآمد مدار قدرت
• طراحی جمع و جور با ابعاد ۸۵ میلی‌ متر در ۴۵ میلی‌ متر در ۹۰ میلی‌ متر
• ولتاژ تماس بالا ۶۹۰ ولت AC برای ایمنی بیشتر

کاربردها

• ایده‌ آل برای کنترل موتور در تجهیزات اتوماسیون صنعتی
• مناسب برای استفاده در سیستم‌ های HVAC برای عملکرد قابل اعتماد
• مناسب برای کاربردهای کنترل روشنایی در ساختمان‌ های تجاری
• قابل استفاده در پمپ‌ ها، فن‌ ها و کمپرسورها برای عملکرد کارآمد

داده های فنی LC1D32M7

• برند: اشنایدر الکتریک
• ولتاژ سیم‌پیچ: ۲۲۰ ولت متناوب
• تعداد پل ها: ۳
• ولتاژ کنتاکت: ۶۹۰ ولت متناوب
• جریان کنتاکت: ۳۲ آمپر
• سری: LC1D
• توان نامی: ۱۵ کیلووات
• محدوده: TeSys D
• عملکرد: مانیتورینگ موتور ۳ فاز
• پیکربندی حالت عادی: ۳NO
• پیکربندی کنتاکت کمکی: ۱NO + ۱NC
• تعداد کنتاکت‌ های کمکی: ۲
• نوع ترمینال: پیچی
• طول: ۸۵ میلی‌ متر
• عرض: ۴۵ میلی‌ متر
• عمق: ۹۰ میلی‌ متر
• پیکربندی پل و اتصال: ۳P
• حداکثر دمای کارکرد: ۶۰+ درجه سانتی‌گراد
• حداقل دمای کارکرد: ۵- درجه سانتی‌گراد
• روش نصب: ریل DIN
