توضیحات

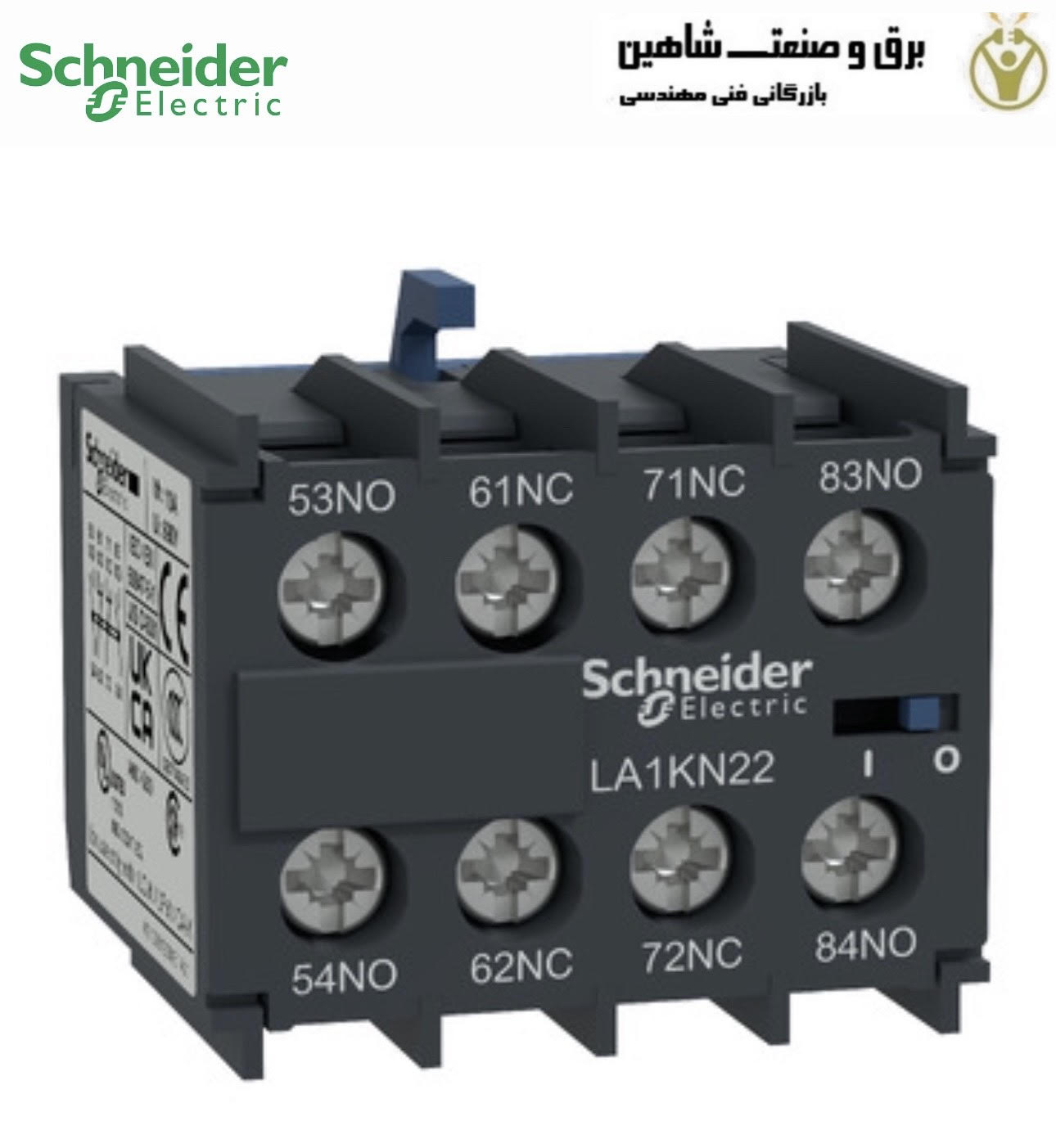

بلوک سوئیچ کمکی Schneider مدل LA1KN22 اشنایدر یک بلوک تماسی کمکی است که برای اتصال به جلوی کنتاکتورهای سری K و رله‌های کنترل طراحی شده است. بلوک سوئیچ کمکی LA1KN22 دارای دو کنتاکت معمولی بسته و دو کنتاکت معمولی باز است و مکمل ایده آلی برای کنتاکتورهای کمکی و قدرت در اندازه TeSys K است. بلوک کلید کمکی TeSys LA1KN22 از طریق پایانه های پیچی متصل می شود. حوزه های معمول کاربرد شامل کنترل موتور و سیستم، سیستم های روشنایی سوئیچینگ و سیگنال های ضربی است. بلوک سوئیچ کمکی LA1KN22 یک محصول پرکاربرد در تجهیزات اتوماسیون صنعتی است.

مشخصات فنی

• سری: TeSys
• نام محصول: TeSys K
• نوع محصول یا جزء: بلوک سوئیچ کمکی
• نام کوتاه دستگاه: LA1
• محل نصب: جلو
• ترکیب تماس قطب: 2 NO + 2 NC
• عملکرد کنتاکت ها: آنی
• ولتاژ کاری نامی: 690 ولت AC 25 – 400 هرتز
• حفاظت فیوز مرتبط: 10 A gG در <= 690 V مطابق با IEC 60947 است
• حداقل جریان سوئیچینگ: 5 میلی آمپر
• حداقل ولتاژ سوئیچینگ: 17 ولت
• فاصله غیر همپوشانی: 0.5 میلی متر
• مقاومت عایق: > 10 MOhm
• ویژگی های محیطی: شرایط محیطی عادی
• کلاس حفاظت (IP): IP20 مطابق با IEC 60529
• پوشش: TC مطابق با IEC 60068 است
• دمای محیط در طول نگهداری: -50…80 درجه سانتیگراد
• دمای محیط در حین کار: -25…50 درجه سانتیگراد
• ارتفاع عملیاتی: 2000 متر

ویژگی های بلوک سوئیچ کمکی Schneider مدل LA1KN22 اشنایدر

• پیکربندی تماس: 2NO + 2NC
• ولتاژ کاری نامی: 690 ولت AC
• جریان سوئیچینگ، حداقل: 5 میلی آمپر در 17 ولت
• اتصالات ترمینال پیچ
• مطابق با استانداردهای UL و CSA است
• برای استفاده با کنتاکتورهای TeSys K
• تماس های اضافی را می توان بلافاصله استفاده کرد

برنامه های کاربردی

• صنعت
• مدیریت انرژی
• اتوماسیون و کنترل فرآیند
• الکترونیک مصرفی
