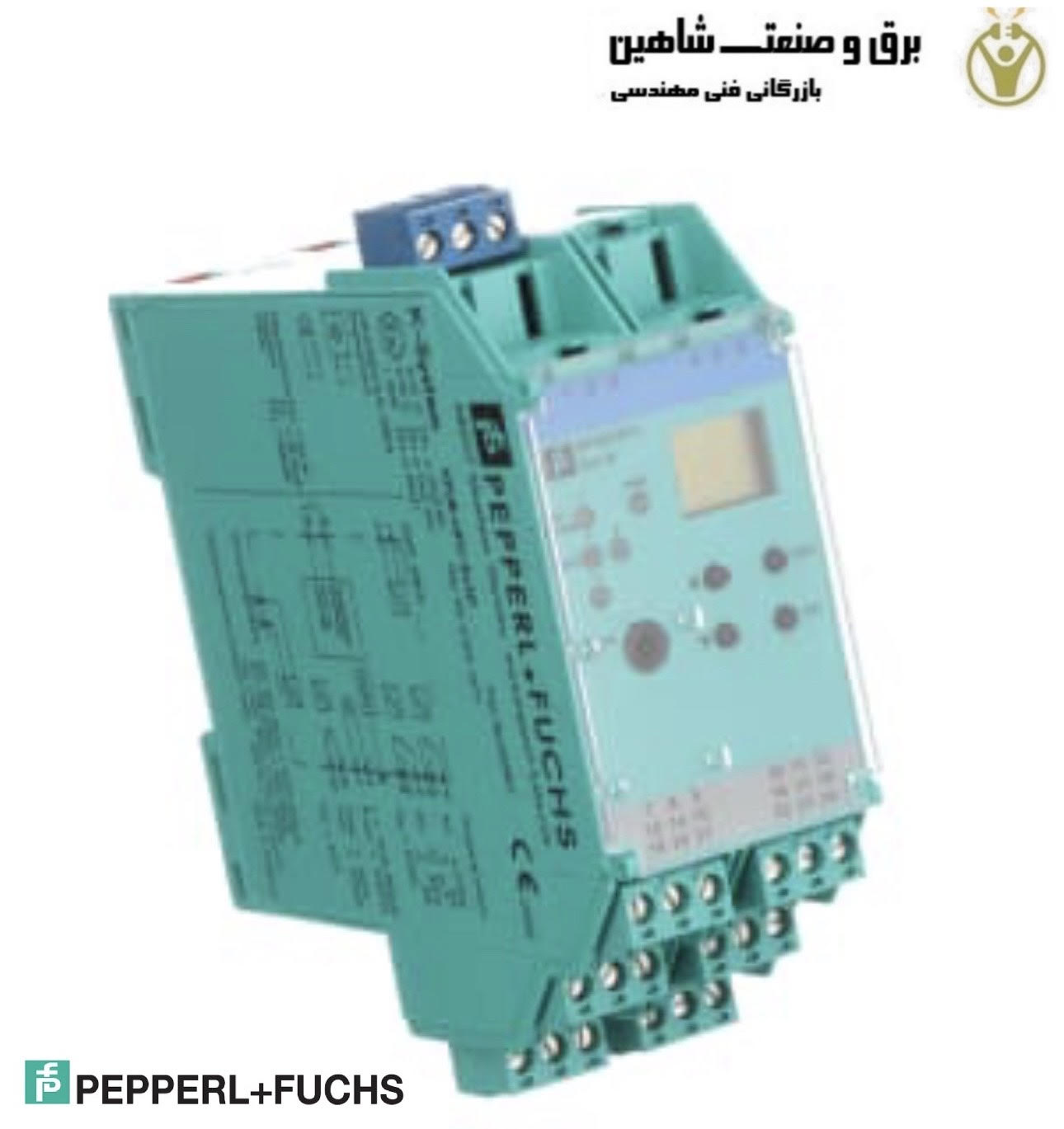

رله بریر Pepperl+Fuchs مدل KFU8-UFC-Ex1.D کد 231197 پپرل فوکس، برای کاربردهای ایمنی ذاتی استفاده می شود. این دستگاه یک مبدل فرکانس جهانی است که یک سیگنال ورودی دیجیتال را به یک سیگنال خروجی آنالوگ 20 میلی آمپری با تنظیم آزاد متناسب تبدیل می کند و به عنوان تقویت کننده سوئیچ و زنگ هشدار سفر عمل می کند. عملکردهای خروجی سوئیچ (2 خروجی رله و 1 خروجی ترانزیستور آزاد بالقوه) به راحتی قابل تنظیم هستند [نمایش مقدار سفر (دقیقه/حداکثر زنگ هشدار)، خروجی سوئیچ سریال، خروجی تقسیم کننده پالس، خروجی سیگنال خطا]. دستگاه به راحتی با استفاده از صفحه کلید یا با نرم افزار پیکربندی PACTware پیکربندی می شود. رله بریر KFU8-UFC-Ex1.D قطعه ای پرکاربرد در تجهیزات اتوماسیون صنعتی است.
مشخصات فنی رله بریر Pepperl+Fuchs مدل KFU8-UFC-Ex1.D کد 231197 پپرل فوکس
- مانع ایزوله 1 کانالی
- استفاده جهانی در منابع تغذیه مختلف
- ورودی برای سنسورهای NAMUR یا کنتاکت های خشک
- فرکانس ورودی 1 مگاهرتز … 5 کیلوهرتز
- خروجی جریان 0/4 میلی آمپر … 20 میلی آمپر
- تماس رله و خروجی ترانزیستور
- لغو راه اندازی
- تشخیص خطای خط (LFD) تا SIL 2 acc. به IEC/EN 61508 / IEC/EN 61511
- ورودی
– سمت اتصال: سمت میدان
– اتصال: ورودی I: ذاتا ایمن: پایانه های 1+، 3-
– ورودی II: غیر ذاتی ایمن: پایانه های 13+، 14-
– ورودی I: سنسور Accc. به EN 60947-5-6 (NAMUR) یا تماس مکانیکی
– مدت زمان نبض: > 50 میکرو ثانیه
– فرکانس ورودی : 0.001 … 5000 هرتز
– تشخیص خطای خط: شکست I ≤ 0.15 میلی آمپر؛ اتصال کوتاه I > 6.5 میلی آمپر
– ورودی II: لغو راه اندازی: 1 … 1000 ثانیه، قابل تنظیم در مراحل 1 ثانیه
– فعال/غیرفعال: I > 4 میلی آمپر (برای حداقل 100 میلی آمپر) / I < 1.5 میلی آمپر
– ولتاژ مدار باز / جریان اتصال کوتاه: 18 ولت / 5 میلی آمپر - خروجی
– سمت اتصال: سمت کنترل
– اتصال: خروجی I: پایانه های 10، 11، 12
خروجی II: پایانه های 16، 17، 18
خروجی III: ترمینال 19+، 20-
خروجی IV: پایانه های 8+، 7-
– سیگنال خروجی I، II، رله
– بارگذاری تماس : 250 ولت AC / 2 A / cos φ ≥ 0.7 ; 40 ولت DC / 2 A
– عمر مکانیکی: 5 x 107 سیکل سوئیچینگ
– تأخیر انرژی/بدون انرژی تقریباً برابر 20 میلیثانیه است.
– خروجی III: خروجی الکترونیکی، غیرفعال
– بارگذاری تماس: 40 ولت DC
– سطح سیگنال: 1-سیگنال: (L+) – 2.5 ولت (50 میلی آمپر، مقاوم در برابر اتصال کوتاه/ اضافه بار)
سیگنال 0: خاموش (جریان حالت خاموش ≤ 10 µA)
– خروجی IV : آنالوگ
– محدوده جریان: 0 … 20 میلی آمپر یا 4 … 20 میلی آمپر
– ولتاژ حلقه باز: حداکثر 24 ولت DC
– بار: حداکثر 650 Ω
– سیگنال خطا: مقیاس پایین I ≤ 3.6 میلی آمپر، سطح بالا ≥ 21.5 میلی آمپر (مطابق با NAMUR NE43)
