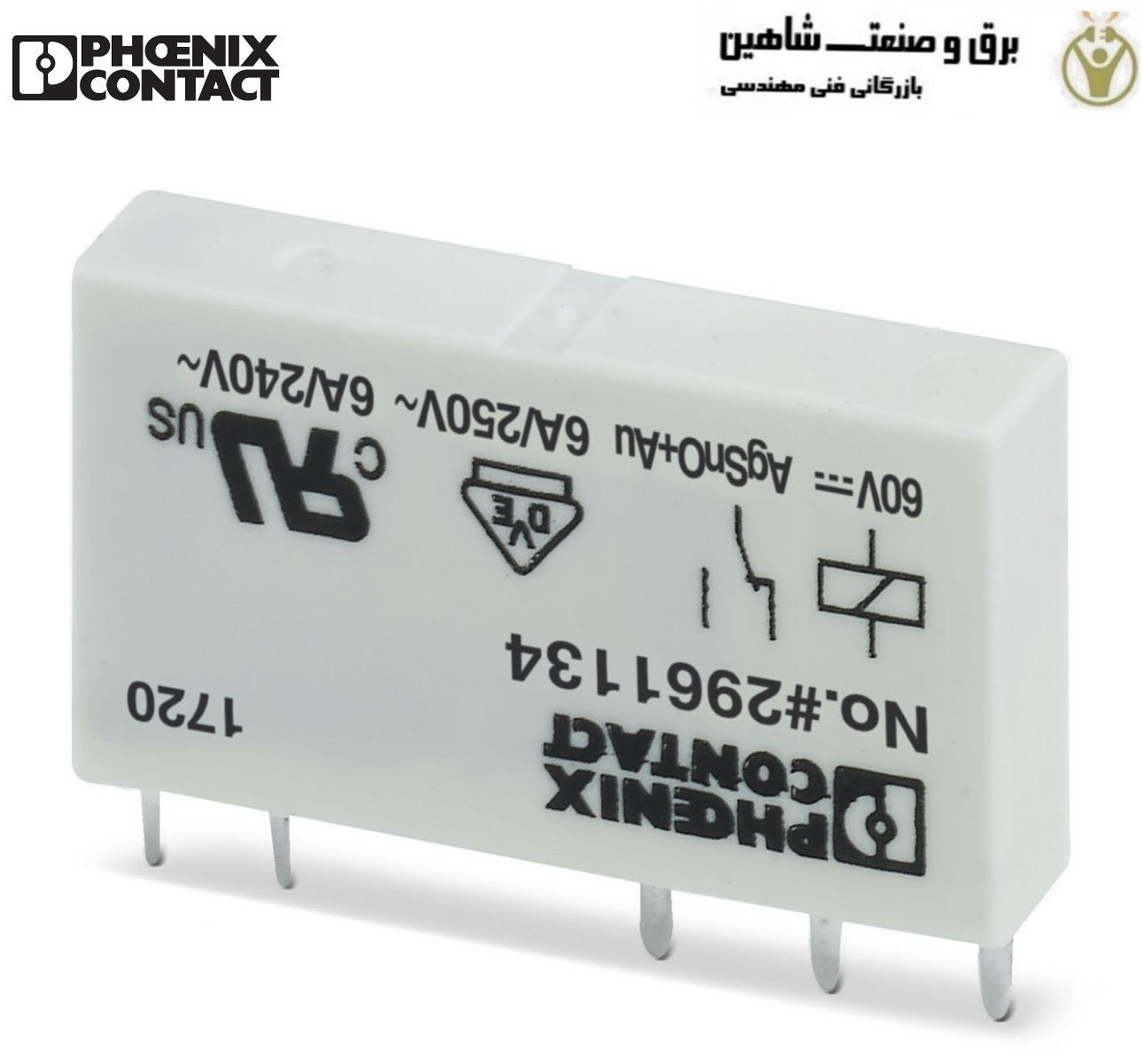

رله تک فونیکس کنتاکت Phoenix Contact مدل REL-MR- 60DC/21AU کد 2961134، یک رله با ولتاژ ورودی 60 ولت DC با دوام بالا است که برای سوئیچینگ بحرانی در پنل های کنترل، ماژول های ایمنی و مدارهای DC صنعتی طراحی شده است. این رله با ولتاژ ورودی اسمی 60 ولت DC به طور قابل اعتمادی کار می کند و از محدوده ولتاژ وسیعی از 36 ولت DC تا 165 ولت DC پشتیبانی می کند و آن را برای سیستم هایی با شرایط تغذیه ناپایدار یا نوسانی ایده آل می سازد. با جریان ورودی معمولی فقط 3 میلی آمپر و زمان پاسخ 2.5 میلی ثانیه، سوئیچینگ سیگنال سریع و کم مصرف را تضمین می کند. مقاومت سیم پیچ داخلی آن برای افزایش قابلیت اطمینان 20500 اهم ±15% است.
این رله تکی شامل جنس کنتاکت AgSnO و طراحی 1 کنتاکت تغییر حالت است که قادر به پشتیبانی از حداکثر 6 آمپر جریان مداوم و حداکثر ولتاژ سوئیچینگ 250 ولت AC است. با حداقل آستانه سوئیچینگ ۵ ولت (در ۱۰۰ میلی آمپر) و ظرفیت قطع ۱۴۰ وات در ۲۴ ولت DC، این واحد برای انجام وظایف در هر دو سطح سیگنال و بار طراحی شده است. حفاظت آن در RT III رتبه بندی شده است و با IEC 60664 مطابقت دارد و از مقاومت در محیط های صنعتی با آلودگی بالا و دمای عملیاتی از -۴۰ درجه سانتیگراد تا +۸۵ درجه سانتیگراد اطمینان حاصل می کند.
رله Phoenix Contact REL-MR-60DC/21AU معمولاً در تجهیزات انرژی تجدیدپذیر، پنل های کنترل DC ولتاژ بالا و سیستم های پشتیبان حیاتی که سوئیچینگ دقیق و کم مصرف سیگنال ضروری است، استفاده می شود. عرض باریک ۵ میلی متری و اتصال دوشاخه/لحیم کاری آن، نصب آن را در بانک های رله محکم یا ماژولار آسان می کند.
برای مشاهده سایر تجهیزات اتوماسیون صنعتی کلیک کنید.
داده های فنی رله تک فونیکس کنتاکت Phoenix Contact مدل REL-MR- 60DC/21AU کد 2961134
- نوع محصول: رله تکی
- عمر مکانیکی: 2x 107 سیکل
- رده اضافه ولتاژ: III
- درجه آلودگی: 3
- حداکثر تلفات توان برای شرایط نامی: 0.18 وات
- ولتاژ تست (سیم پیچ/کنتاکت): 4 کیلوولت AC (50 هرتز، 1 دقیقه، سیم پیچ/کنتاکت)
- ولتاژ ورودی نامی UN: 60 ولت DC
- محدوده ولتاژ ورودی: 36 ولت DC … 165 ولت DC
- درایو و عملکرد: مونواستابل
- جریان ورودی معمول در UN: 3 میلی آمپر
- زمان پاسخ معمول: 5 میلی ثانیه
- زمان رهاسازی معمول: 2.5 میلی ثانیه
- نوع سوئیچینگ کنتاکت: 1 کنتاکت تغییر حالت
- نوع کنتاکت سوئیچینگ تکی
- جنس کنتاکت: AgSnO2
- حداکثر ولتاژ سوئیچینگ: 250 ولت AC
- حداقل ولتاژ سوئیچینگ: 5 ولت (در 100 میلی آمپر)
- محدود کردن جریان پیوسته جریان: ۶ آمپر
- حداکثر جریان هجومی: ۵۰ میلی آمپر
- حداقل جریان سوئیچینگ: ۱۰ میلی آمپر (در ۱۲ ولت)
- حداکثر توان قطع (بار اهمی): ۱۴۰ وات (در ۲۴ ولت DC)
- روش اتصال: اتصال دوشاخه ای / لحیم کاری
- عرض: ۵ میلی متر
- ارتفاع: ۲۸ میلی متر
- عمق: ۱۵ میلی متر
- درجه حفاظت: RT III
- دمای محیط (در حال کار): -۴۰ درجه سانتیگراد … ۸۵ درجه سانتیگراد
- دمای محیط (نگهداری/حمل و نقل): -۴۰ درجه سانتیگراد … ۸۵ درجه سانتیگراد
- استانداردها/مقررات: IEC ۶۰۶۶۴
- موقعیت نصب: هر
- مقاومت سیم پیچ: ۲۰۵۰۰ اهم ±۱۵٪ (در ۲۰ درجه سانتیگراد)
- ظرفیت سوئیچینگ: ۲ آمپر (در ۲۴ ولت، DC۱۳)
