توضیحات

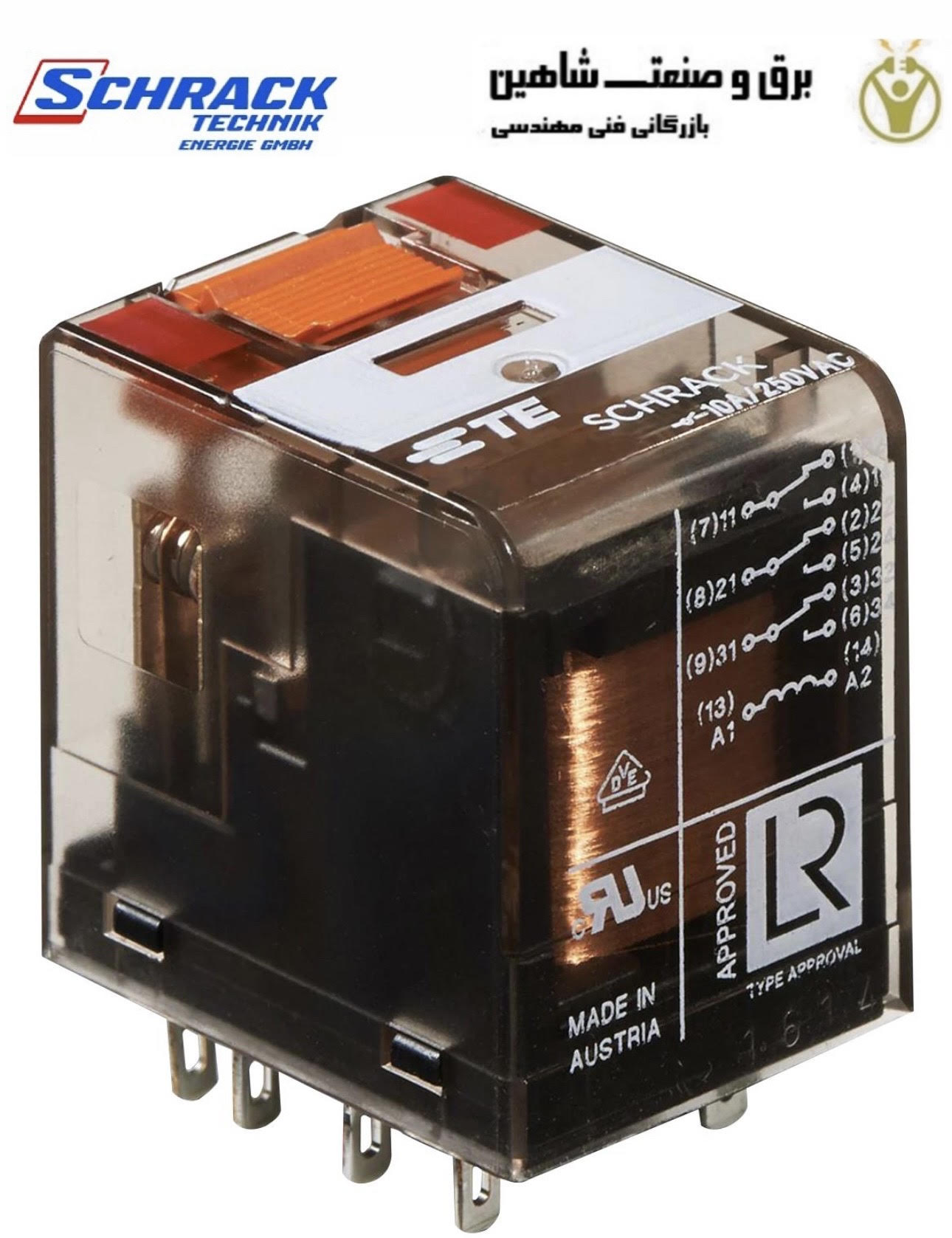

رله شیشه ای پاور شراک سوکتی 3 کنتاکت 220 ولت ای سی 10 آمپر 11 پایه SCHRACK PT370730، یک رله قدرت مینیاتوری PCB سه پل با سیم پیچ AC، سری PT است. یک وسیله الکتریکی است که برای کنترل جریان در مدار استفاده می شود. این یک دستگاه سوئیچینگ است که امکان عبور مقدار کمی جریان را فراهم می کند تا مقدار بیشتری جریان را تحت کنترل قرار دهد. رله های پلاگین به دلیل تطبیق پذیری و سهولت نصب به طور گسترده در صنایع و کاربردهای مختلف مورد استفاده قرار می گیرند. یک رله پلاگین شامل تعامل بین سیم پیچ، آرمیچر و کنتاکت ها است. هنگامی که جریانی از سیم پیچ عبور می کند، میدان مغناطیسی ایجاد می کند که آرمیچر را به سمت خود جذب می کند. با حرکت آرمیچر، بسته به طراحی رله، کنتاکت ها را باز یا بسته می کند.
هنگامی که سیم پیچ برق ندارد، آرمیچر در موقعیت پیش فرض خود به دلیل وجود فنر در داخل رله قرار می گیرد. در این حالت، کنتاکتهای NO بسته میشوند و به جریان الکتریکی اجازه میدهند که از مدار عبور کند. برعکس، کنتاکت های NC باز هستند و جریان جریان را قطع می کنند. هنگامی که مقدار کمی جریان به سیم پیچ اعمال می شود، میدان مغناطیسی ایجاد می کند که آرمیچر را به سمت خود می کشد. همانطور که آرمیچر حرکت می کند، کنتاکت های NO را باز می کند، جریان جریان را قطع می کند، و همزمان کنتاکت های NC را می بندد و یک مدار جایگزین را تکمیل می کند.
رله پلاگین به عنوان یک کلید عمل می کند و جریان جریان را در مدار بر اساس وضعیت سیم پیچ فعال یا غیرفعال می کند. این مکانیسم، کنترل جریان های الکتریکی بزرگتر را با استفاده از سیگنال های کنترل کوچکتر ممکن می سازد. رله برق PT370730 یکی از اجزاء کلیدی در تجهیزات اتوماسیون صنعتی است.
ویژگی های رله شیشه ای پاور شراک سوکتی 3 کنتاکت SCHRACK PT370730
- پیکربندی 3 کنتاکت form-C (3CO).
- کنتاکت AgNi 90/10 با دکمه تست.
- ترمینال اتصال سریع استاندارد 2.8 میلی متری.
- عملکرد سوئیچینگ تا 3000VA.
- ارتفاع رله 29 میلی متر.
- زبانه های علامت گذاری سفید.
- رتبه بندی حفاظت از محیط زیست RT II
- کاربردها: صنعتی، مدیریت برق، اتوماسیون و کنترل فرآیند
مشخصات فنی رله PT370730
- برند: TE Connectivity
- ولتاژ سیم پیچ: ۲۳۰ ولت AC
- نوع محصول: رله قدرت
- پیکربندی کنتاکت: ۳PDT
- نوع نصب: PCB
- سری: PT
- نوع ترمینال: اتصال سریع
- جریان سوئیچینگ: ۱۰ آمپر
- ولتاژ سوئیچینگ AC: ۴۰۰ ولت AC
- حداقل دمای کارکرد: -۴۰ درجه سانتیگراد
- توان سوئیچینگ: ۲.۵ کیلوولت آمپر
- حداکثر دمای کارکرد: ۷۰ درجه سانتیگراد
- مقاومت سیم پیچ: ۱۹.۵ کیلو اهم
- ارتفاع: ۳۵ میلی متر
- عرض: ۲۲.۵ میلی متر
- طول: ۲۸ میلی متر
- استانداردها/تاییدیه ها: UL، VDE، IEC، RoHS
- جنس کنتاکت: آلیاژ نقره نیکل
