توضیحات

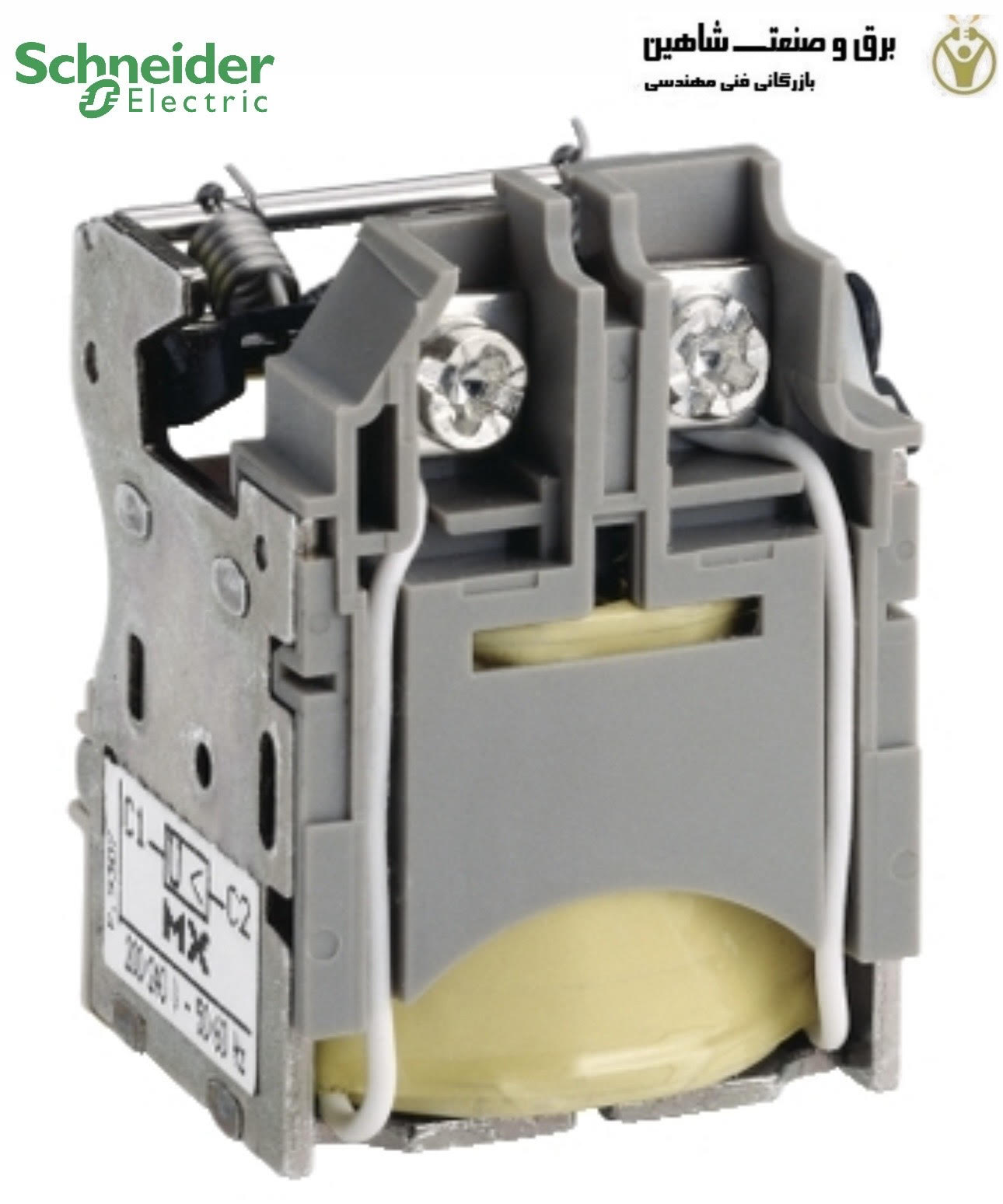

ریلیز ولتاژ schneider-merlin gerin مدل 29386 اشنایدر-مرلین گرین، برای محافظت از بار در صورت افت ولتاژ استفاده می شود. اگر ولتاژ کمتر از یک ولتاژ خاص (مقدار بسته به نوع انتخاب شده) باشد، دستگاه مدار را باز می کند. لوازم جانبی آزادسازی ولتاژ در محفظه زیر سطح جلویی کلید قدرت نصب می شوند. وجود و مشخصات لوازم جانبی آزادسازی ولتاژ از طریق پنجره ای در سطح جلویی نمایش داده می شود.
رله های ولتاژ پایین به مدارشکن اجازه می دهند تا با تغییر ولتاژ منبع تغذیه به ترمینال های مدارشکن، آن را باز کند. رله ولتاژ پایین در یک شیار درون مدارشکن نصب می شود. ریلیز ولتاژ 29386 است که مدارها هنگام بازگشت ولتاژ پس از قطع برق، بارها را به طور خودکار دوباره روشن می کند.
رله ولتاژ بازکننده MX، هنگام اتصال به برق، کلید قدرت را فوراً باز می کند. حداقل مدت زمان دستور عملکرد پالس باید ۲۰۰ میلی ثانیه باشد. رله ولتاژ بازکننده استاندارد MX، در صورت حفظ فرمان، کلید قدرت را در موقعیت خاموش (OFF) قفل می کند.
این قطع کننده مدار استاندارد MX در دستگاه های Compact NSXm و PowerPact B استفاده می شود. این قطعه کمکی برای خاموش کردن اضطراری یا باز کردن از راه دور در مواقع خرابی ایمن استفاده می شود. این قطعه کمکی از نوع فنری با یک کلیک است که نصب آن سریع و آسان است و از جلوی دستگاه قابل مشاهده است. این قطعه کمکی MX دارای ولتاژ نامی ۴۸ ولت AC، ۵۰/۶۰ هرتز یا ۴۸ ولت DC است. هنگامی که ولتاژ کنترل از ۷۰٪ مقدار نامی خود بالاتر رود، مدارشکن را قطع میکند. این قطعه با استاندارد IEC 60947-2 مطابقت دارد.
برای مشاهده سایر تجهیزات اتوماسیون صنعتی کلیک کنید.
داده های فنی ریلیز ولتاژ schneider-merlin gerin مدل 29386 اشنایدر-مرلین گرین
- محدوده: ComPact
- نام اختصاری دستگاه: MX
- نوع محصول یا قطعه: آزادسازی ولتاژ
- کاربرد دستگاه: کنترل
- نوع آزادسازی ولتاژ: آزادسازی قطع شنت
- ولتاژ مدار کنترل [Uc]: 110…130 ولت AC 50/60 هرتز
- آستانه عملکرد: 0.7…1.1 x Un
- نوع سیگنال کنترل:
ضربه
نگهداری - مدت زمان ضربه: >= 20 میلی ثانیه
- ترمینال اتصال کمکی: ترمینال پیچی 0…0.002 اینچ مربع (0…1.5 میلی متر مربع)
