توضیحات

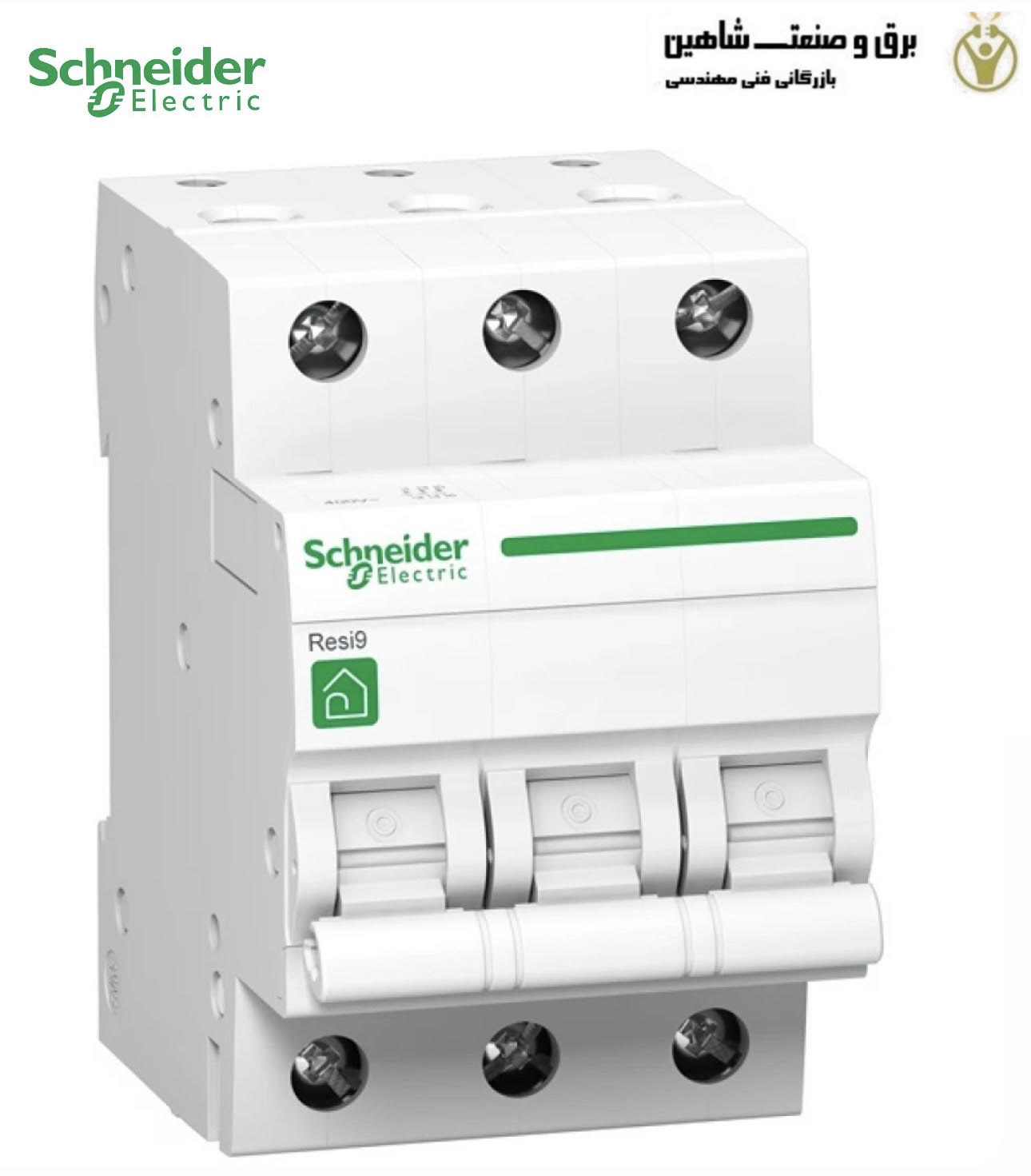

کلید قطع کننده مدار schneider مدل R9F14332 اشنایدر، یک مدارشکن مینیاتوری (MCB) ولتاژ پایین Resi9 است. این قطع کننده مدار 3P دارای 3 پل محافظت شده با جریان نامی 32A و منحنی قطع شدن C است. ظرفیت قطعی اتصال کوتاه Icn طبق EN/IEC 60898-1 تا 4500 A در 400 V برای VAC است. این محصول با استاندارد EN/IEC 60898-1 مطابقت دارد. این قطع کننده مدار از اتصال کوتاه و اضافه بار محافظت می کند. Resi9 دارای یک سیستم تغذیه زیرین با اتصال دوگانه است که به لطف شینه های شانه ای دوشاخه، به حداقل سیم کشی نیاز دارد. کلید قطع مدار R9F14332 اشنایدر یک کلید حیاتی برای تجهیزات اتوماسیون صنعتی است.

ویژگی ها و مزایا کلید قطع کننده مدار schneider مدل R9F14332 اشنایدر

مدار شکن برای محافظت در برابر اتصال کوتاه و اضافه بار در شبکه هایی با تجهیزات جریان بالا با جریان راه اندازی بالا استفاده می شود. Resi9 برای استفاده مسکونی در ساختمان های فردی و آپارتمانی در نظر گرفته شده است. طول عمر الکتریکی آن تا 4000 سیکل و عمر مکانیکی تا 10000 سیکل است. ولتاژ کار Ue 400 V~ است. ولتاژ عایق اسمی Ui 440 V~ است. فرکانس کاری 50 هرتز یا 60 هرتز است. محصول را می توان بر روی ریل DIN نصب کرد. عرض آن 3 ماژول (در تقسیمات 6×9 میلی متر) است. رنگ محصول سفید (RAL9003) می باشد. اندازه (عرض) 54 میلی متر x (ارتفاع) 85 میلی متر x (عمق) 75 میلی متر است. طبق استاندارد IEC 60529، این کابینت دارای درجه حفاظت IP20 و IP40 می باشد. دمای عملیاتی بین 25- تا 60 درجه سانتی گراد است. دمای نگهداری: -40-80 درجه سانتی گراد.

مشخصات فنی

• مشخصه قطع کننده مدار کوچک: C.
• جریان نامی: 32 A.
• ولتاژ کار اسمی: 230 ولت AC 50/60 هرتز.
• استاندارد: EN/IEC 60898-1.
• درجه آلودگی: 2.
• تحمل ولتاژ ضربه ای نامی Uimp: 4 کیلو ولت.
• طول عمر الکتریکی: 4000 سیکل عملیاتی.
• عمر مکانیکی: 10000 سیکل عملیاتی.
